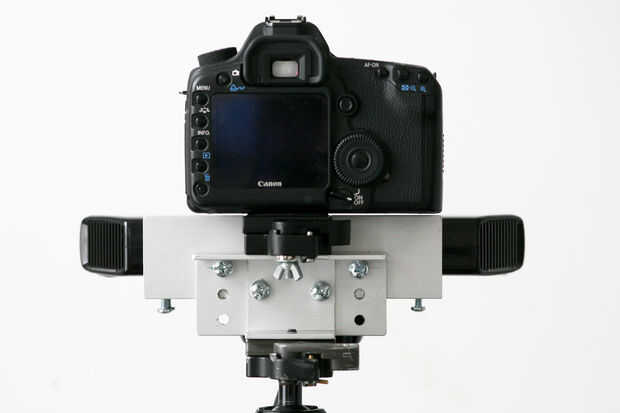

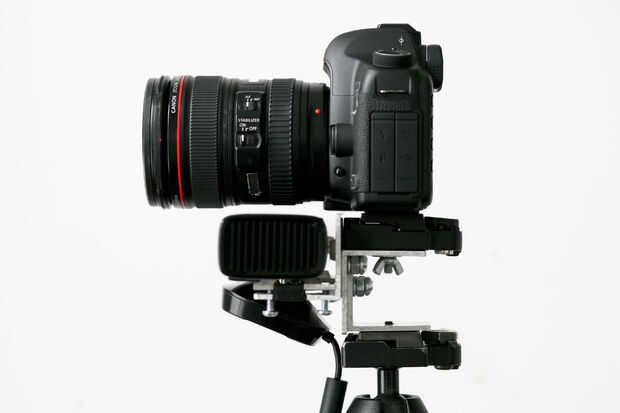

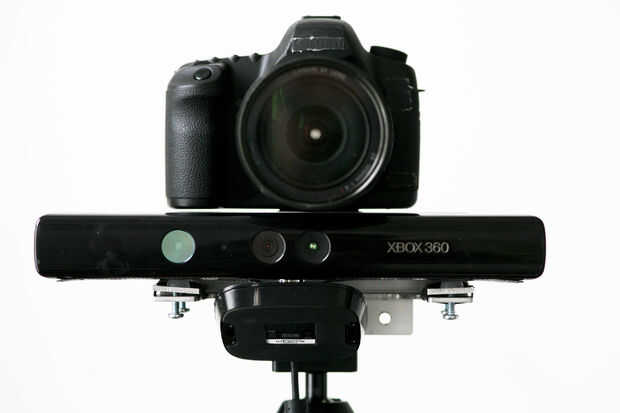

La montura está diseñada con las siguientes restricciones; que la relación entre el Kinect y la cámara se queda fija y no susceptible de chocar o deslizarse, las lentes están tan cercanas como sea posible sin oscurecer otra uno, que todo el sistema puede ser fácilmente montado en un trípode.
Esto no es la única manera de hacer esto. Hay aspectos de este sistema que podría utilizar mejora: en particular el mecanismo de ajuste del ángulo del Kinect en el Monte. Estaríamos encantados de ver tus modificaciones, adiciones o rediseños completos de este montaje.

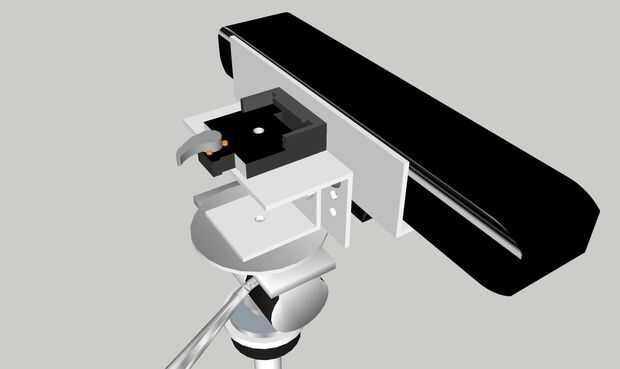

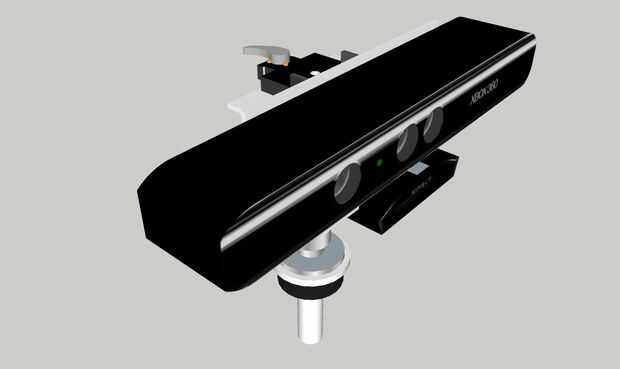

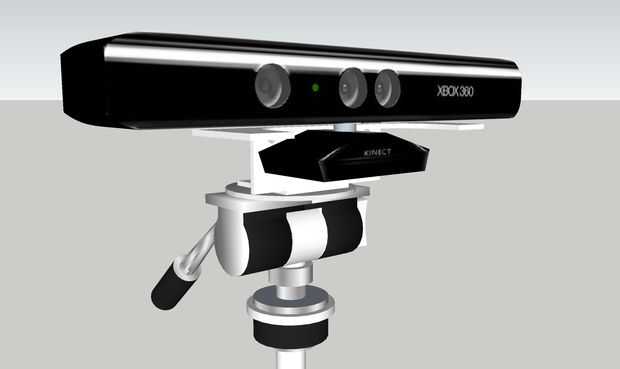

Finalmente, yo no recomiendo pasar por este tutorial solo – seguir junto con fotos y diagramas o considerar descargando el archivo de sketchup de Google en la parte inferior.
Herramientas
Taladro taladro prensa o en su casa con una mano firme
Mesa, la mano o inglete vio - como forma segura pueden hacer cortes rectos de aluminio que cualquiera de estos deben trabajar
Llaves y destornilladores de diversos
Lubricante (ver instrucciones)
Abrazaderas
1/4"-20 tap - si usas un taladro te recomiendo conseguir el tornillo de all-in-one + tap sets.
grifo de 10-24
1" Sierra
Materiales
Juego de adaptadores de placa de liberación rápida cámara
Esta diferencia de la versión de Manfrotto en que es menos costoso pero no roscados. Tiene un 1/4 agujero en hundido en la parte superior en lugar de la rosca 3/8". Si desea utilizar su liberación rápida existente de Manfrotto, véase la nota abajo.
tornillos 4 x 1/4"- 20 x 3/8"
1 x 1/4"- 20 x 1" tornillo de contador hundido
5 x 1/4" arandelas de presión
Recomendamos utilizar éstos para evitar apretar demasiado con el suave aluminio.
4 x 10-24 1/2 "tornillos de mariposa
Puede sustituirse con tornillos regulares
1 x 15" de aluminio de ángulo de 2"
Recomendamos conseguir abundancia adicional en caso de que cometes errores.
tuerca de 1 x 1/4"-20
Papel de lija grueso
Topes de silicona autoadhesivas
pulseras de silicona x 2
INSTRUCCIONES
Trocear el aluminio ángulo tres – 2", 4.5" y 7" de largo.
Pieza de 2 pulgadas:
Perfore agujeros de 2 x 1/4" 1" de separación en una línea que es 1" desde el ápice del aluminio ángulo. Taladro y aprovechar un orificio de tamaño de 1/4"-20 en el centro del lado opuesto.
Pieza de 4.5 pulgadas:

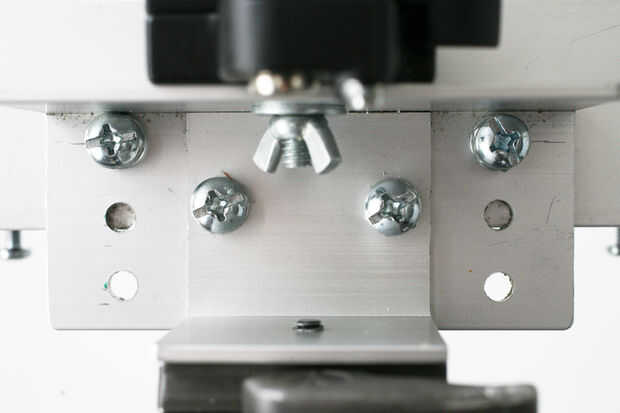

Lugar 2" pieza en el interior de 4.5" pieza de modo que formen una "C". Alinee el pedazo más pequeño en el centro de la más grande y marca los agujeros que coinciden con los que ya has perforado y puntuación los bordes de la pieza más pequeña en la pieza más grande.
Grifo de esos dos agujeros con la 1/4"-20 tamaño toque y compruebe el ajuste con los tornillos.
Perfore un orificio de 1/4" que está a medio camino entre la marca que sólo anotó y el exterior borde y 1/4" desde el interior del aluminio ángulo esquina.
Coloque la placa de liberación rápida, usted está eligiendo a utilizar en el centro del lado opuesto, alineando el 'frente' (frente a la palanca) con el borde del ápice del aluminio y marque la ubicación del agujero luego un taladro para que coincida con.
Pedazo de 7 pulgadas:

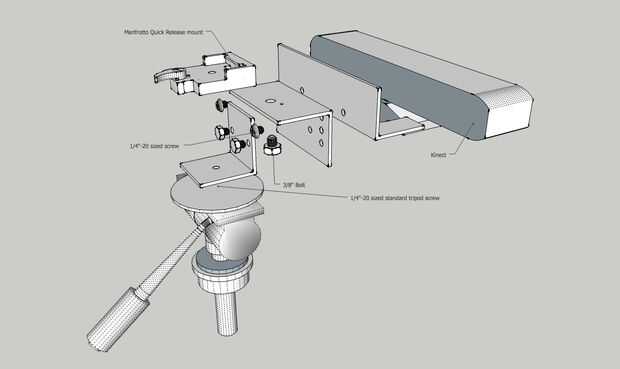

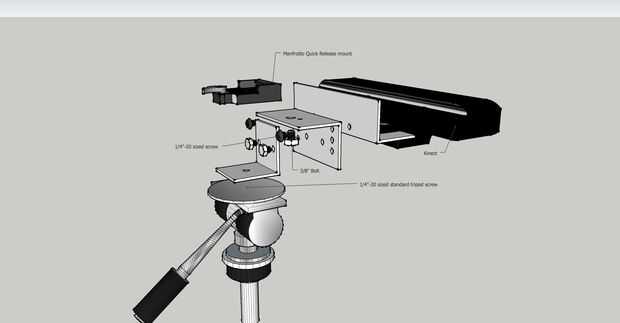

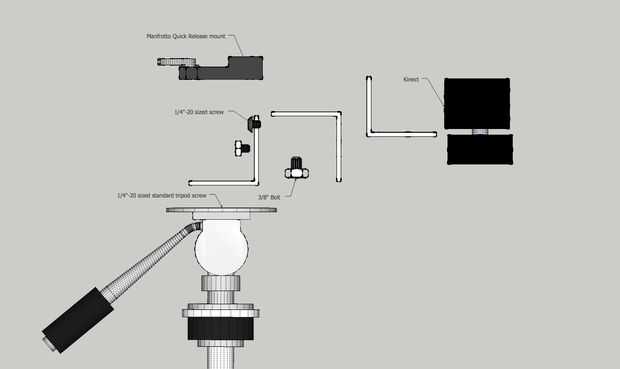

Lugar 4.5" pieza contra 7" pieza de la forma que se podrá eventualmente poner juntos (ver diagrama).
Lugar para que las medidas de superficie superior 0,85" desde el borde superior de la 7" pieza y haga una marca a través de los orificios. Es importante que esté nivelada, así que medir ambos lados cuidadosamente.
Aprovechar esas marcas con la broca de 1/4"-20 y asegúrese de que las dos partes encajan entre sí.
Corte un agujero para el Kinect 'pie':
Siguiente paso es hacer espacio para la base del kinect. Esto podría hacerse en algunos aspectos. Usé un 1" serrucho y una sierra de banda para cortar hacia fuera. Cuando hagas esta parte Asegúrese de que ajustar el aluminio a la superficie de trabajo y lubricar la broca bien.
Un método alternativo podría ser hacer dos cortes en cerca de 1.5" desde el borde exterior, utilice un tornillo de banco-puños para doblar esa parte hacia fuera/hacia abajo, luego se corta lo apagado y el archivo de la parte sobrante.
Mecanismo de ajuste:

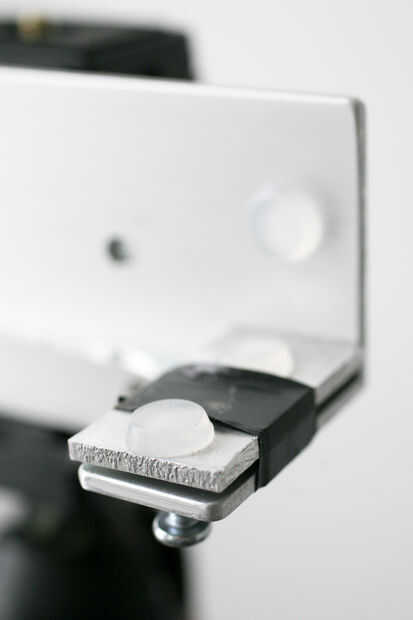

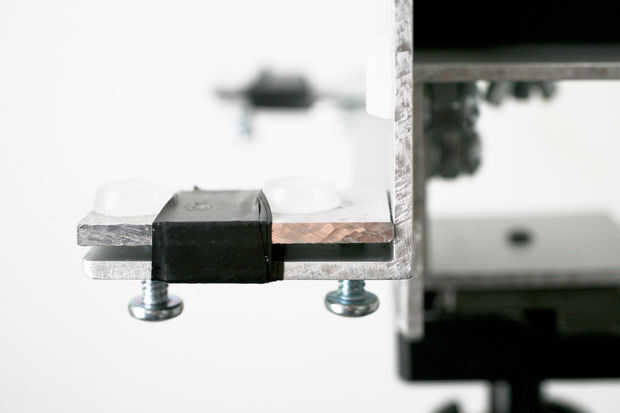

El último paso es hacer ajustables 'bandas' para cambiar el ángulo del Kinect. He hecho esto golpeando los agujeros en las patas de la montura con la broca de 10-24 y tiras de 1"-ancho de corte del aluminio ángulo como insertos. Ver las fotos.
Toques:
Añadir los topes de silicona en los insertos y la pared posterior de la montura. Entonces, para montar el kinect, doble envoltura lo con las pulseras de silicona. Hay varias formas puede hacerlo, pero asegúrese de que el kinect se presiona firmemente contra el parachoques y no deslice o gire. Otra solución es semipermanente Fije el soporte para el kinect con fuerza industrial Velcro. Esto no debería presentar un problema si-por alguna razón, decide utilizar su Kinect para jugar video juegos abajo de la línea.
Notas
Si ya tienes un plato de liberación rápida Manfrotto y el adaptador en un trípode existente que desea utilizar en lugar del tipo que recomiendo arriba, vas a tener que taladrar un 3/8" agujero en la base de aluminio de tamaño y comprar un tornillo de casquillo hexagonal 3/8" x 1/2".
Al atornillar, tapping o serrar aluminio Asegúrese de lubricar el área primero. Esto le impedirá irritar o rasgar el aluminio y mantendrá a piezas de aluminio de ensuciar sus herramientas. Puedes usar WD-40 o aceite de la máquina, incluso aceite de oliva debería funcionar bien.
Tenemos una deuda de gratitud a Thomas Haggerty para trabajar con nosotros para el diseño de la primera generación de este montaje, sobre el cual todos los montajes siguientes han sido modelados.
Recursos
Diagramas e imágenes
http://SketchUp.Google.com/3dwarehouse/details?Mid=13dd4e1f541420bb4366ba10874ef691
RGBDToolkit
http://rgbdtoolkit.com/
