Ver reloj de Fibonacci de pchretien la semana pasada, decidí compartir mi proyecto de reloj anillo de LED.

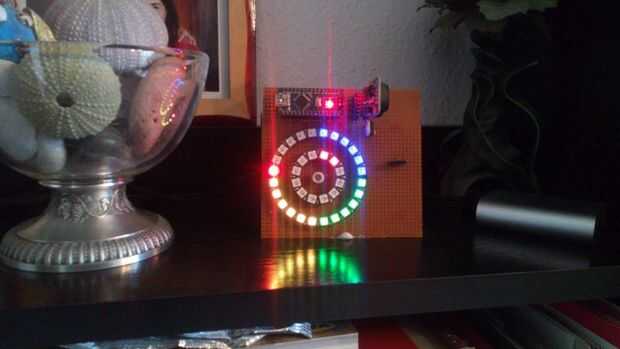

Como se puede ver el tiempo está representada en dos anillos de WS2812 LED.
En el aro exterior 24 LEDs, muestra las horas de 0 a 24. Los colores no tienen ningún significado aquí, sólo le ayudará a contar los LED iluminados. 3 x 6 + 1 = 19:00. (azul 6, verde 6, amarillo 6, 1 rojo)
En el anillo interior hay 12 LEDs que muestra los minutos de 0 a 60. Descifrar los minutos es un poco más difícil que horas. El anillo interior representa 60 diferentes valores mediante 12 LEDs. Para que un LED tiene que tener 5 diferentes estado (60/12 = 5). Este diferentes Estados están representados por diferentes colores.
- (0, oscuro apagado)
- 1, blanco
- 2, azul
- 3, verde
- 4, amarillo
- 5, rojo
Así que estamos listos ahora para decir cuando tomé la foto. Hay dos LEDs rojos: 2 x 5 = 10.
La foto fue tomada en 19:10.
Ver el video puedes ver un píxel brillante que va todo en el anillo externo. Representa los segundos. Dividiendo los 60 segundos de 24 LEDs equivale a 2,5 segundos. Así que si usted quiere, usted puede calcular a los segundos también, pero son mucho más rápidos que yo. Utilizar a los segundos sólo como efectos visuales.
En el centro de los anillos hay una resistencia en función de la luz. Su resistencia depende de la luminosidad del entorno. El cambio de la luminosidad, el brillo de los LEDs de lectura puede modificarse.
En el siguiente paso les mostraré qué materiales necesitas y cómo construir el hardware.
