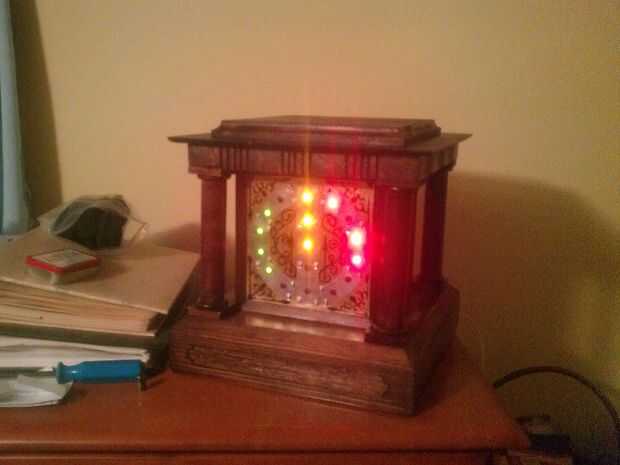

Reloj binario inspiración victoriana

este es mi primer intento de un vago Steampunk hacer. Siempre he sido impresionado por cierto Steampunk combina función y estética. Un poco fondo sobre mí: he sido un carpintero garaje para unos 15 años (desde antes tenía un garaje) y un aficionado de la electrónica para un año ahora, desde que empecé a trabajar para uno de los Instructables empresas filiales (no diré cual, pero no es tan difícil averiguar).

Por favor, perdonar la calidad de estas fotos.

Para la electrónica de este proyecto hace referencia a autor Instructable compañeros iideetee
Varios programas gratuitos utilizados eran águilay Google SketchUp.

Debo advertir a ahora que no estoy en las mediciones. Uso cuando estoy trabajando, pero usted no debe esperar ver cualquiera. Este ' ible es de inspiración no la producción en masa.

Lista de partes:
Funcionamiento de reloj
contador de ondulación de 14 bit 1 x 4060IC
contador de ondulación de 7 bit 3 x 4024ICs
2 x 4082ICs doble y puertas de entrada
cristal de cuarzo 32.768 x 1 (esto de un antiguo reloj o reloj. se ve como un pequeño cilindro de plata con dos cables que sobresalen del salvamento)
resistencia 1 x 10Mohm
resistencia 1 x 220kohm
condensador 1 x 15pF
trimmer de 1 x 2-22pF
1 x "M" tamaño (2.1 mm) DC panel montaje jack
3 x botones de empuje momentáneos N.A.
1 x pulsador momentáneo N.C.
resistencias de ohm 3 x 14,7
resistencias de 17 x 470 ohmios
17 x leds en colores lo que te gusta (Radio Shack ofrece un paquete de valor de LEDs que son manera más barato de compra individualmente, pero los colores se limitan a rojo, amarillo, verde y ámbar)
He utilizado 5 x 14 pin IC sockets y uno 16 pines porque tenía miedo de arruinar mi IC cuando soldados les
un montón de alambre (yo usé calibre 22)
1 x placa de circuito impreso.

Caja de reloj
stock de latón fino (creo que era mina 0,032")
aluminio delgado o acero inoxidable (otra vez alrededor 0,032")
Que utiliza arce para las columnas porque quería darles vuelta y tenía cierta izquierda encima de otro proyecto, pero usted puede conseguir 1" tacos hechos de abedul en la tienda de hardware o madera yarda.
La vivienda principal fue hecha sobre todo de pino amarillo y 1/4" madera contrachapada del abedul. No tengo una cantidad porque vino de retal que tenía puesta en mi taller.
montón de cola y varios de hardware
