Regulable LED luces de escalera

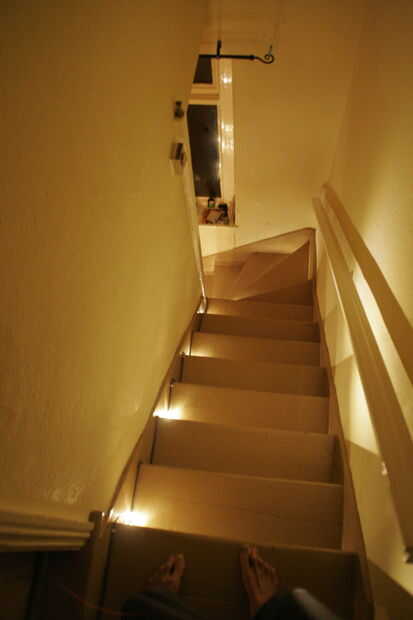

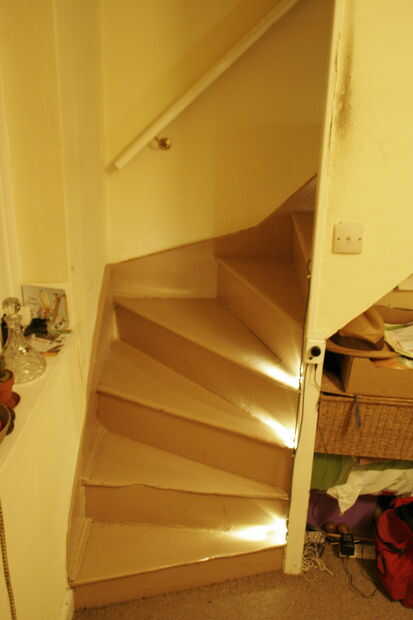

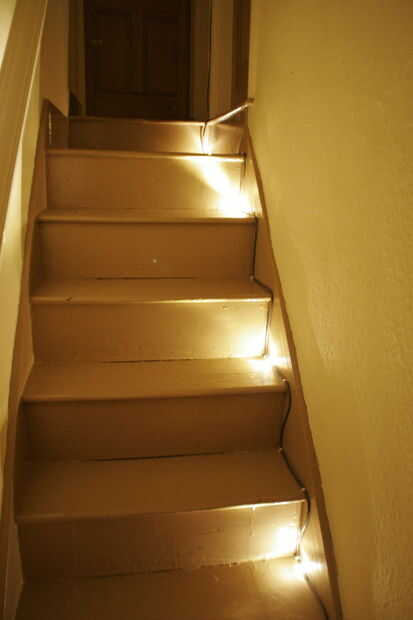

aquí hay algunas fotos de un conjunto de luces de escalera que hice para nuestra casa. Son regulables, con un interruptor en la parte superior e inferior de las escaleras para encender y apagarlos. La caja de control principal con el atenuador está en la parte inferior de las escaleras.

Estaba trabajando el poco con que celebro un circuito que permite utilizar el mismo par de cables para la energía del LED y para la señal del interruptor de la caja superior. Por el momento que decidí que quería que ambos interruptores, yo había ya soldado el LED (más resistencias) en un dos piezas base de flex de la red, obtiene la señal de interruptor hacia abajo el cable a la caja principal se llevo un poco de pensamiento. Al final encontré una forma de poner en cortocircuito el poder muy brevemente a través de un condensador y detectar el pulso actual usando un comparador. La señal de esto va a una palanca flip-flop, que cambia la energía encendido y apagado.

El circuito regulador de intensidad es comparativamente simple - básicamente sólo una fuente actual ajustable con un opamp y transistor.

Espero que les guste las fotos. Puedo llegar a poner un completo instructivo si hay interés.

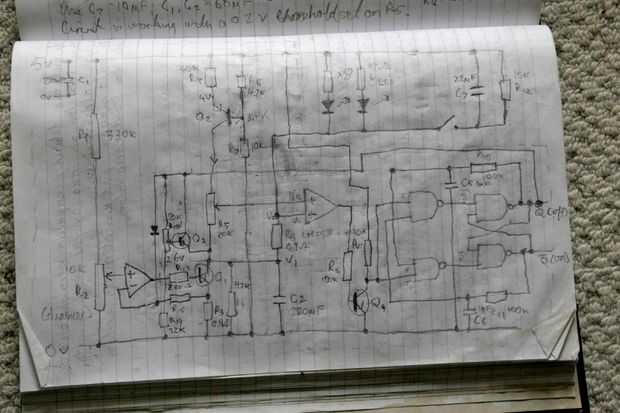

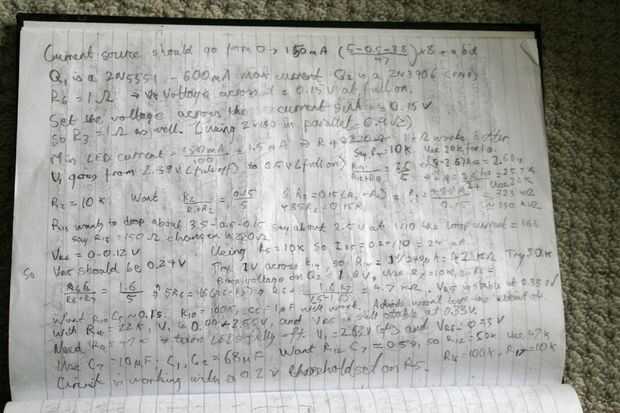

Actualización: he añadido solo un par de fotos del diagrama del circuito dibujado a mano original, y de las notas que escribí para trabajar cosas hacia fuera.
