Puente de braguero del Whipple cartón

cómo hacer un puente de braguero del Whipple con cartón y cinta adhesiva:

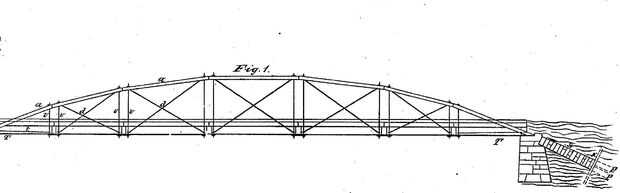

En 1841 Squire Whipple patentó un puente que sería más estable que los puentes de la época; su secreto fue utilizar barras diagonales y que el puente más ancho cerca de sus extremos.  Analizar su diseño y encontró que el peso en el puente de pone las piezas verticales de compresión y diagonales sólo bajo tensión.  Esto es perfecto para cartón y cinta adhesiva.

Cinta del conducto es extremadamente fuerte bajo tensión, por lo que se utilizará para las piezas en diagonal.

Cartón se hace de muchas maneras; cartón corrugado generalmente es más fuerte en compresión a lo largo de un eje y es relativamente fácil de doblar lo contrario.  Este diseño uso la cartulina para que quede alineado para manejar la compresión.

Componentes del puente de braguero de Whipple:

Piezas de la armadura (a) del arco
Piezas verticales (v)
Piezas diagonales (d)
Piezas horizontales (llamados lazos de Whipple) (T)
Suelo (no se muestra)

Herramientas necesarias:
Cuchilla (cúter, cuchillo de cocina, cuchillo x-acto, etc..)
Tijeras (para cortar cinta limpio)
Regla de metal
Bolígrafo o un lápiz (el lápiz no dibuja en la cartulina grasa bien)
