Prototipo 03 - bastidor rotatorio - Lasercut 3Dprinting

Este fue un /workshop de aprobación de asignación de escuela.

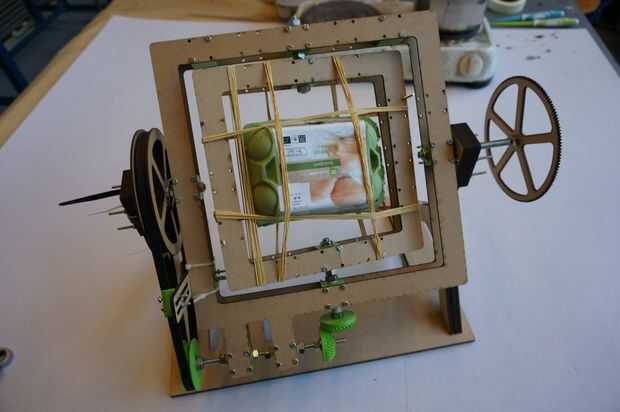

Su todavía un prototipo (versión 03) así que no voy a explicar cada paso pero proporcionan más que suficiente fotos para seguir lo que montado.

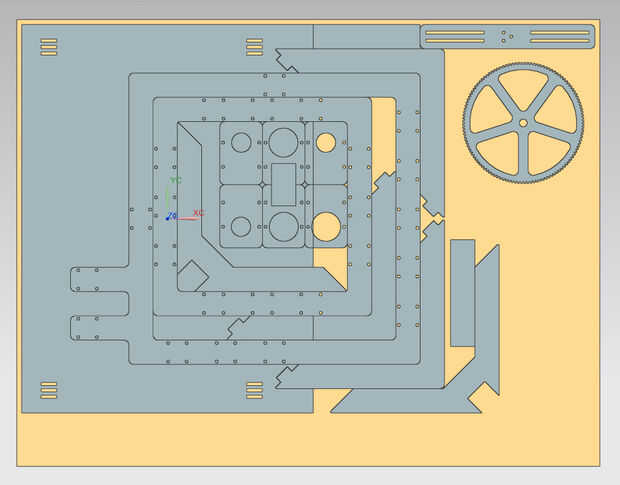

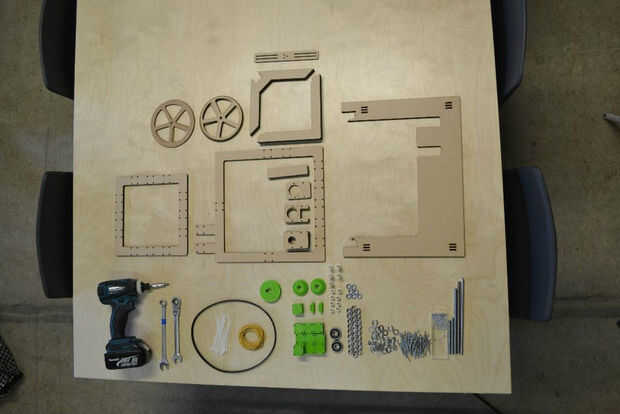

Uno de mis objetivos de diseño es cortar todas las piezas láser de dos hojas de MDF de 3mm (600 mm x 460 mm) que son medidas estandar de mi Fablab local.

Este fue el taller

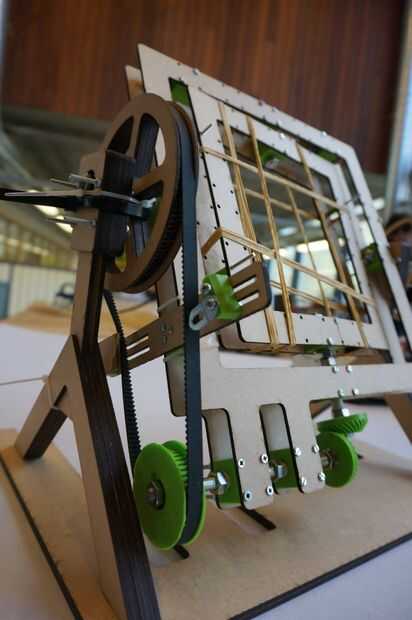

La cuestión principal ahora es que la correa pierda su agarre en las ruedas

otros problemas que ocurren y deben resolverse

Eje -Z se tambalea

-correa debe ser más pequeño para que las ruedas podrían ser menores

-fijación de las ruedas

-refuerzo de las esquinas

-Varilla roscada M8--> M6

-evitar la medida de lo posible pegamento

Voy a actualizar este proyecto cuando su función completamente y cuando estoy contento con todo, y luego pondré las piezas y los archivos en línea. Si desea que ellos ahora envían un mensaje

Tutorial de creación de prototipos de IDC IPO ipo HOWEST howest

Etiquetas: IDC, Prototipado, OPI, HOWEST, Moldeado rotatorio, Rotatorio del bastidor, Prototipos tutorial
