Programador 18f4550 en diez años (3 / 5 paso)

Paso 3: 18F4550 programador

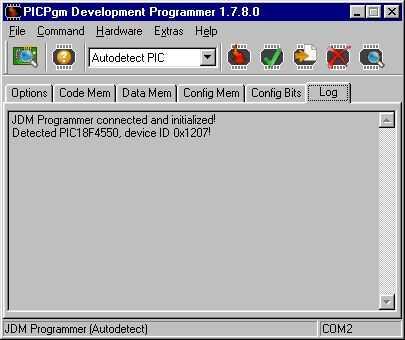

y luego he buscado sobre el avanzado microcontrolador PIC18F4550 que pueden conectarse directamente al puerto USB. Lo mejor fue que puede ser programada también por el mismo circuito JDM. La única modificación que tuve que hacer con el circuito es la adición de un nuevo socket para los nuevos chips de microcontrolador. El chip microcontrolador PIC18F4550 tiene 40 pines así que tuve que instalar una extensión a mi viejo circuito JDM porque no tenía ningún espacio a la izquierda.

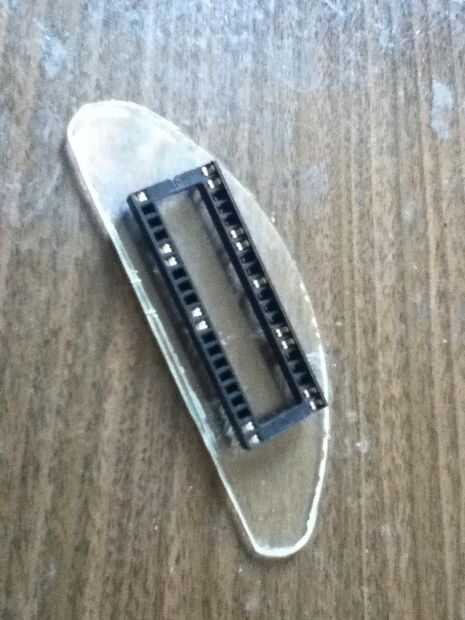

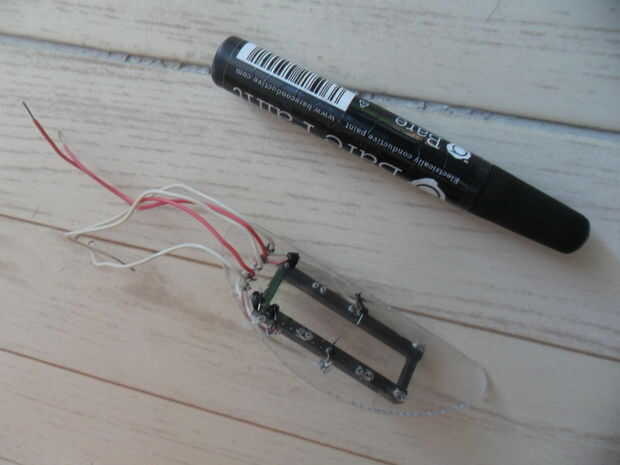

Es lo que he construido esta extensión. Un conector de Pin IC 40 pieza pequeña de plástico conectado a los cables por la tinta conductora.

Luego había soldado los cables a los pines de IC PIC18F2220 28.

Básicamente, todos los microcontroladores PIC utilizan los mismos pines para la programación.

Cinco pernos se utilizan para programación serie básica:

VPP---Voltaje de programación

VDD---Vcc

VSS---Gnd

Datos---Datos serie

Reloj
