Programador 18f4550 en diez años

realmente me tomó 10 años para construir ese programador!

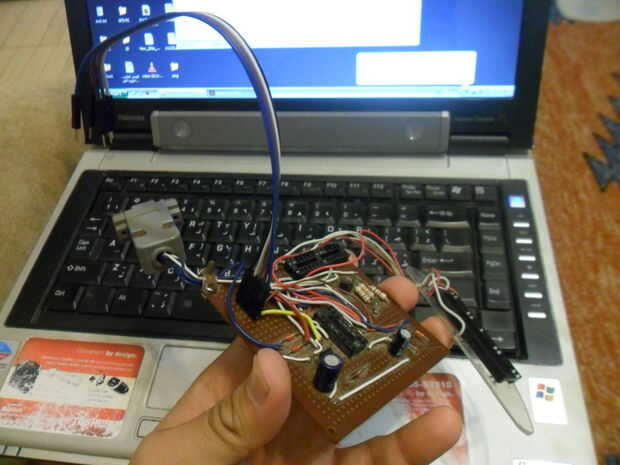

No te sorprendas, realmente comenzó a construir el circuito de programación original de Microchip PIC 16F84 (JDM 2) en 2003 y terminado en 2 días. Luego en 2013, he encontrado que puede ser reutilizado para programar que el microcontrolador avanzado utiliza estos días como el PIC 18F4550. Aquí he encontrado y construido un programador simple y fácil del 18F4550.

Realmente pensé que este circuito de programación sigue el viejo dicho:

La mejor se pone cada vez mejor.

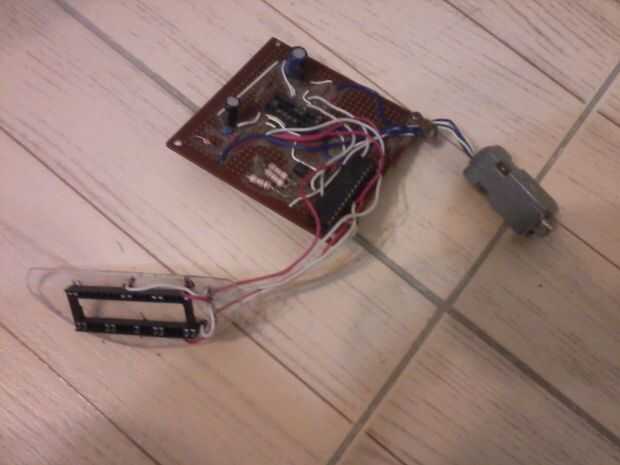

Se trata de un programador serial para PIC 18F4550.

Se trata de un programador serial para PIC 18F2220.

Y para muchos otros microcontroladores.

Nota:

Este circuito utiliza el puerto serie (COM) de su PC de escritorio. Es alimentado por 12V del puerto serial. Por lo tanto no puede utilizarse con el convertidor de USB a RS232.

Aquí está el enlace del proyecto en mi Blog "Egipto incrustado"

http://Embedded-Egypt.blogspot.com/2013/12/PIC-18f4550-Programmer-Best-is-getting.html
