Paso 7: Elctronico! cont.

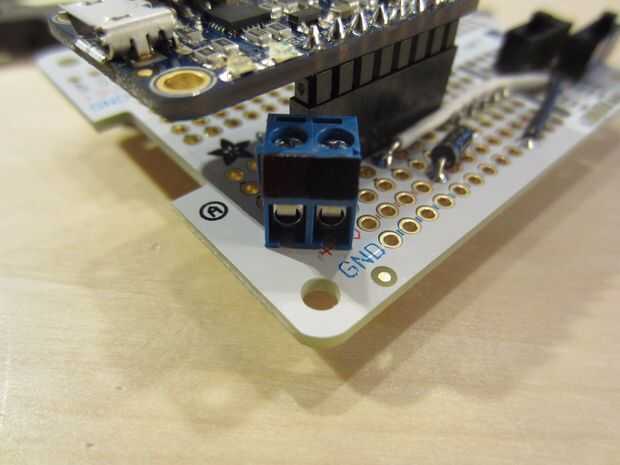

Antes de conectar cualquier otras partes del circuito, es una buena idea para identificar los lados positivos y negativos del bloque de terminales de tornillo. El terminal de la izquierda debe ser positivo (color rojo) y el derecho es negativo (color negro). Más tarde volví y añadido + y - símbolos en el sombrero. Utilice los cuadros de color tuyo.

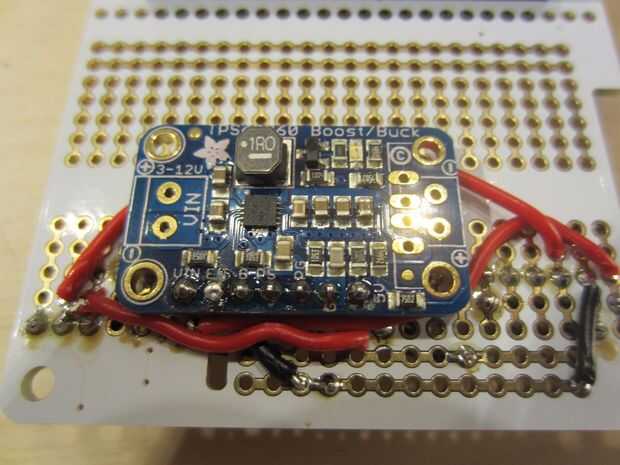

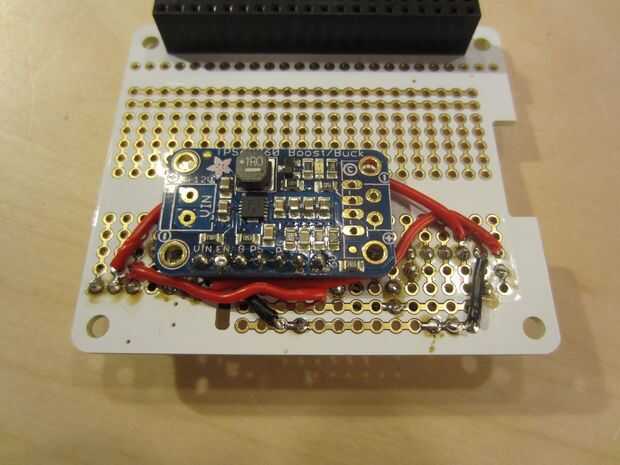

Tras la identificación de los terminales, vamos a juntos todas las entradas de alimentación y salidas. La explicación de abajo puede ser confuso a veces, así que consulte el diagrama esquemático y el diagrama de cableado para referencia. Comience conectando las clavijas de tornillo a los pines correspondientes en el tablero de Convertidor Buck/Boost (parte posterior). Utilice un cable de núcleo sólido rojo para conectar el terminal positivo al pin VIN (voltaje en) , en la parte inferior del sombrero frambuesa Pi. Lo mismo para ambos tierra pines (en el terminal de tornillo y la placa del convertidor de Buck.Boost), usando cable de núcleo sólido negro, en la parte posterior del sombrero. Ajuste conduce al hecho. Estos pines GND deben tanto conectarse al carril de tierra, cerca de los + 5V tren.
Ahora, a cable la salida de la tarjeta de Convertidor Buck/Boost al segundo interruptor (interruptor de alimentación externa) y luego a la Junta de PowerBoost. Utilice un trozo de cable de núcleo sólido rojo para conectar el pin de 5V en el tablero de Convertidor Buck/Boost para el pin de la derecha (mirando desde el lado trasero) en el energía externa (interruptor frontal). Mirando desde la parte posterior otra vez, conecte un cable de núcleo sólido rojo desde la patilla central del interruptor de alimentación externa, a la clavija de entrada de USB en el PowerBoost del tablero (primer pin de cabecera). Usted tendrá que soldar el cable detrás de la cabecera (pin 1, vista superior). De nuevo, utilice los cuadros y el esquema para la referencia.

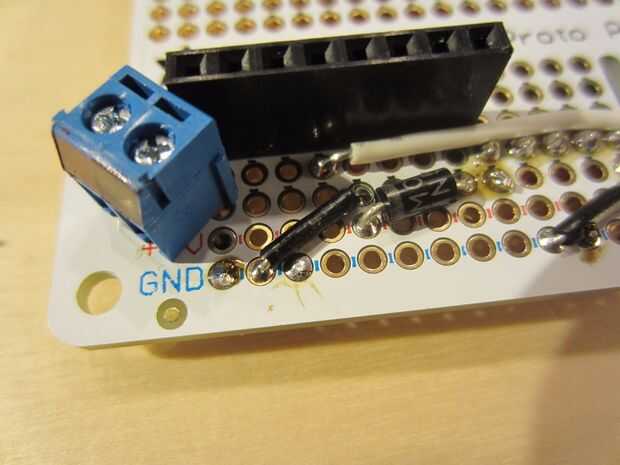

Por último, conecte un cable de núcleo sólido negro desde el pin 5 de cabecera (vista superior) con un agujero en el carril de tierra (cerca de los + 5V tren). Antes de pasar; es una buena idea para probar que este circuito termina correctamente todas las funciones. Solucionar problemas (si es necesario) con las imágenes, esquema y diagrama de cableado.

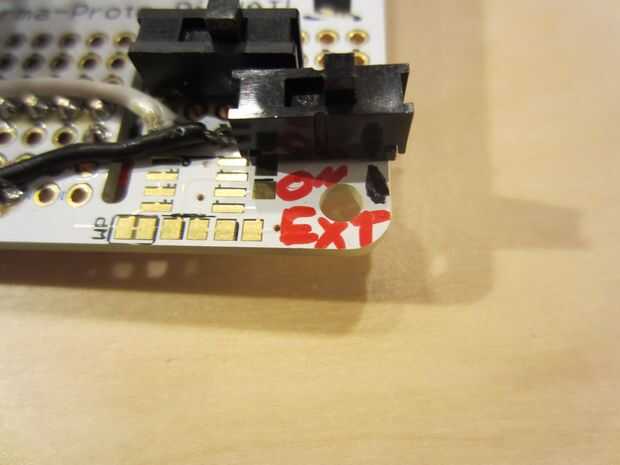

Si usted quisiera cambiar identificación más fácil, es una buena idea para añadir etiquetas en la parte delantera, interruptor de alimentación externa, como lo he hecho en las fotos anteriores. Después de probar las posiciones de encendido/apagado del interruptor, añadir las etiquetas en consecuencia.
