PowerHAT de frambuesa Pi - alimentando su Pi, simplificado (3 / 9 paso)

Paso 3: Prototipo del circuito

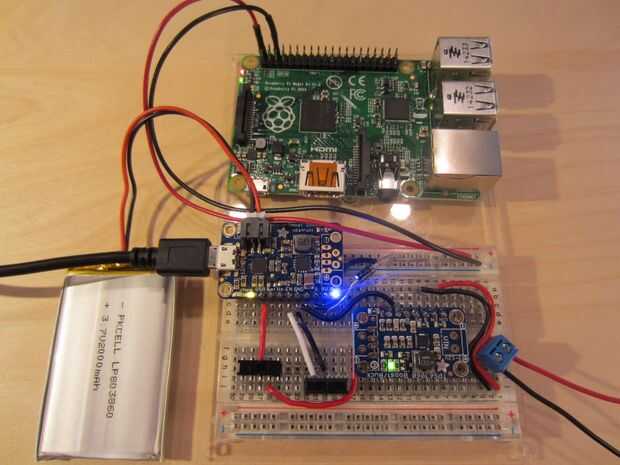

Siempre es una buena idea al prototipo y probar todas las funciones del circuito, antes de soldar los componentes en el diseño final. Utilizar el esquema para la referencia al prototipo del circuito en un protoboard. Utilice hilo sólido de prototipos de diferentes colores para hacer circuito solución rápida y sencilla. Existen dos versiones del esquema un esquema de verdad y un esquema visual.

El circuito tiene muchas funciones de la energía, así que asegúrese de probarlas de ellos:

  • La frambuesa Pi con una batería LiPo sólo la energía
  • Potencia la frambuesa Pi con un Cable Micro del USB solamente
  • La frambuesa Pi con una fuente de alimentación externa sólo la energía
  • Cargar la batería LiPo y potencia la frambuesa Pi con un Cable Micro del USB solamente
  • Cargar la batería LiPo y la frambuesa Pi con una fuente de alimentación externa sólo la energía

La fuente de energía externa puede ser cualquier voltaje de 12V 3 y debe ser por lo menos 500mA.
