Mientras trabajaba con el osciloscopio para PC de la tarjeta de sonido y generador de señal encontré las siguientes limitaciones:
1. una baja impedancia de entrada de la orden de 10 Kilo Ohms
2. entrada rango de voltaje limitado a 2.8 V p -p
3. las señales de acoplamiento CA de la entrada-salida
4. salida de voltaje limitada a 2V p -p
5. muestreo limitado a 44kbps

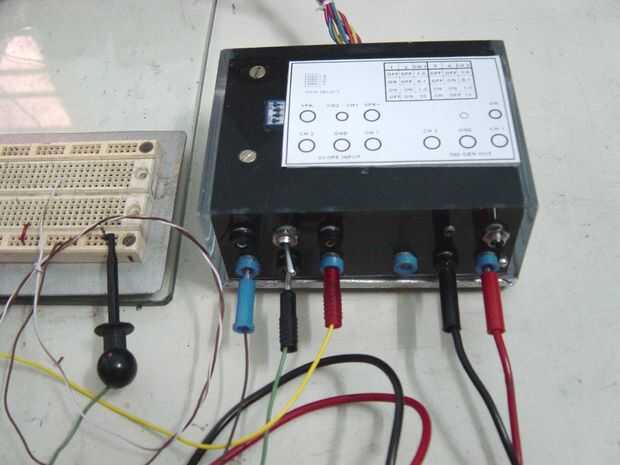

No puede hacer mucho acerca de la frecuencia de muestreo ya que es una limitación de la tarjeta de sonido pero la interfaz de alcance presentado aquí intentos para mejorar los otros factores.
Más significativa es la adición de circuitos para estimar los valores de DC de pico positivo y negativo de la señal y utilizar esto para contrarrestar las formas de onda proporciona una visualización realista alcance DC-coupled.
Permítanme ilustrar esto con un dos ejemplos
