Paso 8: Instalación de la electrónica de esfera

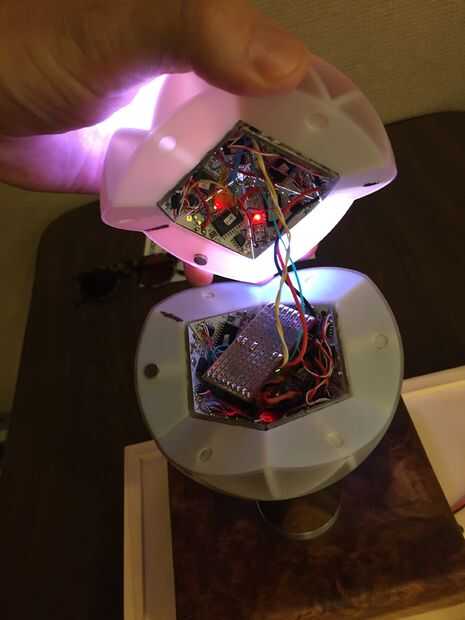

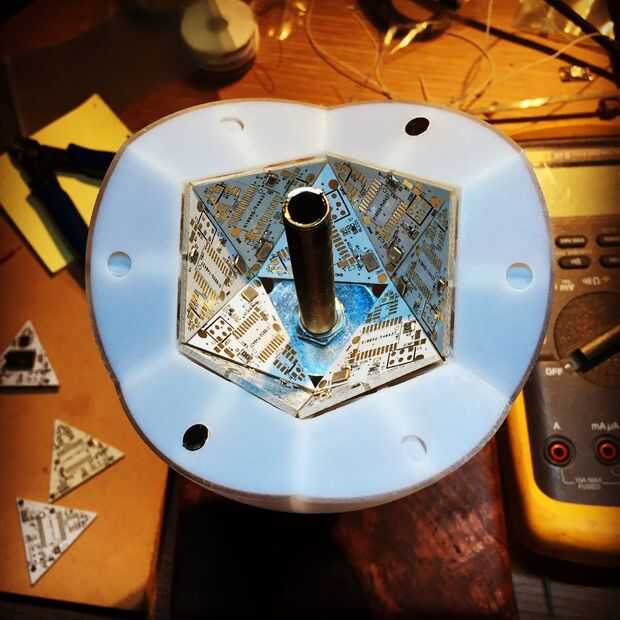

Había fabricado 19 placas de circuito impreso, uno para cada cara interior excepto la parte inferior. Después de thesewere rellenos, programado y probado, había la materia pequeña de instalarlos y los cables juntos. Cada PCB tiene seis conexión eléctrica s a: Alimentación 5V, masa, llevó datos en datos del LED hacia fuera, y dos cables de los datos diferenciales en serie RS-485. Las líneas de datos del LED están encadenada: cada PCB está conectado con sus vecinos por aguas arriba y aguas abajo. Todas las conexiones son buses que cada tablero está conectado a los mismos cuatro cables.

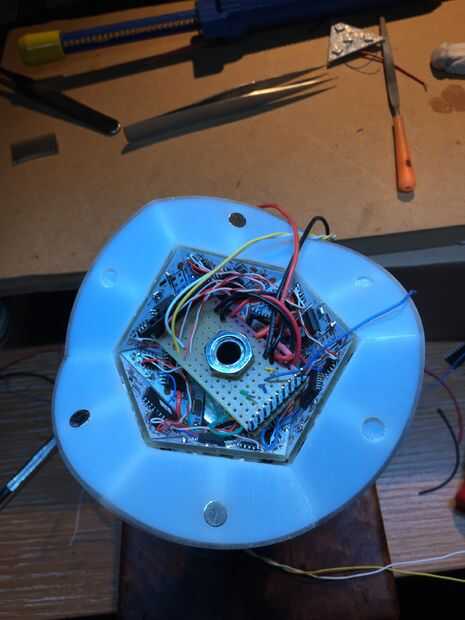

Para ayudar a conectar los buses, hice un tablero de autobús de protoboard que se acopla a la varilla roscada. Esto también tiene enchufes para conectar los conectores de la parte superior del globo.
