OpenSprinkler: Controlador de la válvula de aspersión habilitado para la Web Open-source

Resumen

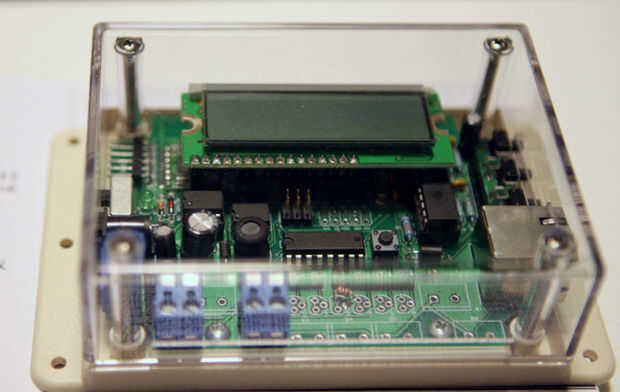

Me enorgullece presentarles a OpenSprinkler: un controlador de válvula sprinkler código abierto, programable, habilitado para la web. Puede ser usada para programar y trabajar con las válvulas de riego estándar de 24 VCA comúnmente en hogares de riego y sistemas de riego. Puede ser planeas comprar o ya compró un programador comercial controlador, pero lo más probable es que estos sistemas proporcionan un conjunto limitado de funcionalidad fija y ninguna web capacidad de programación. Estas limitaciones son la principal motivación de este proyecto.

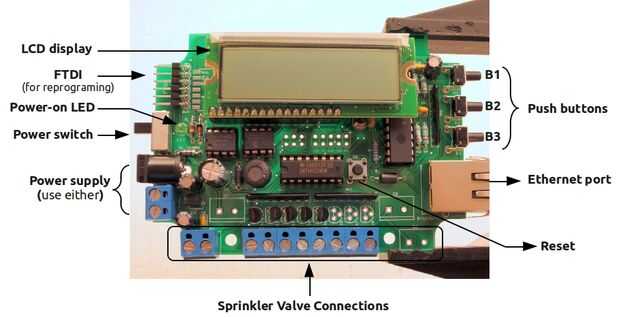

Características básicas de la OpenSprinkler incluyen:

-AVR Atmega328 MCU funciona a 8MHz, compatible con el software de Arduino de código abierto.

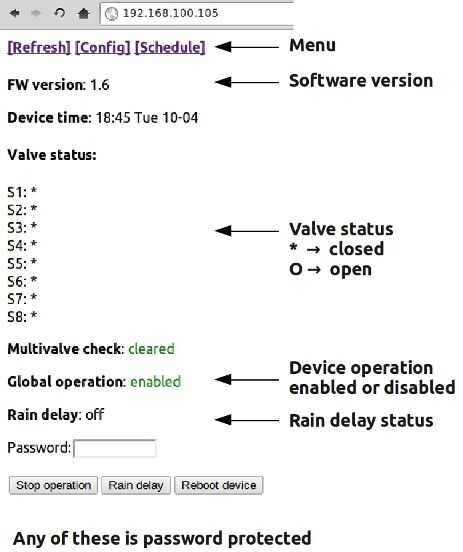

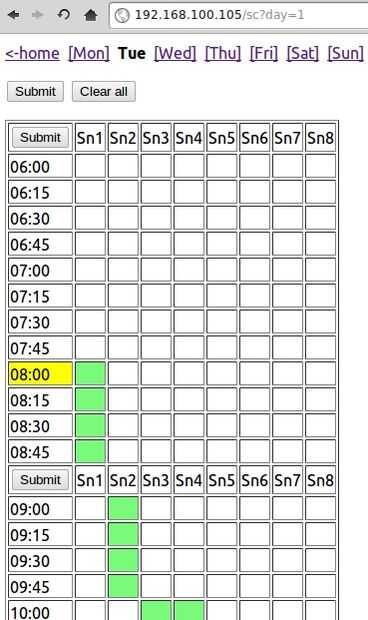

-Controlador de Ethernet ENC28J60 de microchip permite la programación basada en web, a través de conexión Ethernet por cable o conexión de WiFi si se utiliza con un repetidor de WiFi.
-Permite hasta 8 estaciones/las zonas de agua, regulables (puede ser extendido a 16 mediante la adición de un registro de desplazamiento).
-Accionado directamente desde el transformador de riego de 24 VCA.
-El controlador es compatible con la mayoría de las válvulas de riego doméstico de 24 VCA.

Características extensibles incluyen:

-Ranura de PCB reservado para el transceptor inalámbrico RFM12B, útil para comunicaciones de RF inalámbricas de sensores, válvulas de pilas (muy pronto) y unidades de control remoto en el futuro.
-El triac a bordo también puede ser utilizada para accionar otros dispositivos AC o reemplazado por transistores MOSFET/para accionar dispositivos de CC.
-El diseño de la fuente de poder trabaja con entrada de energía AC y DC.

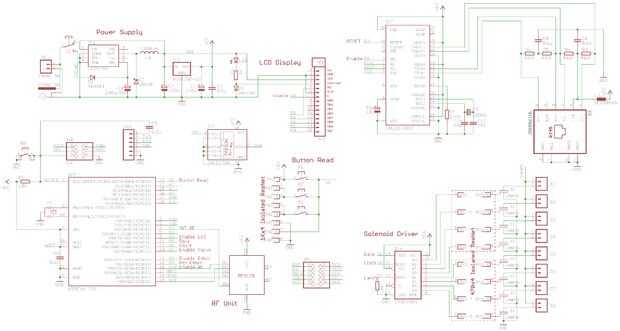

Lo más importante, se trata de un juego de código abierto, así que usted puede sentirse libre para construir, programar, modificar o hackear! Este proyecto requiere de algunas herramientas y habilidades de soldadura, pero incluso si nunca han soldado antes, debería ser bastante fácil empezar. El diseño del esquema, PCB, y lista de piezas se puede encontrar en la página de descripción de proyecto en:

h TTP://opensprinkler.com

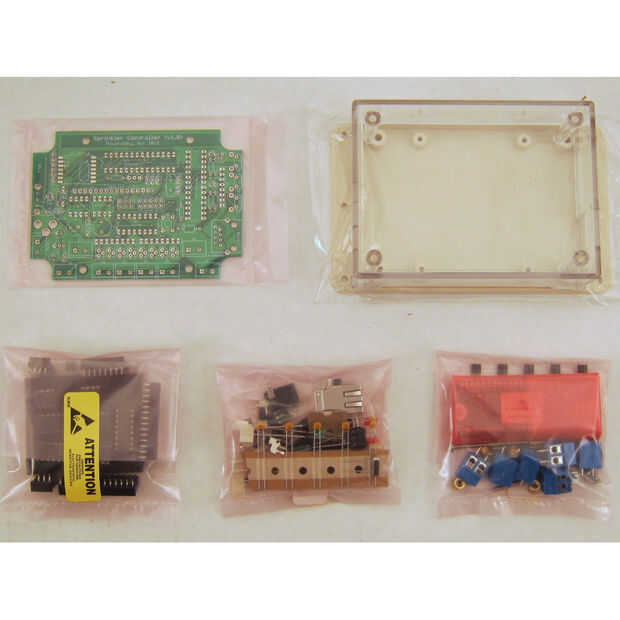

Usted puede seguir el diseño para hacer tu propio PCB o simplemente comprar un kit de:

http://rayshobby.net/Order

Vídeo de demostración

A continuación es un vídeo de demostración del proyecto. Demos más video que muestra cómo utilizar el controlador para accionar otros dispositivos (bombillas, interruptores etc. de la energía) puede encontrarse en mi sitio Web. Échales un vistazo!
