Este Instructable habla acerca de la electrónica y la programación de la pantalla esférica Ommatid. Se llama el Ommatid después de Ommatidia, el ojo compuesto de insectos se inspira en. Usted puede leer acerca de la construcción física del globo y con base en Ommatid: construcción de la caja.

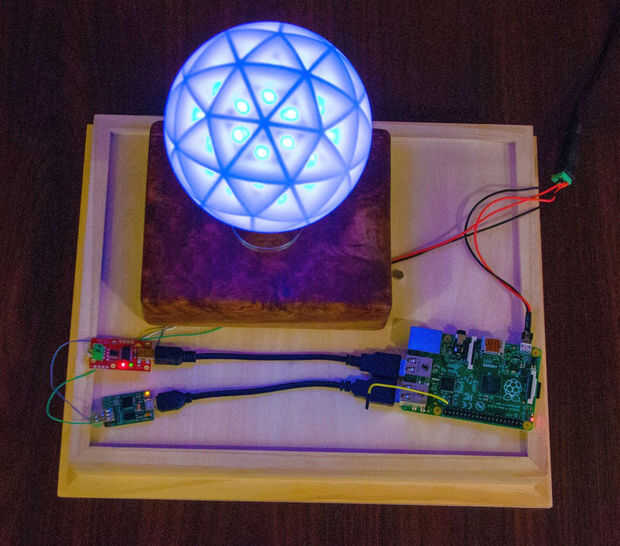

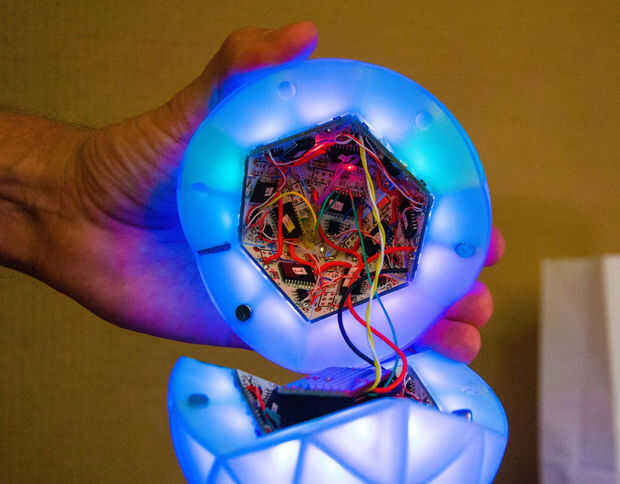

El Ommatid es un globo esférico que sirve como una pantalla de información y un dispositivo físico de entrada. Cada faceta triangular tiene ambos una RGB LED para producir la luz coloreada, así como un sistema de sensor IR que detecta cuando la faceta es ser tocada por la luz infrarroja reflejada. Hay 76 facetas total y LEDs y canales del sensor. El interior del globo óptico es un icosaedro con 20 caras triangulares. Excepción de la parte inferior que se utiliza para unir el mundo y cables, cada otro lado tiene una placa de circuito impreso con un microcontrolador, 4 LEDs de color y 4 pares de LED/detector infrarrojo.
Gracias a Mitch Altman para las fotos en este paso
Actualización: Todos los archivos de diseño y código (todavía en curso) se pueden encontrar en github en https://github.com/headrotor/ommatid
