MÓDULOS de controlador de tubo de NIXIE - parte I


Lo que había estado buscando era una forma de lidiar fácilmente con múltiples dígitos de tubo nixie en varios proyectos que estaba trabajando. Realmente quería una manera fácil de conectar muchos dígitos junto con espaciamiento mínimo de dígitos, y se los dígitos controlado por una interfaz simple. Encontrarás todos los esquemas y diseños de tablero están disponibles a través de los enlaces en este instructable, publicado bajo una licencia creative commons.

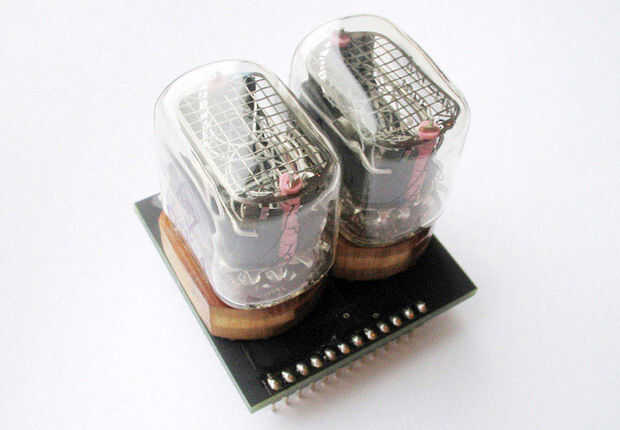

Listo, la Junta del tubo de nixie que surgió soporta dos tubos de nixie IN-12A tipo a través de dos circuitos impresos montaje tomas fenólicos. La Junta del tubo de nixie está diseñado para ser apoyado por un tablero de conductor del nixie debajo de él, que permite un microcontrolador ( Arduino, etc.) para abordar las dos cifras de tubo nixie y mediante un cambio de registro de cadena, varios pares de dígitos de tubo nixie. Los pernos de cabecera conexión edge fácilmente permiten los dígitos múltiples que conectarse físicamente y pueden ser alimentados por una externa de alto voltaje de la fuente. Esta configuración densamente permite espaciamiento mínimo de dígitos mientras roscado potencia y las conexiones de datos en serie a todos los elementos.
