¿Módulo de Sensor de infrarrojo DIY

que siempre quisiste hacer una línea que sigue el robot pero los sensores infrarrojos eran demasiado caros para ti? ¿Desea actualizar el robot en mi instructable?

Viene bien este instructable en dos etapas, etapa 1 es la etapa de prototipos, donde construir el circuito en el tablero de pan y depuración de defectos de diseño.

Etapa 2 es fabricación donde yo te enseño cómo crear un producto de la Junta de tira que puede conectar directamente a tu robot.

Lo bueno de este tutorial es que eres capaz de hacer muchas cosas con estos sensores.

También, si eres del Reino Unido y tienes un maplin tienda cercana, podrás obtener un transmisor de infrarrojos y receptores para p 99 (son hacia LED/fototransistores, lo que puede tener un módulo sensor de bajo perfil), más sobre esto al final del instructable.

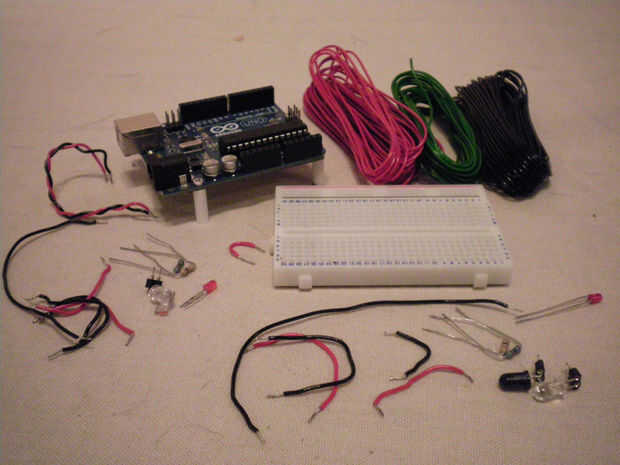

1 x Arduino
1 x Junta de pan
1 x Junta de tira
1 x rollo de alambre, negro
1 x rollo de alambre, rojo
1 x rollo de alambre, verde
2 x LED de infrarrojos (Maplin/Sparkfun)
2 x fototransistor (Maplin/Sparkfun)
2 x rojo 5mm LED (Maplin/Sparkfun)
2 x resistencia de 1 k Ohm
resistencia de 2 x 220 Ohm

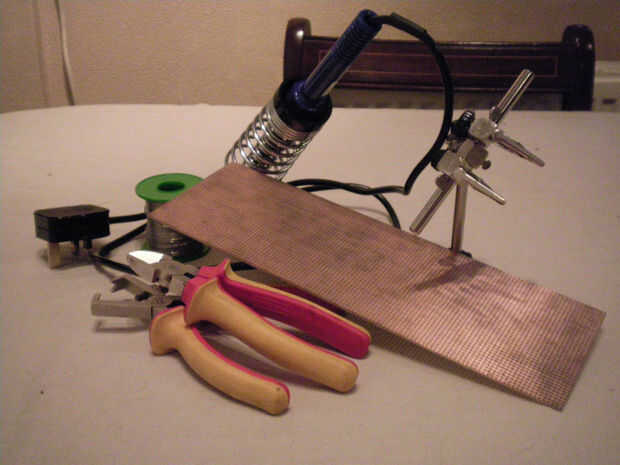

Cortadores de alambre
Peladores de alambre
Manos ayudantes
Tubo del encogimiento del calor (no usado)
Fuente de calor (no usado)
Soldadura de hierro
De la soldadura
