Metro Ultravioleta y alcoholemia Llavero - 3D impreso - IoT Blynk (9 / 28 paso)

Paso 9: Sensor del Alcohol del bosque

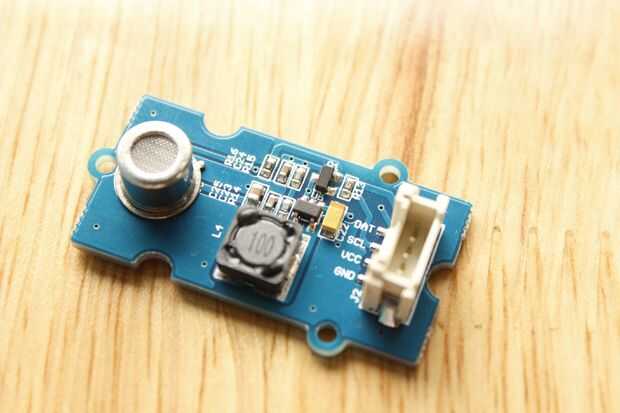

Grove - Sensor de Alcohol es un módulo de sensor de alcohol completa para Arduino. Está construido con sensor del alcohol del semiconductor MQ303A. Tiene buena sensibilidad y respuesta rápida al alcohol. Es conveniente para hacer la alcoholemia. Este bosquete implementa todos los circuitos necesarios para MQ303A como alimentación acondicionado y calentador eléctrico. Este sensor genera una tensión inversamente proporcional a la concentración de alcohol en aire.

Especificaciones técnicas:

  • Voltaje de entrada: 5V
  • Trabajo actual: 120mA
  • Concentración detectable: 20-1000ppm
  • Conector Compatible de Grove
  • Altamente sensibles al alcohol.
  • Respuesta rápida y se reanuda rápidamente después de la exposición de alcohol.
  • Larga vida.
  • Factor de forma compacta.

Conectar:

  • Arduino UNO == > Sensor de Alcohol
  • 5V == > VCC
  • GND == > GND
  • Analógica A1 == > SCL
  • Analógica A0 == > DAT

Para saber más acerca de este sensor, consulte la Seeed Wiki.

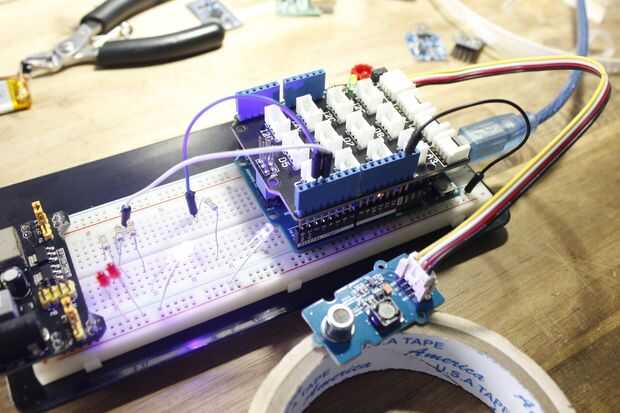

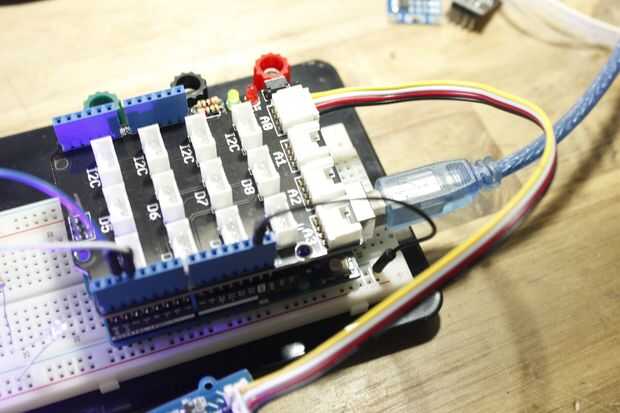

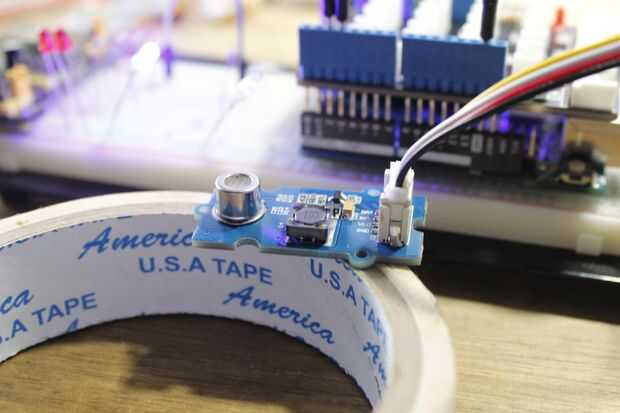

Usé Grove Base de Shield para Arduino, conectar este módulo para el puerto A0. Pero también puede conectar sensor de Gas para Arduino sin escudo Base mediante cables de puente.

Porque el tamaño de la Junta del sensor es grande, no caben en el llavero. Así que decidí hacer un PCB donde poner el sensor de Alcohol y UV sobre él. Voy a mostrar en el siguiente paso.
