Mejorar la salida S/PDIF de su tarjeta de sonido

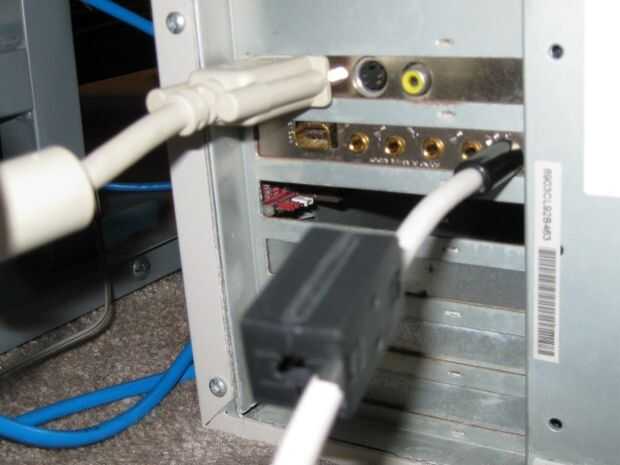

muchos consumidores-grado computadora tarjetas de sonido (incluyendo las incorporadas en la placa base) salidas S/PDIF digitales, sin embargo no han salidas de la alta calidad se encuentran en equipos de audio profesional. En mi servidor de música que tengo una SoundBlaster Audigy2 conectada a mi receptor de sonido envolvente de Sony utilizando un cable de coaxial RG-59 del 1/8" mini S/PDIF conector en la tarjeta de sonido a la entrada de audio digital del receptor.

Este funciona muy bien, sin embargo cuando el cable está conectado un zumbido se oye por los altavoces, no importar lo que de entrada está seleccionado en el receptor. En mi experiencia con equipos profesionales de audio analógico, yo inmediatamente reconoció como un zumbido de bucle de tierra. Para aquellos sin grados de ingeniería eléctrica o que no estén familiarizados con problemas de bucle de tierra, un bucle de tierra en un efecto indeseado que se produce cuando hay una diferencia de potencial a tierra en la principal fuente de alimentación dos dispositivos separados y cuando un cable conecta los dos dispositivos, conectar a tierra los dispositivos planos que hará que una corriente eléctrica fluyendo sobre el cable de conexión de los dos terrenos. Este potencial de la diferencia, aunque es generalmente muy pequeño (en mi caso, menos de un voltio) puede ser amplificado en amplificadores de sonido analógicos y escucha en las bocinas como un zumbido de 60Hz. A pesar de que estamos utilizando una conexión de audio totalmente digital, todavía se crea un bucle de tierra porque el blindaje del cable coaxial utilizado conecta el plano de tierra de la PC con el plano de tierra del receptor Sony.

Durante algún tiempo consideré que conseguir algún equipo adicional para usar una conexión óptica de Toslink entre el ordenador y el receptor, pero en lugar de ello decidí aplicar algunos conocimientos que había utilizado al trabajar con equipos de audio profesional y es colocar un transformador de aislamiento entre los dos dispositivos. Obviamente, puesto que se trata de una conexión de datos digital serial de alta velocidad y no una conexión analógica de audio, vamos a tener que pensar en esto un poco.

Resulta que podemos solucionar este problema muy fácilmente, y probablemente con piezas ya tienes ahí.
