Cuando se conecta a dos paneles fotovoltaicos de 12 voltios conectados en serie, este dispositivo maravilloso, imprescindible, que Elap cree que cada casa debe tener, cuenta el número de unidades de sol como se crean las olas. Mientras más brillante esté el sol, más rápido las olas mueven y cuenta con el más rápido. Es automático porque, cuando el sol se desploma, reanuda automáticamente cuando la luz vuelve.
Esta máquina maravillosamente útil consta de 15 relevadores de GPO-tipo antiguo. Catorce de ellos están conectados en un anillo. Cuando un relé se activa momentáneamente, se traba en. Cada uno de estos catorce anillo relés se convierte en el próximo (que bloquea sobre) y rompe el circuito para el relé de uno anterior pero que está apagada. Cuando la máquina se encienda, no pasará nada porque todos los relés están apagadas y sin poder a cualquiera de ellos. La manera alrededor de esto es introducir un relé de control: cuando este relé, ya que será cuando la máquina se inicia, termina el circuito a uno de los relés de anillo, un relé de anillo más tarde encender el relé de control (que se detiene en sí mismo) para que ya no está interfiriendo con el relé a partir del anillo. Claro como el barro, ¿EH?
Como cada relé se apaga, da un impulso a una caña finamente equilibrado, creando así el efecto de onda. En el toque de un interruptor, se puede iniciar un efecto de doble onda; Si la luz del sol disminuye, la máquina automáticamente a una sola onda hasta (y si) se restablece la luz.
En luz del sol en el modo de doble onda, hay ondas cerca de 75 por minuto.
Créalo o no, es muy relajante escuchar el sonido Zamora como los rayos del sol abajo.
CÓMO HACER LA MÁQUINA DE ONDA DE LA LUZ DEL SOL SONIDO TRAQUETEO
Se supone que el lector está familiarizado con un interruptor accionado eléctricamente llamado un relé, y que la soldadura de cables en terminales es algo que puede hacer.
Recursos
Relés de
Serán necesario relés por lo menos media docenas, una docena o más ideal. Se conectarse eléctricamente como un anillo, pero la apariencia física puede ser circular o una línea recta o incluso al azar. Uno de los relés se utilizará como un relé de control. Para trabajar desde un único panel solar de 12 voltios, el relé debe tener una resistencia de no más de 1000 ohms; relés de alrededor de 2000 ohmios necesitará dos paneles solares de 12 voltios conectados en serie - se necesitará experimentar para ver lo que funciona en la práctica. Relés con resistencias diferentes se pueden mezclar.
Cada relé 'anillo' debe tener por lo menos los siguientes tipos de contactos:
-Un normalmente abierto (NO) par de contactos que se utilizará para sujetar el relé en una vez que se ha conectado
-Un par de NO de contactos que se utilizará para activar el relé siguiente en el anillo
-Un par de NO de contactos que se utilizarán para asegurarse de que el relé de control nunca es sólo una encendida
-Normalmente cerrado (NC) par de contactos que se utilizará para desactivar el relé de uno anterior pero en el ring.
Además, uno de los relés del anillo va a necesitar un par de NO contactos para proporcionar un impulso para el contador y otro (o el mismo) relé de anillo necesita un par de NO contactos para activar el relé de control.

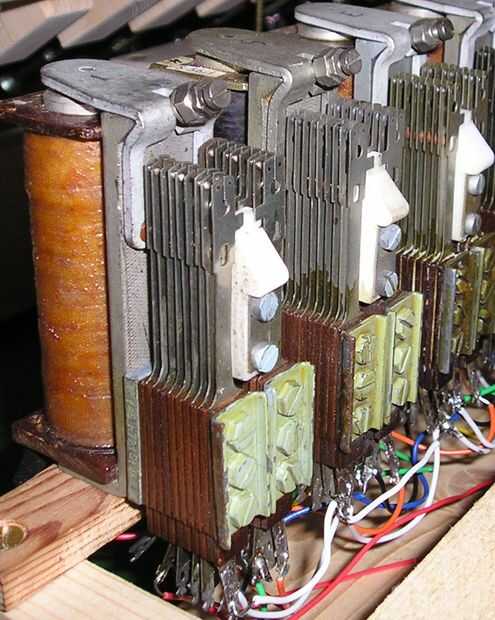

En la máquina de onda la luz del sol en la foto, los relés de anillo (ver foto 2) con 6 juegos de contactos inversores (CO).
Soporte para los relés
Los relés deberán fijarse a un soporte de madera. En la onda de la luz del sol, los relés se han unido a una tira de madera, y esto ha sido atornillado a un marco de madera. Hay un montón de alcance para algunos original pensando.
Terminales e interruptores
Tres pares de terminales será necesarios y dos interruptores. Los terminales son para el panel de entrada, el poder del contador y el contador de sí mismo. Un interruptor está conectado a la energía desde el panel, y el otro es para la función de onda simple / doble onda.
Alambre
Hasta 20 metros de alambre de núcleo sencillo delgado se necesitarán para un circuito de relé de 14.
Paneles solares
Si se usan relés de baja resistencia (no más de 1000 ohmios), un panel de 12 voltios es todo lo que ha requerido. Como una guía aproximada, un relé requiere alrededor de 30 miliamperios para funcionar, y dado que hasta siete relés podría estar al mismo tiempo, aproximadamente una quinta parte de un amplificador es necesario. Un panel solar de 5 vatios será más que suficiente, pero por supuesto un panel más grande funcionará en luz del sol más débil.
Si se usan relés-resistencia más alta (hasta 2000 ohmios), se requiere dos paneles (serie - es la tensión extra que se requiere, no más corriente).
Un contador de accionamiento eléctrico
Un contador de la eléctrica será necesario. La máquina permite una entrada dedicada (que puede o no puede desde el panel solar) para conectar el contador, y así podría utilizarse un AC o DC uno. Se recomienda que la tensión sea motivos de 24 o menos, para la seguridad. Por supuesto, el pulso podría funcionar un solenoide que trabajó un contador mecánico... las posibilidades son infinitas.
Las herramientas que necesita son algunos cortadores de pelacables, un soldador y un destornillador o una llave (dependiendo de cómo los relés deben fijarse), y cualquier herramientas de carpintería se requiere para el marco.
También necesita son algunos tornillos o tuercas, pernos y arandelas. Varias piezas de madera tendrá que ser adquiridas. El diseño exacto de la máquina puede depender de los recursos disponibles. Y no se olvide de la soldadura.
Como hacer el cableado

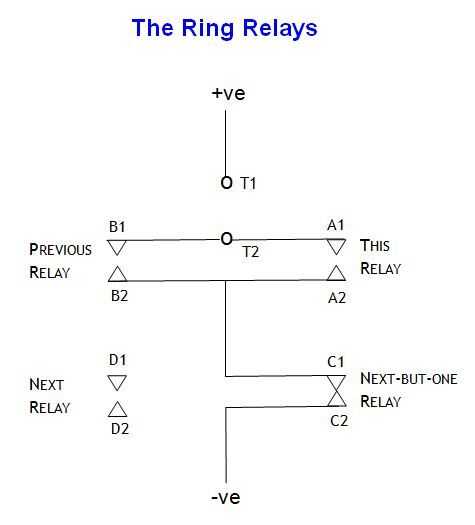

Notación de (ver foto 3)
A1 y A2 son un par de contactos normalmente abiertos que se utilizará para sujetar el relé una vez que se ha conectado
B1 y B2 son un par de contactos normalmente abiertos que se utilizará para activar el relé siguiente en el anillo
C1 y C2 son un par de contactos normalmente cerrados que se utilizará para desactivar el relé de uno anterior pero en el ring
D1 y D2 son un par de contactos normalmente abiertos que se utilizará para asegurarse de que el relé de control no es el único conectado
T1 y T2 son los terminales de la bobina del relé
El cableado
En estas instrucciones, el primer relais se considera seguir la última. Las instrucciones en cursiva denotan la comprobación de las conexiones que ya deben haber sido completadas.
Para los relés de anillo, proceda del siguiente modo:
1) conectarse T1 de cada relé T1 del relé siguiente en el anillo y uno de ellos a la entrada ve desde el panel de +
2) Conecte el T2 de cada relé A1 y B1 del relé anterior en el mismo relé
3) Asegúrese de que A1 de cada relé se ha conectado a T2 en el mismo relé
4) Conecte A2 de cada relé B2 del relé anterior y C1 del relé siguiente pero de una
5) Asegúrese de que B1 de cada relé se ha conectado al T2 del siguiente enlace
6) Asegúrese de que B2 de cada relé se ha conectado al A2 del siguiente enlace
7) Asegúrese de que C1 de cada relé se ha conectado al A2 del Relais uno anterior pero
8) conectarse C2 de cada relé C2 del relé siguiente y uno de ellos a la entrada - ve en el panel de
Que completar los relés anillo - pero tal y como está, no hay relé se enciende porque todos los circuitos están abiertos. Esto es donde entra el relé de control: será, cuando apagado, encender el relé #2 (digamos), y cuando se enciende (por relé #5, dicen) y está bloqueado en un par de sus propios contactos, dejará de aferrarse relé #2 ahora que los relés están en acción.
En esta etapa, insistencia entre las armaduras del relé debe ajustar los relés en el movimiento - no sucede nada, compruebe las conexiones.

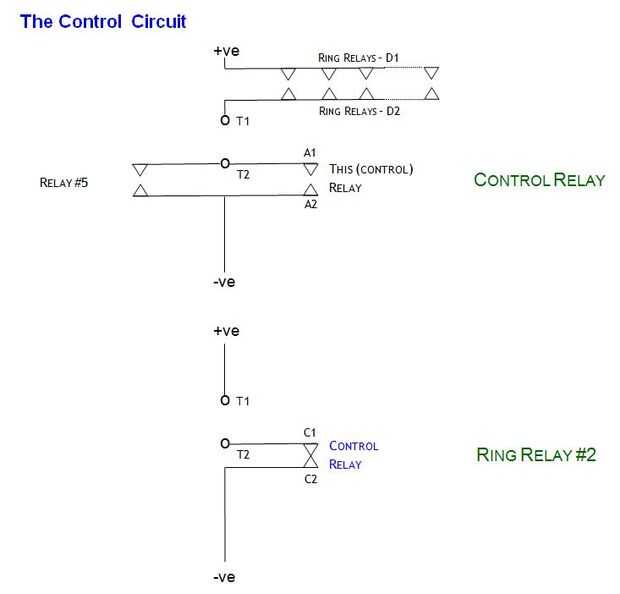

Para el circuito de control (ver foto 4), proceder como sigue:
1) Conecte un contacto normalmente abierto sin usar relé anillo # 5 a T2 en el relé de control
2) Conecte el otro contacto normalmente abierto relé anillo #5 a2 del relé de control
3) Conecte el T1 de los relés control D1 del relais de anillo #6 (opinión)
4) conectarse A1 control del relais de la T2 en el mismo relé
5) Conecte A2 del relé de control a la entrada - ve en el panel de
6) conectarse C1 del relé de control T2 del relais de anillo #2
7) conectar C2 del relé de control a la entrada - ve en el panel de
Tenemos para asegurarse de que el relé de control no es el único conectado - si es, no hay circuito estaría completa y nada iba a suceder hasta que la luz del sol era tan débil que finalmente apaga el relé de control, y luego el sol salió otra vez.
1) conectarse D1 de cada relé anillo D1 del relais del siguiente anillo
2) Conecte el D2 de cada relé de anillo a D2 del siguiente relé de anillo
3) Conecte el D2 de uno de los relés de anillo a la entrada ve desde el panel de +
Ahora tenemos que conectar el switch de onda simple / doble onda. Esto es fácil: simplemente conecte A1 y A2 de un relé de anillo con A1 y A2 de otro anillo de relé, preferiblemente uno que sea equidistante de él hacia delante o hacia atrás, asegurándose de que el interruptor de onda simple / doble-wave está en serie con la conexión.
Tenemos que conectar un contador. Conecte un repuesto par de contactos normalmente abiertos del relé de anillo a los bornes del contador, asegúrese que los terminales de fuente de alimentación en serie con el circuito.
La entrada de panel o los paneles debe ser conectada a los terminales mediante el interruptor de encendido/apagado.
Cómo lograr el efecto onda

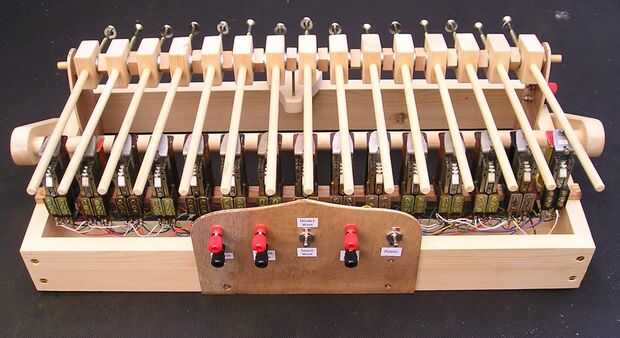

En la primera foto, se aprecia que algunas barras han sido equilibradas en las armaduras de los relés. Han utilizado algunos tornillos con arandelas en ellos para hacerlos finamente equilibrado, apenas en contacto con las armaduras. Cuando un relé está desactivado, el impulso de la armadura liberada magnéticamente es impartido a la barra, así causando que hacia arriba del resorte.
Un bar debajo de las barras se puede levantar para apagar del efecto onda (ruidosos) para el usuario podrá relajarse al sonido-sonido de los relés.
¿Ahora lo admito - que realmente no podía hacer sin esta máquina, se puede? Ser honesto, ahora.
