Nota: Este es un proyecto difícil que me tomó un mes para completar. También tuve acceso a una tienda de madera completo con herramientas que no espero que todos tengan en casa. Por último, el bolsillo de muchacho del juego fue hecho en Japón, todas las medidas son en centímetros (o, más a menudo, milímetros); por lo tanto, utilizaré métrica mientras que explican el proceso de construcción. Tratando de traducir a imperiales es demasiado complicado!
Materiales:
Madera para Game Boy y el cartucho
Sugerencias: Nogal, arce u otra madera ligera para el cartucho; caoba para el bolsillo de muchacho del juego.
Aceite de Tung para acabado
Cera madera
Pintura de leche negro
Pegamento para madera
Herramientas:
Lápices de
Reglas métricas
Sierra de mesa de la Sierra
Cepilladora madera
Taladro o taladro de prensa, con varias brocas
Cinceles y medidores de distintos tamaños
Papel de lija
Repuesto bloques de madera para la sujeción de
Abrazaderas
Gafas de seguridad, máscara
Trapos de algodón limpios
Preparaciones:
Antes de construir cualquier cosa, tomé una vista muy detallada de mi bolsillo de muchacho del juego, cada aspecto del dispositivo y el cartucho de medición. Entonces hice una serie de detallados diagramas en Adobe Illustrator para la medición de referencia. He incluido estos diagramas en formato PDF; imprimirlos en tamaño 100%. Va a utilizarles a menudo!
Cada vez que trabajo con madera y químicos acabados, siempre utilizar ropa de seguridad adecuada y tenga cuidado cuando utilice todos los instrumentos.
Para hacer el cartucho
1. medida y corte la madera. Las dimensiones del cartucho son 57mm de ancho por alto por 8mm de espesor 64 mm. Plano de la madera 8mm (5/16" o ~. 32" si usando las medidas Imperiales). Un cepillo con una lectura digital es muy útil aquí, como le puede dar una mayor precisión para el espesor.
Utilizando una sierra de mesa, leña para un poco más grande que 57x64mm. Conseguirá más pequeño corte y arena. La regla debe darse sobre 1/8" margen de error en sus medidas. Siempre considerar el espesor de la hoja de Sierra!
Al corte, asegúrese de que la veta de la madera va horizontalmente a través de la forma de cartucho; es decir, el lado más corto se va con el grano (ver fotos). Esto le ayudará cuando se talla hacia fuera los detalles.
2. frontales detalles
una) con un rompecabezas o un cincel, corte la muesca pequeña en la parte superior derecha del cartucho.
b) utilizando un lápiz, marca las áreas para el juego etiqueta y el logo de Nintendo. Atentamente les tallar hacia fuera con un cincel de mano. Limpio, bordes rectos, utilice el borde del cincel y tallar hacia abajo en la línea de lápiz. Recuerde siempre cincel con la veta de la madera.
c) utilizar una gubia pequeña para hacer los bordes redondeados para el área del logo de Nintendo. Si puede, utilice un cartucho de Game Boy real de referencia.
d) tallar las cinco líneas pequeñas a cada lado del logo de Nintendo. Ello con la gubia más pequeño/más delgado que se puede para el detalle más; cada línea es solamente cerca de 1 milímetro de ancho.
e) cuidadosamente marca tallar hacia fuera la forma de flecha en la mitad inferior del cartucho.
f) con una escofina, presentar los lados del cartucho frente a ángulos de 45 grados donde marcado en el diagrama. Suave hacia fuera con un archivo.
3. Detalles traseros de la
un) marca cada othe detalles del diagrama en la parte posterior de la madera.
b) usando un taladro y una broca que empareja el diámetro de cada círculo en el diagrama, hacer pequeñas muescas en la parte posterior del cartucho donde se marcó.
c) con un cincel fino, crear las dos líneas a ambos lados de los puntos, el pequeño rectángulo a la mitad superior y la gran área rectangular en la parte inferior del cartucho. Estos son todos muy superficiales, tallar tan sólo a una pequeña cantidad de madera.
4. vaciar la parte inferior (opcional)
Nota: Este es un paso muy difícil, y casi partí el cartucho en dos intentando hacer esto. Tenga mucho cuidado! O bien, omitir totalmente.
una) con dos bloques de madera de repuesto y abrazadera, sandwich el cartucho, parte inferior hacia arriba y sobresale ligeramente y abrazadera juntos. Este entonces a la mesa del taladro de la abrazadera.
b) con una broca muy pequeña,cuidadosamente perforar agujeros en la parte inferior del cartucho. Repito, mover el cartucho al lado cada vez para hacer agujeros en la parte inferior del cartucho. Realizar los orificios muy juntos pero no tocarla; demasiado cerca de la broca se deslice demasiado y tienes problemas ahuecamiento que espaciar más adelante. Deje tanto espacio como sea posible en las paredes del cartucho, de lo contrario corre el riesgo de partir la madera.
c) una vez que han perforado los agujeros, sujete el cartucho de forma segura al lado de una mesa de trabajo. Con un cincel pequeño, con mucho cuidado Retire la madera dejaron entre cada agujero para hacer un borde recto.
5. toques finales
un) el cartucho entero abajo, redondeando un poco los bordes en la parte superior de la arena. Arreglar los bordes rugosos o irregulares con un cincel o con papel de lija.
b) para un acabado en la madera, usé la cera para mantener el aspecto natural de la madera y sacar el grano sin obscurecer el color. Cera acabado puede ser aplicado con un paño de algodón envuelto alrededor de los dedos. Frote con un movimiento circular a lo largo de la veta. Después de aplicar la cera, espere 24 horas antes de aplicar una segunda capa.
Termine con el cartucho! : D Ahora sigamos con la parte más difícil.
Crear el bolsillo del muchacho del juego
Medición, corte, cepillado
Usted va a ganar el muchacho del juego de dos piezas separadas de madera; para el frente y la parte de atrás (donde va el cartucho). Plano de la madera a ___ para la pieza de arriba y ____ de la parte inferior. Cortar la pieza de la parte superior la parte inferior para ___ y ___, asegurándose que el lado más largo va con el grano. Olvide darte 1/8" margen de error y tener en cuenta el ancho de la hoja de. Partir de aquí, estará dando las instrucciones para la parte delantera y trasera por separado.
Pieza delantera:

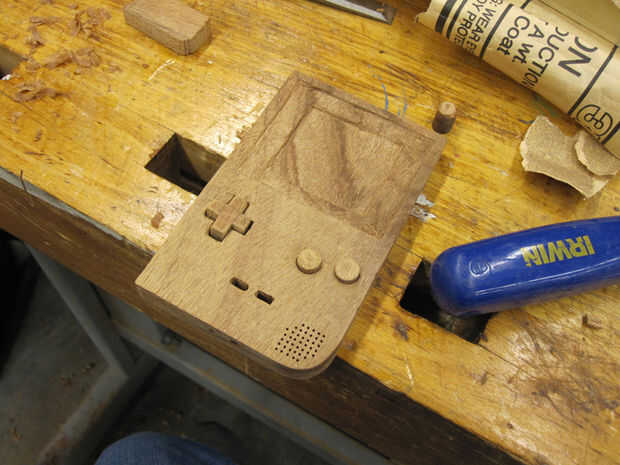

1. crear los agujeros para los botones
Marque con un lápiz la ubicación de los botones. Con un taladro, perfore los agujeros para los botones A y B, la D-pad, Start y Select. Use un cincel para hacer líneas rectas donde va el D-pad. Para el inicio y los botones de selección, utilice una broca pequeña y hacer dos o tres agujeros en una fila e incluso sacarlos con un cincel (similar al método de vaciamiento de la parte inferior del cartucho).
2. los agujeros del altavoz
Este es otro paso muy difícil que requiere precisión extrema. Tuve suerte de tener acceso a una máquina de fresado, gracias a un amigo de la familia; se trata de cómo me las arreglé para perforar los agujeros con tal exactitud. Para quienes no tienen acceso a una máquina de fresado, voy a sugerir algunos otros métodos posibles, aunque no sé lo bien resultan.
Utilice la punta más pequeña se puede encontrar (1/32" es lo que he utilizado, creo) y perforar todas 43 el patrón mostrado en el diagrama. Cada agujero es de cerca de 1 milímetro o ~1/32 "apart. Si tienes una fresadora, esto debería ser bastante fácil; sin embargo, con una broca normal será un poco más difícil hacerlos incluso. También puede considerar incluso dibujo sobre los puntos si se les pueden perforar con precisión.
3. la pantalla
Marque con un lápiz la ubicación de la pantalla en la cara de la madera. Empezar por cincelar el área más grande, a continuación, vuelva a marcar y cincel hacia fuera el área de pantalla más pequeña, lo que es un poco más profundo que el área más grande. Recuerde que la parte inferior derecha de la pantalla es redondeada, no cuadrado (cometí este error en mi propia versión).
4. Detalles traseros y laterales
una) con un taladro, hacer muescas en la parte posterior de la madera donde los agujeros están en el diagrama.
b.) crear muescas en los lados donde están el conector de cable de control y enlace de volumen. En la Game Boy original, esta es más ancha que el resto de la pieza; Me ignoran esto y solo tallado hacia fuera una forma similar.
c) con una mesa de sierra o cincel, tallar hacia fuera una muesca poco profunda en la parte trasera donde va el cartucho. Si usa una mesa de sierra, asegúrese de que la cuchilla corta sólo un guión en la madera; No corte a través de toda la manzana! Incluso él hacia fuera con un cincel.
d) después de la talla de este gran guión, hacer las líneas más pequeñas dentro del área de sangrado.
e) si lo desea, perfore los orificios para la toma de auriculares en la parte inferior de la Game Boy con el mismo método como vaciar el cartucho de juego.

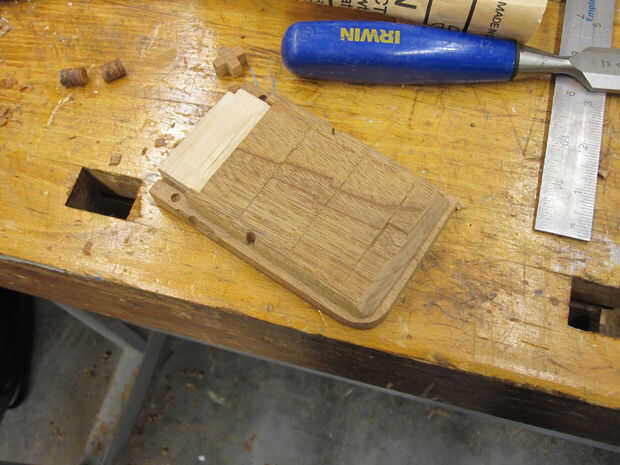

Pieza posterior

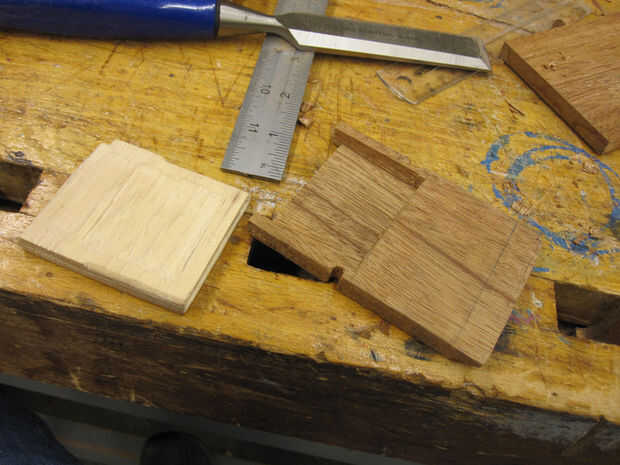

1. crear el guión de la ranura de cartucho.
Marque con un lápiz donde va la ranura de cartucho. Con una hoja gruesa en una sierra de mesa, crear un guión lo suficientemente gruesa como para el cartucho caber cómodamente (pero no demasiado bien) entre los delanteros y las piezas de la espalda. Debe ser de 7 o 8 mm (~5/16 ") profunda. La Sierra de mesa se crear un corte curvo en el borde, así que este recto y limpio hacia fuera cualquier pedazos restantes de madera con un cincel.
Con una sierra de calar, cortar 6mm de la pared superior de la pared para crear una pared a cada lado de la ranura de cartucho. Consulte el diagrama para obtener más información.
2. modelado de la pieza posterior,
un) a cada lado de la madera, perfore un agujero para el tornillo que coincida con los tornillos de centro de la pieza frontal.
b) ahora presentar los bordes de la paz posterior a un ángulo. Marque con un lápiz la línea que será el final de la diagonal. Con una escofina y archivos, afeitarse los bordes hacia un ángulo. Redondear las esquinas inferiores mientras se les pesca con caña.
3. los datos de nuevo.
una) con un cincel, tallar las líneas para la etiqueta de niño juego y compartimiento de batería. Yo sólo tallada contornos para implica que estas áreas son compartimentos extraíbles.
b) labrar la ranura para snap/cierre del compartimento. Esto es una zona muy detallada, así que sólo talló una muesca diagonal desde la parte inferior del compartimento para baterías a la línea donde comienza el ángulo.
Crear los botones.
D-Pad: tomar algunos restos de madera de 3/4" de espesor y, utilizando una sierra de calar, cortar la forma de la almohadilla direccional. Hacen como incluso lo que pueda.
Botones A y B: Tienes dos opciones. Se puede utilizar un taco un poco más delgado que los orificios de botón A y B, corte a unos 3/4" y redondear la parte superior con papel de lija o un archivo. Me ha pasado que algunas piezas cilíndricas de madera para los botones utilizar una broca al taladrar los orificios, los usé.
Select y Start: Esto puede ser difícil porque están tan delgados: cortar dos trozos pequeños de madera que se forma dentro de los agujeros y redondear las puntas. Ellos, también deberían ser aproximadamente 3/4" de largo. Prueba a ver si se ajustan al colocarlas dentro de los agujeros que hiciste.

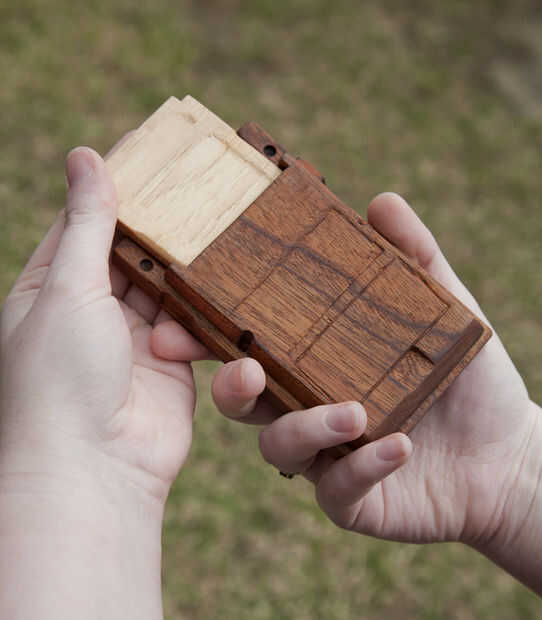

Juntándolo todo
Antes de pegar cualquier cosa, asegúrese de que el cartucho se adapta en la ranura han hecho. Si no, volver atrás y hacerlo más grande según sea necesario.
Aplique una capa delgada de pegamento al reverso de las piezas delanteras y traseros. No Aplique pegamento en áreas donde no se conectan las dos piezas, como cartucho o fuera del área que cubrirá la pieza posterior. Las dos piezas entre dos piezas de repuesto de madera del emparedado. Con pinzas de cuatro a seis, uniformemente clap junto la madera. Con una toalla de papel húmeda, limpie todo exceso de pegamento que se filtra hacia fuera entre las piezas cuando se aprieta. Deje las piezas en menos de 24 horas mientras el adhesivo se seque.
Después de que el pegamento se seca, suelte las piezas. Arena a cualquier muestra de exceso de cola. Usted no quiere cualquier pegamento para mostrar, si es posible. Pulir al muchacho del juego todo con lija de grano cada vez más fina.
Aplicar el aceite de tung a la caoba. Con un paño de algodón limpio, aplicar el aceite de tung uniformemente sobre la madera. Dejar reposar de 5 a 10 minutos, luego limpie el exceso de aceite. Aplicar dos o tres capas de aceite de tung, esperando 24 horas entre capas.
ADVERTENCIA: Los trapos que se utilizan para aplicar el aceite de tung espontáneamente pueden quemar. Para evitar que esto suceda, remójelos en agua y desecharlos en un contenedor de metal en cuanto termines con ellos!
Pintar los botones con pintura negra de la leche. Instrucciones para la aplicación de pintura de leche pueden ser encontradas aquí.
Una vez seco los botones, utilice pegamento caliente para fijar dentro de los agujeros que hiciste.
y eso es todo! Sé que este es un proceso muy complicado y muy largo, y yo puedo no han explicado cada paso plenamente. Sienta libre de entrarme en contacto con cualquier pregunta. ¡Buena suerte!
