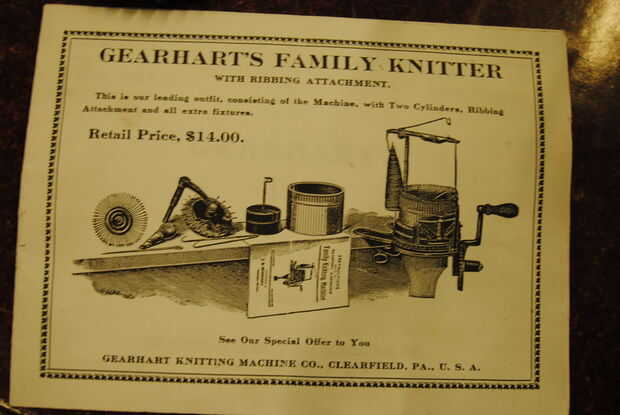

Compré una máquina de tejer de Gearhart antigua de $100 que dice 1908 sobre el bastidor y 1914 en las instrucciones. Esta cosa es la máquina más que tengo. Me inspira para observar cómo las cosas fueron tan cuidadosamente y hábilmente diseñadas y construidas. Hoy en día parece que no tenemos ese tipo de tiempo o atención o cuidado. La historia de estas tejedoras de calcetines poco es extraordinaria, sobre todo porque ayudó a Estados Unidos a ganar WWI! Antes de su invención la gente hacer punto calcetines a mano - un par de días. Un operador experto puede hacer un par de esto en unos 40 minutos. Combatientes de la WWI sufrían de trinchera pie causado por haber mojado los pies continuamente, literalmente perder la vida. Las mujeres en Estados Unidos recibieron máquinas gratis si punto un número de calcetines para las tropas, reduciendo así el pie de foso, gangrena y contribuido significativamente con el esfuerzo de guerra. Supuestamente hicieron unos 200.000 de estos tejedores.

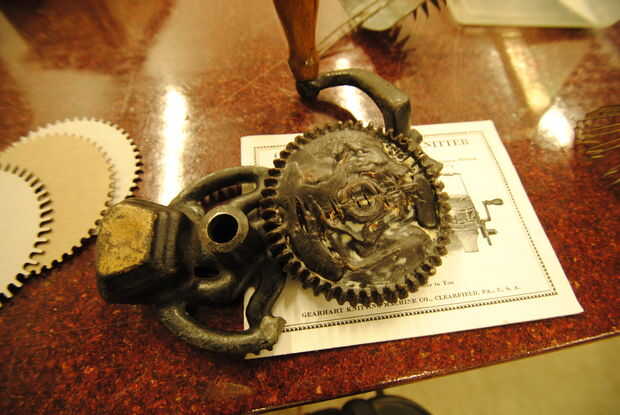

Conseguí una buena oferta pero tenía una manivela rota. Tuve que reparar la manivela para que funcione. Decidí probar echando la manivela del engranaje cónico roto pero me faltaba las piezas por lo que tuve que dos mitades del molde y cuchillo caliente soldar juntos. Echarlos en cera de la joyería va a utilizar la fundición a la cera perdida. La perspectiva de la fundición era demasiado trabajo así que abandoné ese camino.
Luego pensé en cómo hacer un engranaje cónico de láminas de metal y perno de juntos. Pude conseguir el corte laser acero y tornillo todo juntos.

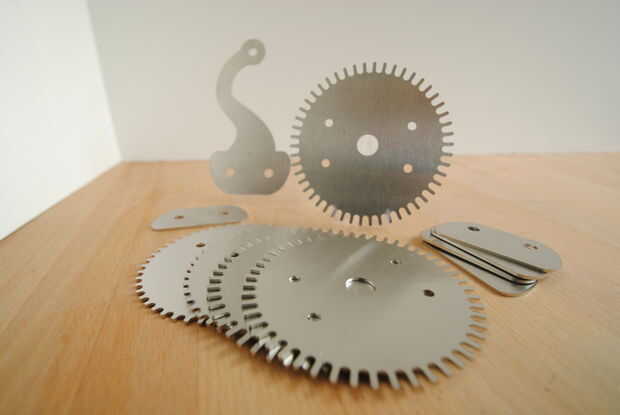

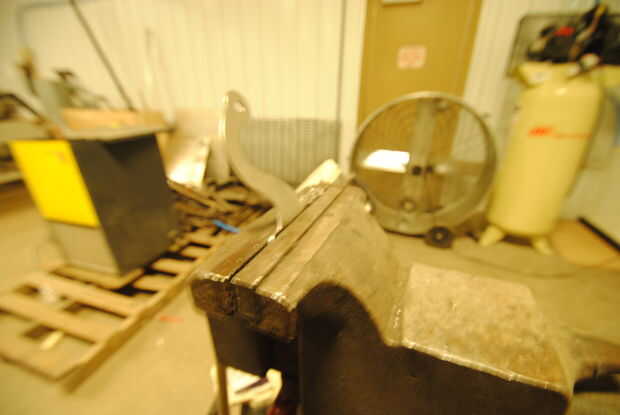

Elaboró los engranajes en 2D y dos longitudes de diferentes dientes en calibre 16 acero inoxidable a apilarse para crear un bisel de aproximadamente. Puse 1/4" 20 taladro grifo tamaño agujeros en las piezas por lo que sólo pude golpee la pila mientras sujeta en un tornillo de banco y toda la cosa perno juntos. Trabajó como un encanto a pesar de rompe un grifo y tuvo que hacer unos agujeros nuevos.

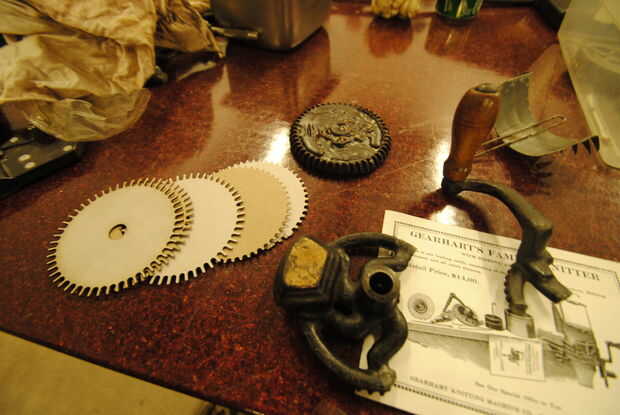

Que el prototipo la pila de cambios en mi pequeño CNC laser de "cartón de encuadernación del libro.
Tenía otro proyecto para algunas llaves de 15mm construido en los abrelatas de botella para una tienda de bicicletas local así que aproveché la oportunidad para lanzar las partes en el mismo orden de láser.

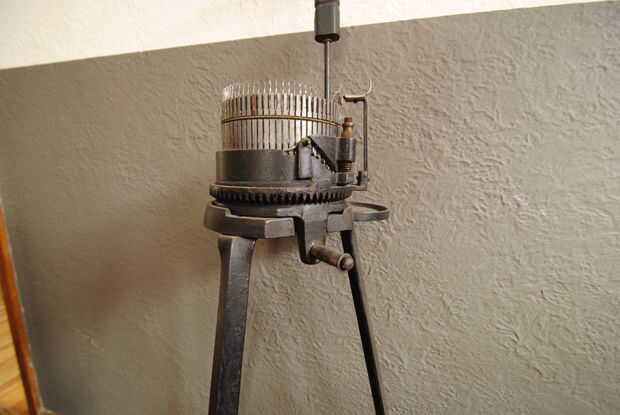

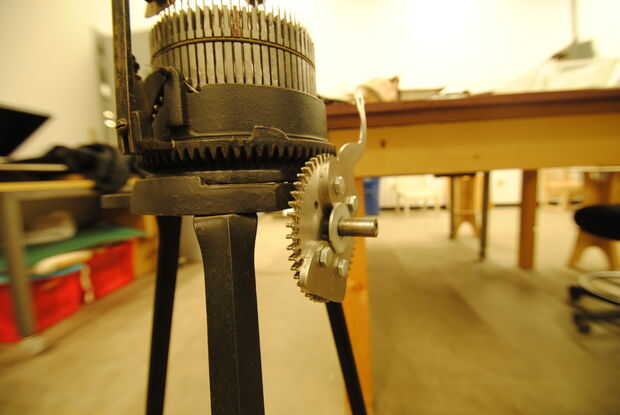

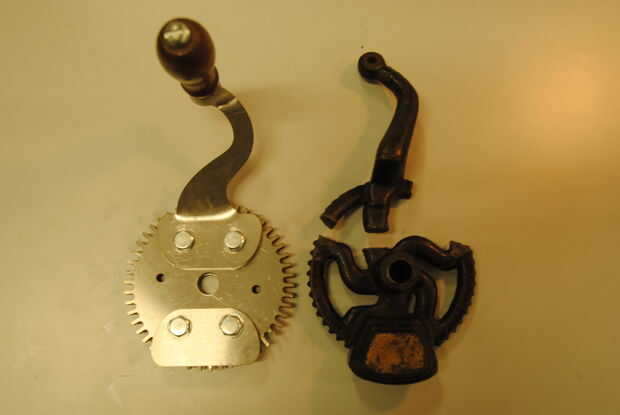

Aquí está la solución y el producto terminado - tejer otra vez después de tal vez 100 años.
Hago diseño de productos para alquiler y este tipo de cosas para divertirse. También era uno de los diseñadores de La Jiggernaut que tiene otro instructivo en este sitio. Gracias por revisar mi proyecto.
