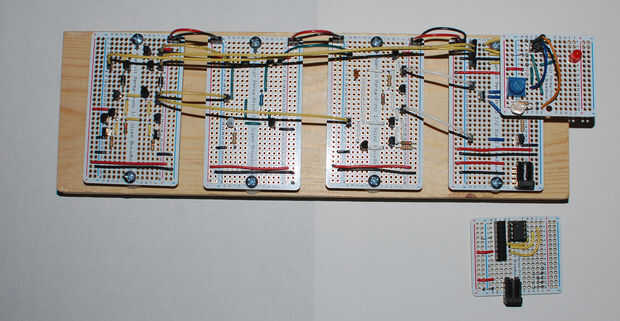

Este es un op-amp LM741 construido sobre un protoboard. El op-amp LM741 es un chip IC de 8 pines, pero pensé que sería divertido para construir mi propio en un protoboard. Hay cuatro secciones al chip, será construido en cuatro tableros de Adafruit Perma Proto. El diseño es de un juego de código abierto de Evil Mad científico laboratorios. Su página de producto que incluye información adicional sobre el 741 y una hoja de datos con un esquema, se encuentra aquí.
Para construirlo necesitarás:
- 1 - madera base 3.5 por 11 por.75 pulgadas de espesor
- 4 - 1/2 tamaño placa PCB https://www.adafruit.com/products/1609
- 8 - tornillos para madera #6 x 3/4 *
- 8 - espaciadores de Nylon #6 x 1/4 *
- Arandela de fibra 1 - #6 *
- 13 - 2N3904 NPN Transistor parte #2N3904FS-ND **
- 7 - 2N3906 PNP Transistor parte #2N3906-APCT-ND **
- 2 - kΩ 1 1/4 vatio resistencia parte #CF14JT1K00CT-ND **
- 2 - kΩ 51 1/4 vatio resistencia parte #CF14JT51K0CT-ND **
- 2 - 4.7 kΩ 1/4 vatio resistencia parte #CF14JT4K70CT-ND **
- 1 - kΩ 39 1/4 vatio resistencia parte #CF14JT39K0CT-ND **
- 1 - 7.5 kΩ 1/4 vatio resistencia parte #CF14JT7K50CT-ND **
- 1 - 24 Ω 1/4 vatio resistencia parte #24QBK-ND **
- 2 - Ω 51 1/4 vatio resistencia parte #CF14JT51R0CT-ND **
- 1 - 33 pF condensador de cerámica de parte #BC1007CT-ND **
- 2 - BAT85 diodo parte #568-11747-1-ND **
- Las cabeceras https://www.adafruit.com/products/2672
- cable de conexión (varios colores) de calibre de 22
- DC Jack de barril http://www.adafruit.com/products/373
- Batería de 9 voltios
Clip de batería de 9V http://www.adafruit.com/product/80
Estos elementos son necesarios para el montaje:
- 2 - breadboards http://www.adafruit.com/products/239 ***
- Headers largos hombre http://www.adafruit.com/products/400
Se me ocurrió que sería posible hacer un error algo de cableado a él y dañarlo. Así que incluí un accesorio para probar un circuito antes de conectar en el tablero y un circuito modular para la prueba. Si hay un error de cableado en su circuito puede saltar un 741 ciento 66 y ahorrar daños a su proyecto.
Piezas para el accesorio de la prueba:
- 1/4 tamaño placa PCB https://www.adafruit.com/products/1608
- Las cabeceras https://www.adafruit.com/products/2672
- IC de 8 pines zócalo https://www.adafruit.com/products/2202
- DC Jack de barril http://www.adafruit.com/products/373
- Chip LM741 parte #LM741CNNS/NOPB-ND **
- cable de conexión (varios colores) de calibre de 22
El circuito modular para las pruebas utiliza una fotocélula para hacer un detector de luz/oscuridad con estas piezas:
- 1/4 tamaño placa PCB https://www.adafruit.com/products/1608
- Las cabeceras https://www.adafruit.com/products/2672
- Jefes masculinos https://www.adafruit.com/products/392
- Fotocélula https://www.adafruit.com/products/161
- 10 kΩ trim pot https://www.adafruit.com/products/356
- Rojo 5mm LED https://www.adafruit.com/products/299
- Ω 470 1/4 vatio resistencia parte #CF14JT470RCT-ND **
- KΩ 10 1/4 vatio resistencia parte #CF14JT10K0CT-ND **
- cable de conexión (varios colores) de calibre de 22
* Comprar localmente en Ace hardware.
http://www.digikey.com búsqueda por número de parte.
Una placa tiene que ser la mitad o tamaño completo, una pequeña funcionará para la segunda. Las breadboards y largo masculinos encabezados se utilizan para hacer accesorios temporales para mantener los encabezados de mujer mientras se suelda a los.
.
Este es el segundo de una serie de Instructables para virutas del IC en un protoboard. El primero fue un chip 555 temporizador. El próximo será un amplificador de audio LM386. Que no será hecho durante un tiempo, es en la temprana planificación etapas.
