LEGO láser Plotter

actualización: poder publicar la programación video debido a algunos problemas para conseguir video de la cámara en el ordenador. Voy a ver si puedo conseguirlo fijo.

Para construir este plotter necesitará el sistema de invención de robótica de Lego con pocas piezas adicionales y un láser. Es muy complejo describir con solo palabras tan miran las fotos y descripciones. Alta potencia lasers pueden adquirirse en Wicked lasers. Si usted está interesado en aprender acerca de alta potencia láser ir a foros de láser

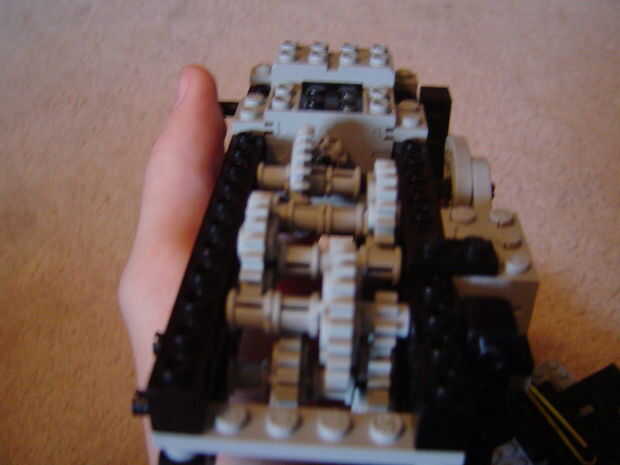

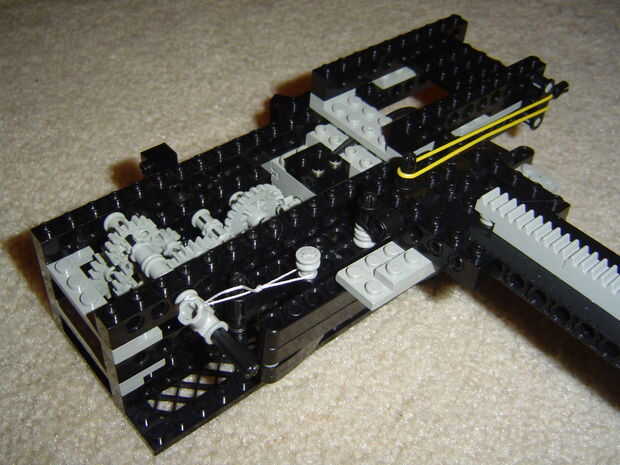

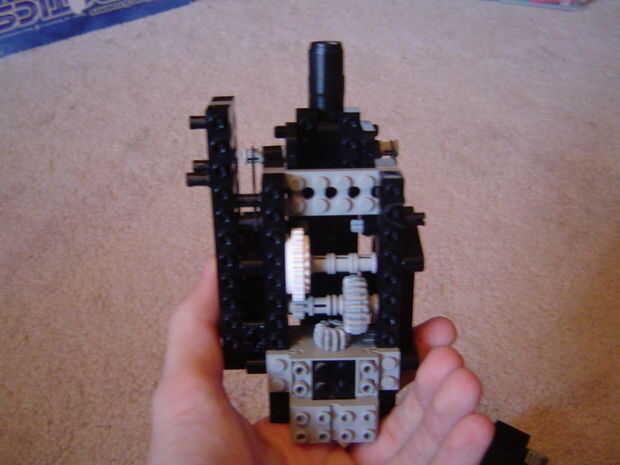

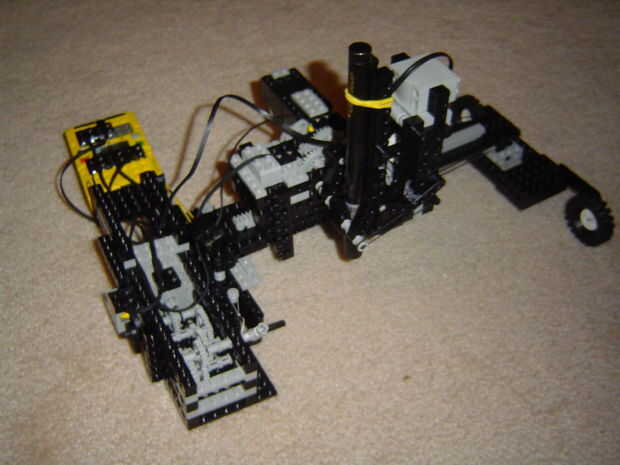

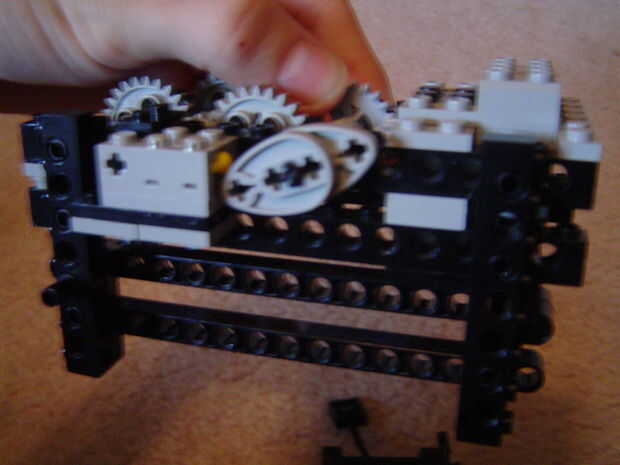

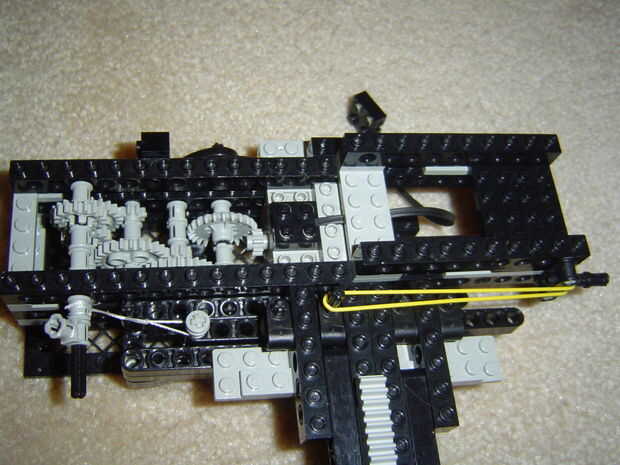

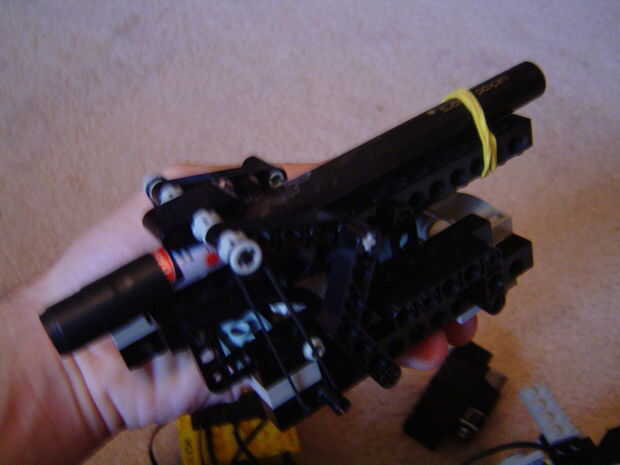

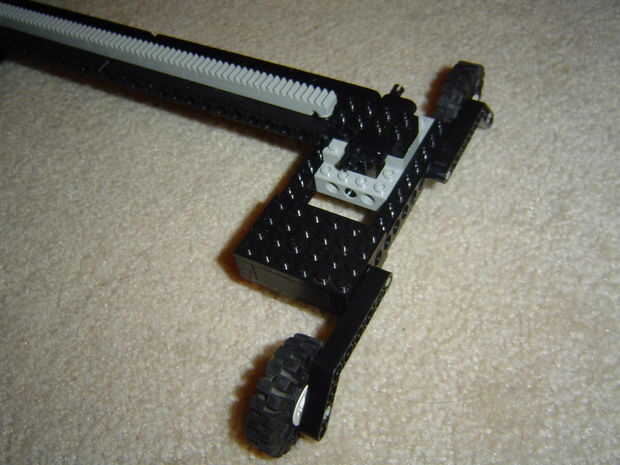

Descripción general: el robot puede moverse a lo largo de dos ejes y encender y apagar un láser. El eje X está controlado por un estante y del piñón que se mueven muy lentamente. El eje de Y es controlado por un eje de giro lento que tira una cadena conectada a la Asamblea de estante y del piñón. Cada uno de los ejes tiene un sensor táctil que se presiona sobre cada milímetro. Esto hace que el robot muy precisa ya que sabe dónde está en todo momento. La acción utilizada para encender el láser y es simple pero muy eficiente. Se desliza una pequeña parte sobre el botón en el láser. Esta parte es empujada constantemente contra el láser con bandas de goma. Así simplemente puede deslizar y apagar el botón sin tener motor correr constantemente para soltar el botón. Sólo tengo un láser 15 milliwat así que tengo que enfocar. Usé un pequeño tubo plástico que es el mismo diámetro del láser. En el extremo del tubo es un pequeño lente convexo que sacó de una mira de pistola antigua. Esto se une al extremo del láser con cinta aislante.

He subido algunos archivos y software para ver en 3D. Se instalará el software MLcad y LDview. Después de tener el software instalado, LDview abierta y deben preguntar qué archivos desea abrir. guardar todos los archivos publicaste a una carpeta y abra uno a la vez. El archivo llamado trazador láser es todo el conjunto. Te recomiendo mirar cada parte individualmente para construir luego con el archivo de trazador láser para ver cómo se ponen juntos.

Publicado por miembro de la comunidad de láser: CaptainCrash
