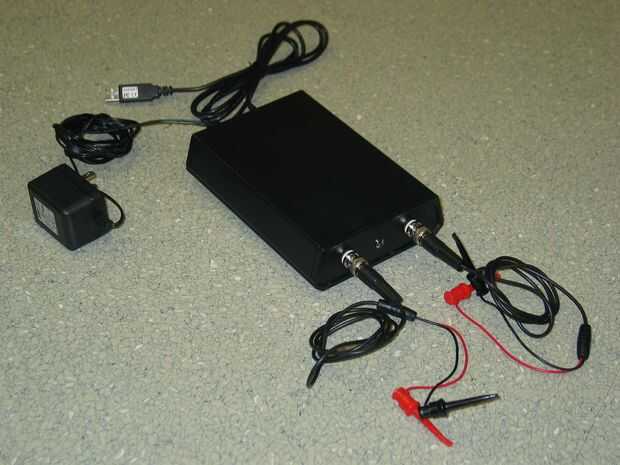

LCS - 1M - completo, de bajo costo Hobby osciloscopio

este instructable le mostrará cómo desarrollé una sencilla pero osciloscopio de muestreo digital completa que espero le permitirá obtener un comienzo exitoso en este campo. Los objetivos principales en este desarrollo fueron:

Crear algo que es realmente utilizable en la práctica - es decir, debe tener suficiente frecuencia de muestreo para cubrir al menos el rango de audio (DC hasta más de 20 kHz), y una amplia entrada de gama (desde milivoltios hasta varios voltios). El diseño actual es realmente usable hasta unos 150 kHz (frecuencia de muestreo es 1 MHz = 1 millón muestras por segundo). El rango de tensión máxima es -15 a + 20 voltios, pero también puede ir hacia abajo en la gama baja de mV.

Utilice piezas sólo disponibles, de bajo costo que no requieren habilidades especiales para no ensamblar - por ejemplo, componentes de montaje superficial pequeña. El ámbito entero se puede poner junto con un soldador barato, un cortador de alambre pequeño y alicates de punta plana.

Mantener costos tanto como sea posible y diseñar de una manera que todos los componentes son fáciles de adquirir y montar, por lo que cualquier aficionado medianamente experto puede construir su propio (ver circuito descripción más adelante).

Hacen que sea fácil de utilizar incluso un usuario sin mucha experiencia con el osciloscopio consigue un inicio rápido y haga compacto por lo que no usa mucho espacio en el escritorio.

Por último pero no menos importante, hacer un diseño abierto para que cualquier persona puede mejorar en ella. Tenga en cuenta que el diseño puede usarse sin restricciones para uso personal y no comercial solamente. Cualquier otro uso está estrictamente prohibido sin el permiso explícito y por escrito por el autor.

Usted puede obtener información adicional así como descargar los archivos originales del diseño (esquemático, diseño) y el software de alcance desde mi Página principal de osciloscopio. Desde este sitio también puede obtener el tablero de circuitos impresos pelada y (como tengo algunos izquierda) el alcance completamente montado y accesorios.

En caso de que usted se pregunta lo que más destaca LCS - 1M para su Lujo Cost Scope, egasample de 1M/seg.

¡Buena suerte!

Descargo de responsabilidad (sí, este es un mundo contencioso):

El autor de estas páginas no asume ninguna responsabilidad en relación con el diseño, construcción o uso del circuito descrito. El autor no se hace responsable de cualquier daño a personas o bienes relacionados con el diseño descrito. Esto incluye (pero no se limita a) daños a su ordenador, aptitud para una tarea específica y el rendimiento especificado. Si usted decide construir el osciloscopio y usarlo, lo hace bajo su propio riesgo. Observar normas de seguridad al soldar, así como cuando se utiliza el osciloscopio. Nunca aplique cualquier tensión superior a 20V a las entradas del osciloscopio.
