Láser por-agujero PCB fabricación en TechShop Chandler!

Si esto fue útil por favor como https://www.facebook.com/TechShopChandler ... Yonunca descubierto f no TechShop y el movimiento de software libre fabricante quisiera de esta sorprendente técnica...
-------

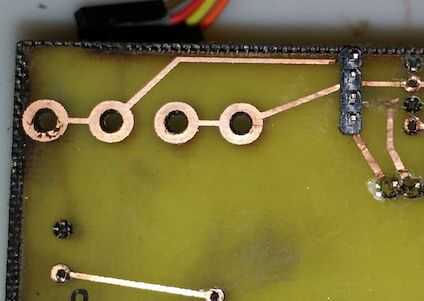

Un tiempo atrás TechShopJim escribió un gran instructable sobre grabado PCB. He utilizado este método y tuvo grandes resultados para la superficie de montaje y rastros de cobre básico (no a través del orificio) pero tengo varios componentes que dependen de pernos encabezado también conocido como "a través del orificio" piezas. Así que necesitaba una manera rápidamente etch y perforar con precisión. Pensé que una manera de aprovechar los lasers de TechShop no sólo grabar sino taladro a través del agujero en placas grabadas (con expuesta FR4 / tablero de fibra de vidrio) para que varios arduino y otras partes de la protoboard se pueden soldar. Sí con algo de grasa de codo e ingenio, TechShop puede ahora ser su servicio completo PCB DIY fab tienda ;)
