Lanzador de Grappling Hook (2 / 15 paso)

Paso 2: planes de

Nunca he sido un gran usuario de cualquier programa de CAD así que espero que serán suficiente con estos dibujos. Esto es sólo para darle una visión general del diseño que era la parte más difícil en segundo lugar junto a la obtención de los materiales.  Diseño de un sistema de lanzamiento robusto tomó varios intentos y finalmente llegué a este uno que parecía bastante sólido.  Cada paso que he tratado de incluir un dibujo sobre lo que nos estamos montando para hacerla tan fácil como sea posible a seguir. Todas las uniones son con cinta de teflón.

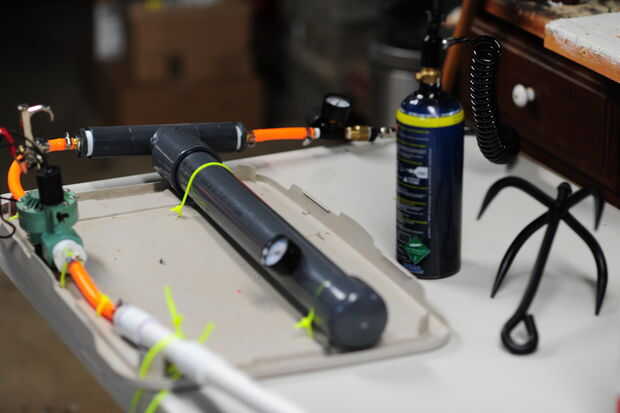

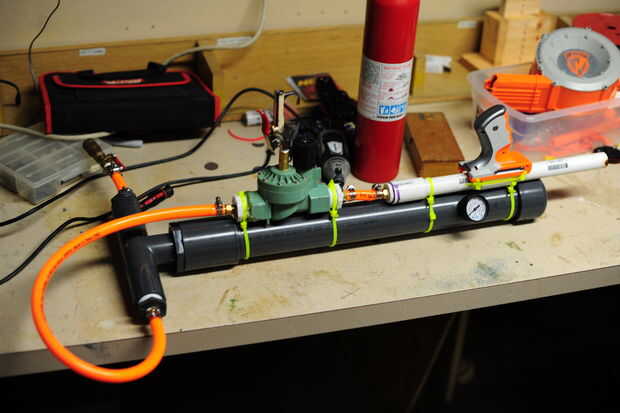

El concepto detrás de esto es simple, crear un lanzador seguro, fuerte y poderoso.  Originalmente (como se ve en la foto) construí el dispositivo de PVC SCH-80 pero siempre tengo la idea de que en poco metralla demasiado Mieda y ABS (que sólo astillas) era demasiado difícil de encontrar.  También, la PVC no Feria muy bien en el frío.  Que también conduce a la fuente de aire, CO2 (que todos conocéis los paintballers pueden hacer mucho frío).  Así que en vez de la segunda versión, hice todo lo posible más fuerte (un montón de metal).  Usted podría conseguir lejos con esto de construcción de PVC pero no quería correr el riesgo de cualquier cosa que explote si fui para arriba en la gama de 150-200 psi (aunque mi actual golpe de seguridad válvula está valorada en 175 psi).  (Me mensaje personalmente si desea que los planes para esta pistola ya que es mucho más fácil de hacer si buscas un proyecto rápido).

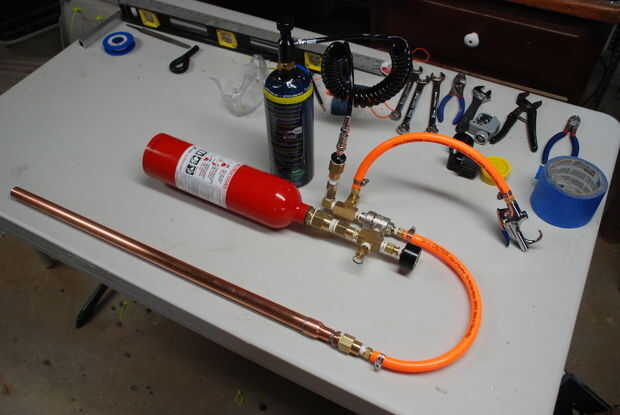

La versión final comienza con el CO2 procedente de un cilindro de paintball.  Entra en la pistola por una válvula de retención (para asegurar que no sale una vez que entra en el tanque) y luego por una válvula de escape rápido (QEV).  El tanque tiene un medidor para presión, de un golpe la válvula de seguridad que libera el aire más de 175 psi para que nada estalla (aunque el sistema puede manejar probablemente hasta 300 psi).  Cuando el aire esté completamente cargado, una pistola de soplado se utiliza para cambiar la dirección del flujo en la válvula para permitir que el aire en el tanque de salida a través del barril y de ahí lanzar el proyectil.
