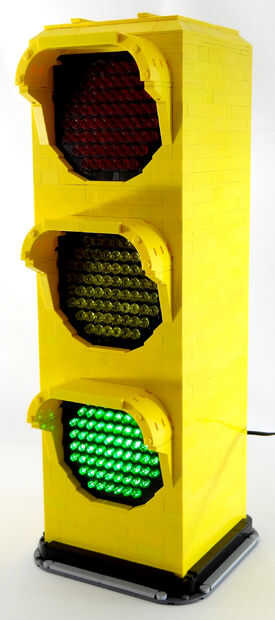

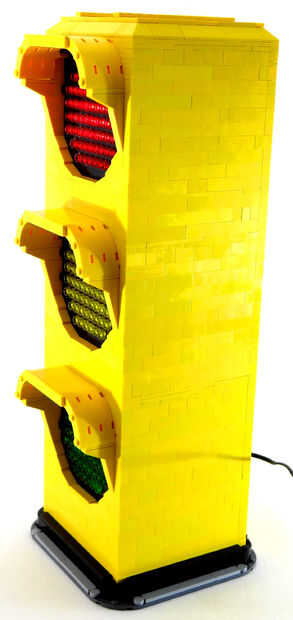

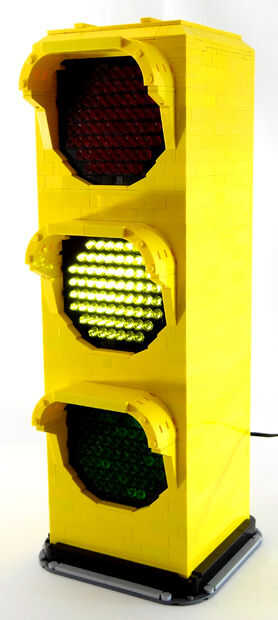

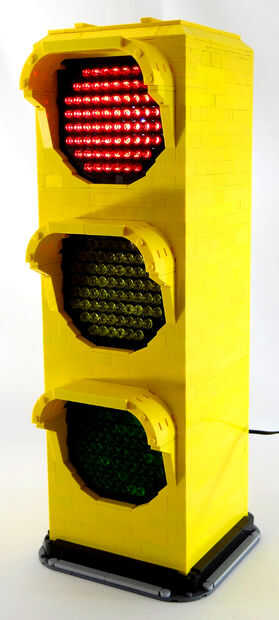

¿Lámpara de señal de tráfico de LEGO totalmente funcional

como muchos de ustedes saben, la mayoría de mis creaciones de LEGO son una mezcla de mis pasiones de la infancia, sobre todo transformadores, Nintendo y uh, de semáforos? Sí amigos, es un hecho de Barón von Brunk poco conocido, pero cuando era un muchacho wee, tenía una obsesión poco convencional con equipos de construcción de las señales, las señales de tráfico y carretera. Cuando otros en mi grupo de edad en el momento eran garabatos fotos de Batman con lápices de colores, yo estaba dibujando innumerables imágenes de diferentes señales y conos de construcción naranja. De hecho, mi mamá solía pillar roadcones de obras y dar em me extrañas como juguetes. Yo soñaba con crecer y no solamente vivir en una casa llena con ladrillos LEGO, juegos de Nintendo y figuras de Transformers, sino con auténticas señales y luces en las paredes. Dicho esto, como tradicionalmente he construido LEGO transformadores o proyectos relacionados con LEGO Zelda/Mario en el pasado, decidí construir una totalmente funcional (y cerca de tamaño natural) lámpara de señal de tráfico, construida casi en su totalidad de piezas de LEGO, sin el cableado eléctricas y luces! El semáforo real sí mismo está hecho de piezas de LEGO (un total de aproximadamente 1.700 +), mientras que sólo los cables, luces, enchufe e interruptor no LEGO--sin otras modificaciones, tales como pintura, pegamento, lija, ni corte.

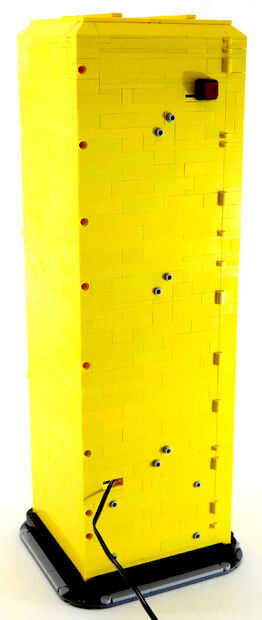

Este proyecto no es una fácil construir por lo menos, tampoco es una cosa barata que puede bofetada junto con partes eléctricas al azar. La construcción de LEGO fue un proyecto muy modificada que pasó por un montón de revisiones en el programa 3D LEGO Digital Designer, así como en la vida real. Como resultado, la parte física de LEGO de este proyecto mediante el archivo LDD puede diferir de lo que se ve en el resultado final, y si usted intenta construir uno usted mismo, usted puede notar algunas diferencias.

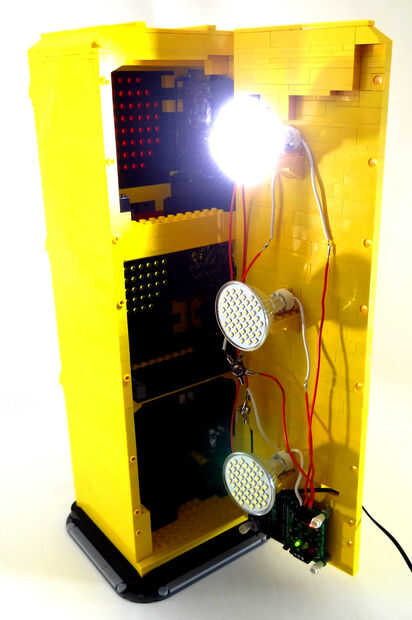

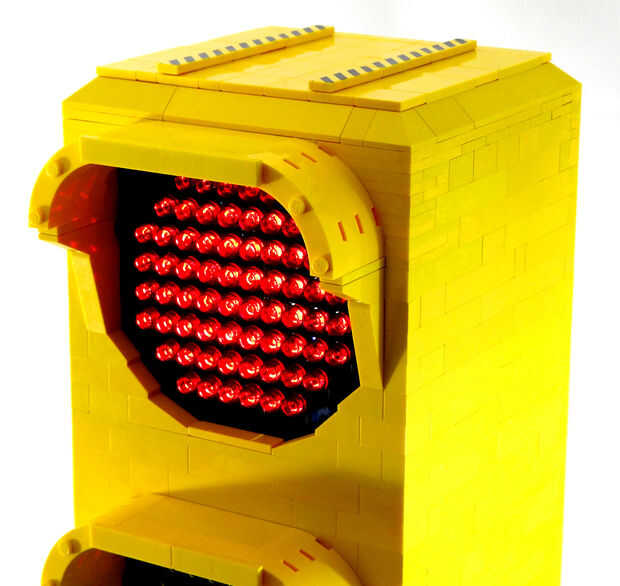

El sistema eléctrico parece algo complicado, pero es realmente algo simple, si tienes un conocimiento básico de soldadura y el cableado. El 'cerebro' del proyecto es realmente un modelo del ferrocarril semáforo controlador que he comprado en eBay y entonces en última instancia por cable en la infraestructura de la lámpara del tráfico. Las bombillas son caros focos LED que utilizan muy poca energía eléctrica, sin embargo tienen una fuerte salida iluminada. En términos simples, la estructura LEGO sirve como una casa, dentro de la "casa" es tres focos aparejados para arriba a un microchip que los ciclos a través de los colores como una luz de tráfico real, y el frente de la "casa" utiliza una rejilla de color transparentes piezas de LEGO que actúan similar a un conjunto de Lite Brite (o casi que se asemeja a un racimo de LEDs encendidos). Este sistema de "Brite Lite" fue cubierto en mi popular mosaico LEGO lámparas tutorial, que explica los principios detrás de las rejillas de luz color.

Como mi otros LEGO proyectos que animo fans duplicar y hacer cambios en este modelo en particular puede ser alterado según su deseo. Usted puede renunciar a la porción entera eléctrica han construido y en lugar de incorporar un sistema Arduino y control vía ordenador. Usted puede incluso meterse con los colores o diseño, como hacer una flecha verde de la luz verde. Es todo a usted.

Aquí están los siguientes recursos para las partes:
  1. LEGO Digital Designer (descarga gratuita) - programa de CAD 3D para la fabricación de modelos LEGO - oficialmente producido por grupo de LEGO y no un tercero programa.
  2. Mi semáforo señal LDD archivo (alojados en mi web) -descargar el programa anterior e importar este modelo, que tiene su propia guía de edificio 3D incluida dentro. Aquí hay un enlace espejo en mi Google Drive. La lista de instrucciones de la guía y las piezas en una presentación de diapositivas de formato HTML se puede ver aquí.
  3. SuperBrightLEDs.com - un sitio excelente para comprar bombillas LED. Las luces particulares que utilicé en mi modelo se pueden encontrar directamente aquí - 48SMD LED MR16, blanco fresco, $9,95.  Tres de ellos necesitarás si planeas hacer un duplicado directo de mi diseño. Recomiendo conseguir los bulbos sólidos blanco 6.500 K, ya que tienen gran brillo, como opuesto a las luces rojizas, ámbar y verdes (del mismo producto), ya que son especie de sordo. Si usted compra estas luces, que necesitarás este tipo específico de base de la bombilla (necesitarás tres, por supuesto) de la casa. Estos casquillos de bombilla especial tienen dos pequeños orificios perforados en ellas, que son sólo la separación correcta de ser penetrado por una antena LEGO o pin, que se verá más adelante al montar todo el asunto.
  4. BrickLink.com - en este punto que voy a hacer la suposición de que eres un maestro artesano LEGO altamente calificado, así este enlace es bastante explica por sí mismo. Para aquellos de ustedes fuera del bucle, enlace de ladrillo es un enorme en línea "tienda del caramelo" para nuevas y usadas piezas de LEGO. Mi archivo LDD para el semáforo contiene una lista completa de las piezas; sólo para dar una advertencia razonable, este proyecto, según el archivo LDD--contiene exactamente 1.779 piezas de LEGO. Si eres un constructor principiante y carecen de la paciencia y la capacidad de sentarse a armar un modelo titanic de este calibre, no recomiendo tratar de esto. También tenga en cuenta que más ladrillos LEGO también es igual a más gasto. Aunque esta estructura es bastante sencilla y requiere de mucha de la albañilería simple y técnicas de ingeniería, en contraposición a algo loco elaborar como mi LEGO Nintendo 64 transformador. La porción LEGO de este semáforo es básicamente una caja amarilla muy grande con una puerta en la parte posterior, para ser francos.
  5. Circuito de Control de semáforo modelo del ferrocarril - personalmente elegí una versión DC premontada de este artículo, para ahorrar tiempo y por lo que se pueden fácilmente modificar para potencialmente convertirse en portátil y funcionamiento con pilas. CA la versión es ligeramente más caro pero puede utilizar más grandes bombillas de luz de 120 v con un amperaje mayor. La versión DC es más barata, pero se limita a pequeños focos como LEDs, por lo tanto, por qué elegí también ya bombillas de bajo voltaje tienden a tener menor potencia de salida y tendría menos posibilidad de derretir mis ladrillos LEGO. La controladora DC requiere un adaptador de CA (salida de 12VDC) a empalmar en los terminales de tornillo, que usted leerá sobre en el paso 2).
  6. Radio Shack - necesitarás las siguientes cosas para imitar mi diseño verbatim: interruptor de palanca on/off, cable de calibre 22 o 20, soldador/engranaje, adaptador de entrada de 120VAC 12VDC salida y espada pequeña y terminales de anillo.

Si eres capaz de comprar/descargar todos los elementos anteriores, proceder a obtener la totalidad del lote y luego pasar a los siguientes pasos para obtener información sobre la Asamblea! Sólo para dar una estimación, probablemente pasarás más $100 en una de estas ventosas; más de la mitad de eso es la parte electrónica sola; Tuve suerte de tener un montón de viejos adaptadores en mi armario y el soldador, terminales de la espada, y los cables eran restos de mi controlador de NES de LEGO gigante. Una vez más, esto no es un proyecto fácil ni barato para construir, si eres inexperto con LEGO construcción así como trabajo eléctrico básico. Incluso algunos de los fracasos iniciales con la iluminación y construcción LEGO pueden parecer más bien frustrantes.

Yo seguiré los pasos de montaje bastante sencillo, con algunas notas en la parte de construcción de LEGO y un esquema muy básico para ir junto con.
