La realización de un cardán sin cepillo bricolaje con Arduino (6 / 14 paso)

Paso 6: Girar el Motor sin cepillo utilizando los programas existentes

Volviendo a mi proyecto, "Cómo ..." se describe aquí por primera vez en este instructable.

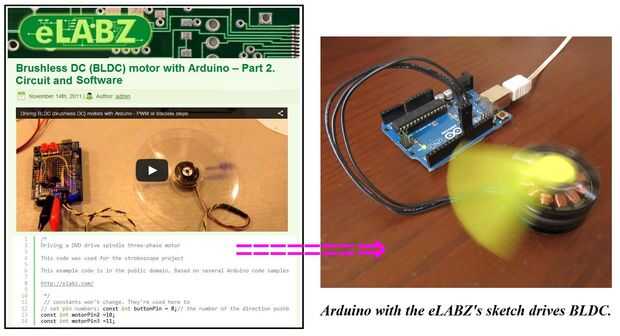

En el artículo mencionado en los anteriores autores paso gire el Motor sin cepillo utilizando Arduino. Allí se refieren a un anterior artículo escrito por eLABZ. Y usan el programa en él. En el artículo consultado que el autor eLABZ explica cómo hacer un aparato con Motor sin escobillas sacó de una vieja unidad de DVD.

Lo que sé (*), este es el único artículo que contiene el conjunto completo de información para girar el Motor sin cepillo utilizando Arduino solo. Este artículo está construido de 3 secciones. (* Ahora encontré otro video . Tiene sólo la información mínima).

  1. Aprender los conocimientos fundamentales de Motor sin escobillas (3 fases)
  2. Motor sin cepillo giratorio usando Arduino
  3. Poner materiales juntos para estroboscopio

:

En la segunda sección sobre dos programas alternativos para Arduino se proporcionan para girar el Motor sin cepillo. He leído de ellos y su comentario con una ilustración en el artículo. Y entendí que sólo debo suministrar tres voltajes de CA que las fases son cambiados de puesto por 120 grados a los tres alambres con Motor sin escobillas sin ningún orden en particular. De hecho el Motor sin cepillo he comprado gira fácilmente con Arduino y un programa de imitación, que contiene las líneas solamente para suministrar estos tres voltajes al motor. El documental (5) muestra que el Motor sin cepillo de gira con Arduino sólo.

:

[DOCUMENTAL (5)] Girar el Motor sin cepillo de 3 fases con Arduino y onda cuadrada de AC

:

Aquí explico cómo girar sin escobillas del Motor mediante el uso de Arduino UNO. Necesita obtener un Motor sin cepillo de 3 fases. Creo que tiene tres cables.

  1. Conecte estos cables a los pines 9, 10 y 11 en el Arduino UNO en ningún orden en particular
  2. Descargar los dos archivos pdf adjuntos al final de este paso a su PC
  3. Abrir en la aplicación correcta del lector
  4. Copia todo el texto en cualquiera de ellos
  5. Pegar la copia al IDE de Arduino y corregir erratas
  6. Subir programa corregido al usar el IDE de Arduino

Cada uno de estos programas está basado en el original suministrado por eLABZ. Un motor de alto par de torsión de tipo cardán girar inmediatamente en la subida final. Por otro lado algunos alta-velocidad-tipo modelo RC no puede girar con el poder de Arduino. Luego puede usarse alguna batería exterior y motor controlador IC. En el documental (6) baterías externas y controlador IC se utilizan. En la mitad anterior de este video se gira un tipo de alto esfuerzo de torsión y en este último se gira a alta velocidad tipo respectivamente.

:

[DOCUMENTAL (6)] Dos tipos de Motor sin escobillas con Arduino, baterías externas y CA de la onda de seno de rotación
