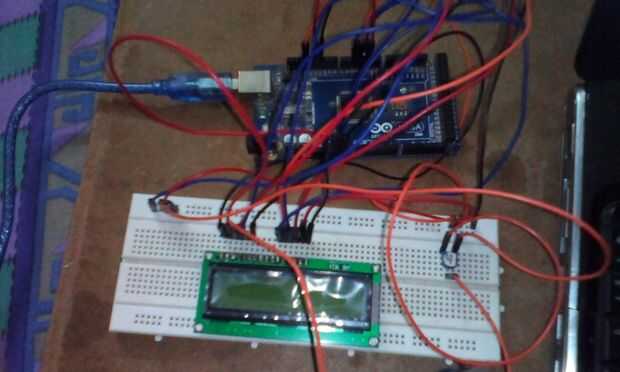

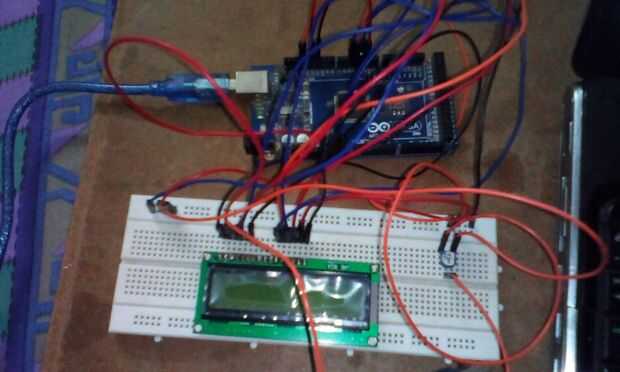

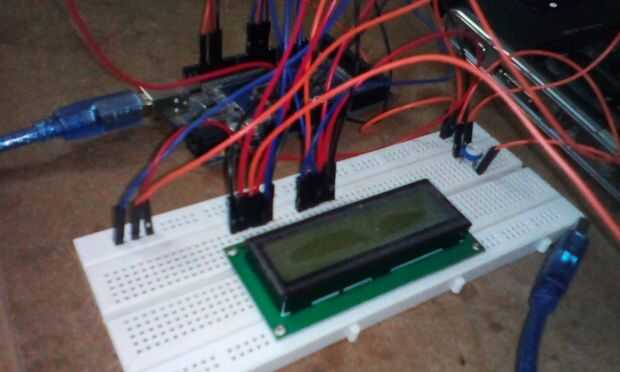

Es parte de ser necesario

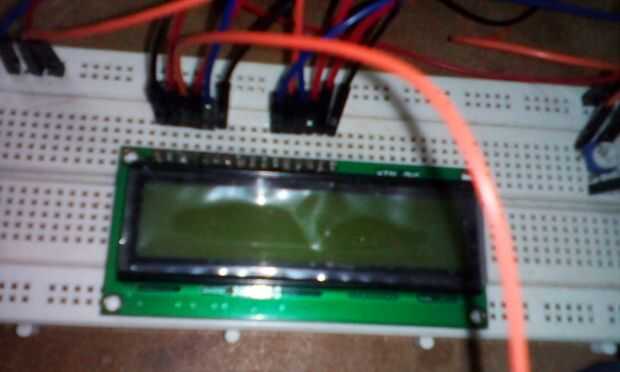

1. JHD162A LCD
2 placa Arduino
3. potenciómetro
4 los cables de puente
¿Qué es LCD?
LCD (pantalla de cristal líquido) es la tecnología utilizada para las exhibiciones en portátiles y otros equipos más pequeños. Como diodo emisor de luz (LED) y tecnologías de gas de plasma, pantallas LCD permite muestra ser mucho más fino que la tecnología de tubo de rayos catódicos (CRT). Pantallas LCD consume mucho menos energía que los LED y pantalla gas muestra porque trabajan en el principio de bloqueo de luz, en lugar de emitirlo.
Una pantalla LCD se hace con una matriz pasiva o una rejilla de pantalla de pantalla de matriz activa. Matriz activa LCD también es conocido como un transistor de película fina (TFT) pantalla. La pantalla LCD de matriz pasiva tiene una rejilla de conductores ubicados en cada intersección de la cuadrícula de píxeles. Una corriente se envía a través de dos conductores de la red para controlar la luz para cualquier pixel. Una pantalla de matriz activa tiene atransistor ubicado en cada intersección de pixel, que requiere menos corriente para el control de la luminancia de un píxel. Por esta razón, la corriente en una pantalla de matriz activa puede ser encender y apagar más con frecuencia, mejorando el tiempo de refresco de pantalla (el ratón aparecerá moverse más suavemente a través de la pantalla, por ejemplo).
El nombre y funciones de cada pin del módulo LCD JHD162A se expone a continuación.
Pin 1 (Vss): conector de tierra del módulo LCD.
PIN2 (Vcc): + fuente de 5V se da a este pin
PIN3 (VEE): clavija de ajuste de contraste. Esto se hace conectando los extremos de un potenciómetro de 10K a + 5V y tierra y luego conectar el pin de control deslizante con el conector de VEE. El voltaje en el pin v define el contraste. El valor normal es entre 0.4 y 0.9V.
Pin4 (RS): Registro seleccione pin. El JHD162A tiene dos registros: comando registro y datos de registro. Lógica de alto en el pin RS selecciona registro de datos y lógica bajo en el pin RS selecciona registro de comando. Si hacemos la RS perno alto y poner unas datos en las líneas de datos (DB0 a DB7) será reconocida como una de datos. Si hacemos la RS pin baja y poner una de datos en las líneas de datos, entonces se tomará como un comando.
Pin5(R/W): Modos de lectura y escritura. Este pin se utiliza para seleccionar entre leer y escribir de modos. Lógica de alta en este pin modo de lectura y lógica baja en este pin activa modo de escritura.
Pin6(E): Este pin es para habilitar el módulo LCD. ALTA a baja señal en este pin será activar el módulo.
Pin7(DB0) para Pin14(DB7): Estos son los pines de datos. Los comandos y los datos se ponen en estos pines.
Pin15(LED+): Ánodo de la retroiluminación LED. Cuando opera a 5V, debe conectarse una resistencia de 560 ohm en serie a esta clavija. En arduino basado en proyectos el LED luz de fondo puede ser alimentado desde los 3, 3V fuente en la placa arduino.
Pin16(LED-): Cátodo de la retroiluminación LED.
