Paso 5: Desmontar las tomas de corriente de RF

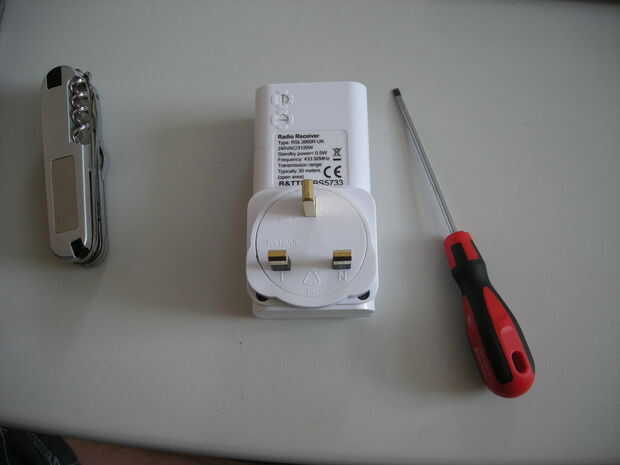

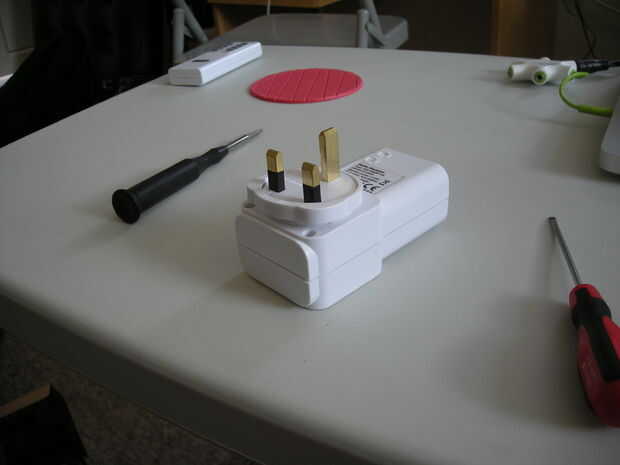

Primero use un destornillador plano para hacer palanca del anillo alrededor de los dientes (hay que algún tornillo medio expuesto agujeros justo debajo que hacer esto muy fácil). El anillo es conectado a los dos bombeos inferiores y en la parte superior. Utilice la cuchilla para liberar los dos bombeos más bajos y luego debe ser capaz de Levante con las manos.

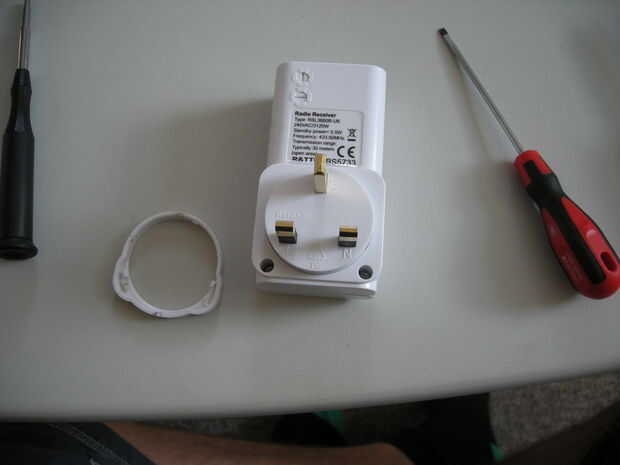

Ahora están expuestos los dos tornillos (están en los agujeros). Los tornillos son una seguridad Torx T15. Usé un destornillador pequeño de cabeza plana que no importa dañar para romper el punto de seguridad en el tornillo y luego un destornillador Torx T15 para quitar los tornillos. Recomiendo altamente usar el destornillador correcto para evitar mucho de frustración!

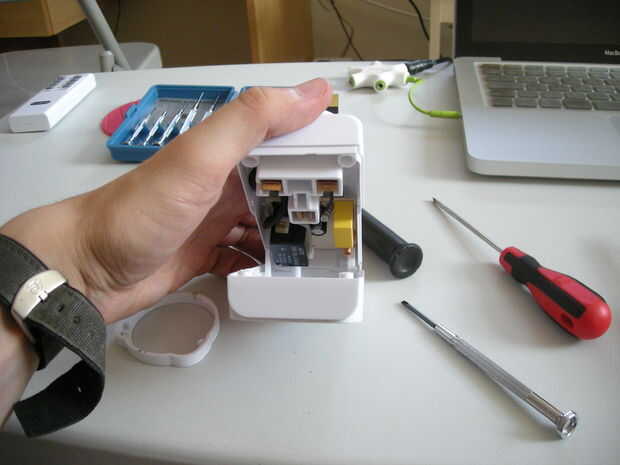

Una vez que se han anulado los tornillos debe ser capaz de abrir la parte inferior de la toma. Se recorta la parte superior por dos pestañas de plástico pequeñas. Levantar la parte inferior debe hacer la parte superior saltar. Si usted está realmente preocupado por dañar el recinto se puede utilizar una hoja para empujar las lengüetas y suelte la parte superior de esa manera.
La parte que nos interesa está en la parte conectada a la pequeña placa de circuito. No toque el tornillo en el plástico que cubre en la parte superior izquierdo del tablero. Esto es parte de las antenas y moverla, incluso ligeramente, puede tener efectos enormes en la gama.

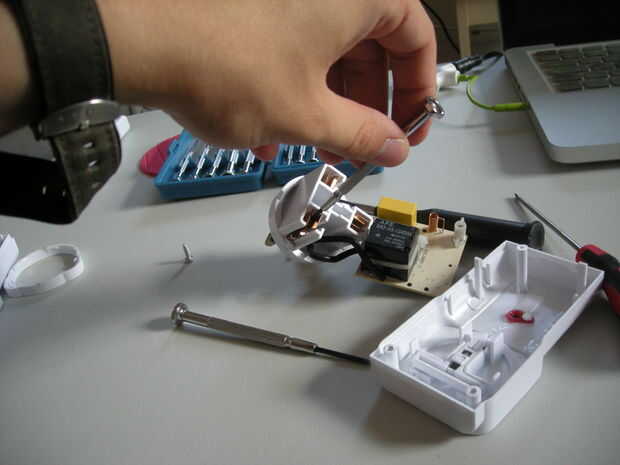

Usted tendrá que desconectar los tres cables de los tres terminales (puede ser un número diferente para los diferentes países: Supongo que Estados Unidos tendría sólo dos). La forma más fácil de llegar a los cables gruesos es deshacer el pequeño tornillo en el terminal de mano derecha (un pequeño flathead debe hacer el trabajo). Entonces puede utilizar un destornillador plano para levantar la mitad superior de la parte inferior media.

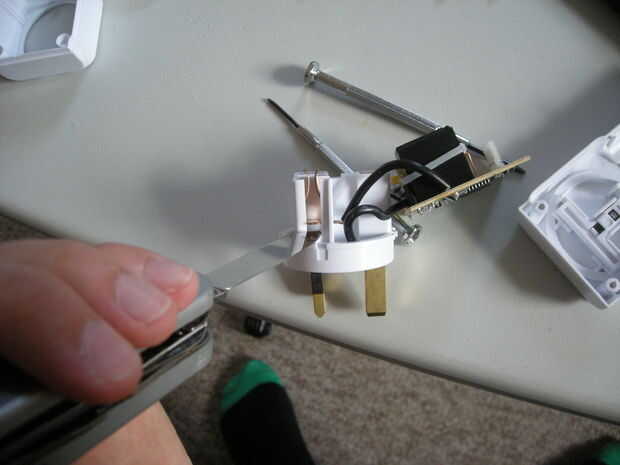

A continuación cortar los cables de los terminales (es mejor tratar de mantener tanto cable como sea posible tan cortado como cerca de los terminales como puedas). El terminal liberado es fácil; los otros dos son fijos y un poco más incómodo.

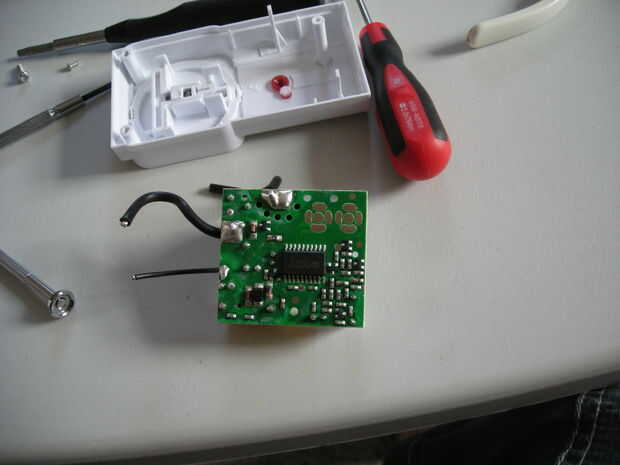

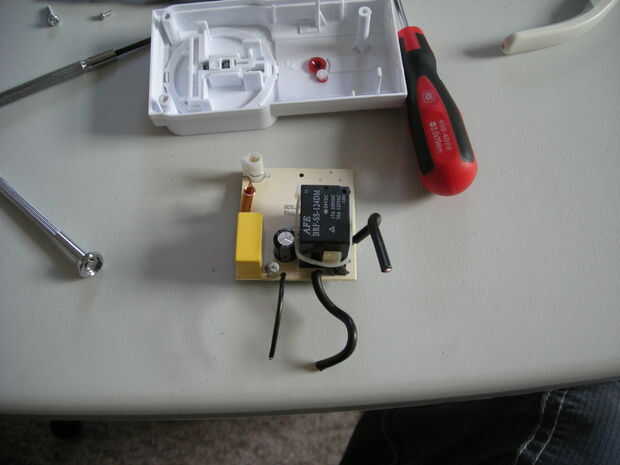

Ahora debe tener la placa de circuito de la caja.
En la parte posterior de la placa de circuito que se verá las dos secciones de metal de cinco elementos que se utilizan para seleccionar que canal la Junta responderá a.

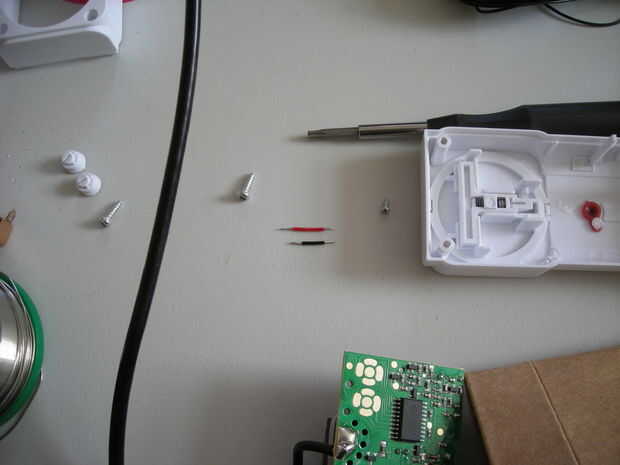

Se necesita obtener o hacer dos puentes pequeños. Solo usé un par de longitudes muy pequeñas del alambre con los extremos pelados. Estos puentes necesitan ser soldadas a la tarjeta para seleccionar permanentemente qué canal la Junta responderá a. Esto puede ser bastante incómodo y me encontré con un titular de la tarjeta de circuitos (Panavised Jr) y ayudar a mano/lupa muy útil aquí.
Si nos fijamos en la parte trasera de la carcasa, la orientación de los números será el mismo que el tablero hojeado por encima (es decir 1 y en el extremo izquierdo, 2 y II en la parte superior, 3 y III a la derecha y 4 y IV en la parte inferior. Cada centro punto necesita ser conectado con uno de los cables de puente a lo circundante apropiado para el canal o el grupo deseado.
¡ Felicidades! Cómo tienes la configuración del tablero para hacer su hacer una oferta!
