Hombre Pac gesto controlado con Arduino y Grove gesto módulo (3 / 8 paso)

Paso 3: Entonces, ¿qué es exactamente este bosquete - gesto?

OK, comunicado oficial:

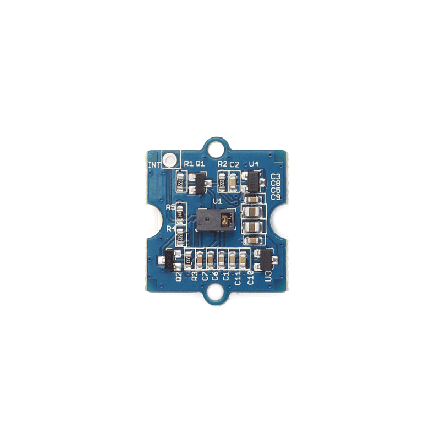

El sensor de Grove - gesto es PAJ7620U2 que integra la función de reconocimiento de gesto general interfaz I2C en un solo chip. Puede reconocer gestos básicos 9 incluyendo mover para arriba, bajar, moverse a la izquierda, mover, etc. con un simple golpe de mano, y la información de estos gestos puede acceder simplemente través del bus I2C.

Mi definición:

Es una pieza de hardware, y reconocer gestos con las manos diferentes 9:

  1. Moverse a la derecha
  2. Moverse a la izquierda
  3. Mover hacia arriba
  4. Mover hacia abajo
  5. Avanzar
  6. Moverse hacia atrás
  7. Círculo de las manecillas del reloj
  8. Contador de círculo hacia la derecha
  9. Ola

En este proyecto solo utilizado los 4 primeros gestos para controlar al Pac-man y el gesto de las manecillas del reloj del círculo para iniciar el juego.

Funcionamiento de este módulo:

Que yo sepa que el módulo integra sensor de matriz para la extracción del objeto, cuando la mano del barrido a través del sensor, la información del gesto es reconocida y almacenada en la prohibición de registro, simplemente acceder a esta información vía bus I2C.

La gama de detección es cerca de 5-15 cm, que es lo suficientemente bueno en la mayoría de los proyectos del gesto controlado.
