Paso 5: Alimentación de la placa
Usted puede alimentar el Atmega328p-pu con voltaje entre 1.8 - 5.5v (según la hoja de datos) para que puedas usar dos baterías AA-clasificadas (es decir. 3.0v) al poder, que está bien a menos que tengas otros tableros/sensores que requieren diverso voltaje.
Muchas aplicaciones requieren 5v puede obtener para UNO o los módulos USB/TTL ya que tienen un pin que proporcionan 5v regulados.

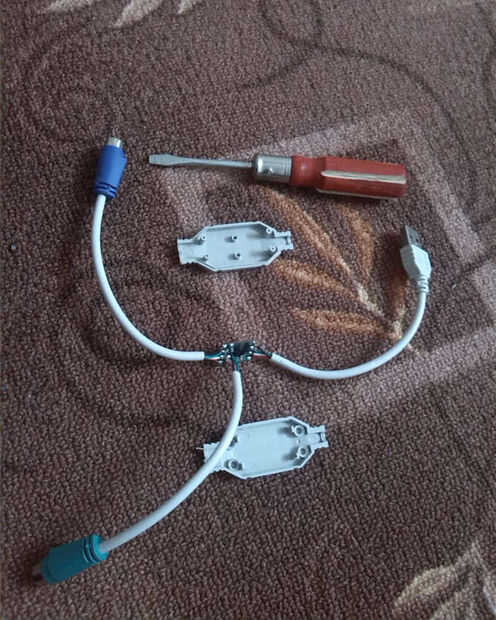

Al no usar UNO ni los módulos USB/TTL, puede obtener 5V regulada estable de cualquier cargador USB, si no tienes un módulo/zócalo del USB que usted puede hacer su propia reciclando cualquier adaptador como en la imagen.
Conseguir 3v3 regula voltaje
Algunas aplicaciones depende dos voltajes (5v que alimenta la principal tensión uC y 3v3 para algunos pequeños sensores o módulos). Como en el paso anterior puede utilizar el pin de 3v3 en tu placa de Arduino o asegúrese de escoger un módulo USB/TTL 5v y 3v3.
Hacer su propio regulador de zener
Uno puede considerar el uso de 3 baterías del AA (4.5v) y un resistor de divisor para proporcionar 3.3v voltaje, no podemos porque la corriente (en mA) no es constante porque el módulo o el sensor en 3.3v probablemente tienen componentes activos y diferentes Estados.
Diodos Zener puede utilizarse como el regulador más simple y barato, especialmente cuando tenemos que lidiar con pequeñas magnitudes corriente. Doides Zener en inversa sesgo no permite corriente fluyendo por debajo de la tensión nominal (3, 3V se escribe generalmente como 3v3) y permitir que la corriente de todo flujo cuando se supera ese límite qué regulador permite sobre. Sólo necesita un resistor de muy pequeño (poner en paralelo si no tiene valores pequeños) para consumir exceso de voltaje.
Así que si tenemos 3 baterías del AA (4.5v) y queremos proporcionar 3.3v voltaje a algún módulo y todos los 4.5v a protoboard podemos utilizar un doide zener de 3v3 sola y tomar los 3.3v regulado entre sus extremos. Si utilizamos la resistencia de 10 ohm podríamos suministrar potencia hasta 120 mA (porque la corriente pasa a través de la serie V/R y V entre los bordes de resistencias es el exceso del regulador que es 4.5-3.3 = 1.2 tan 1.2/10=0.120A=120mA)

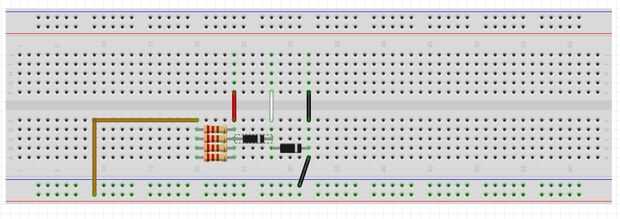

Así que si tenemos 4 pilas tipo AA (6v) y podemos proporcionar Compro 5.0v y 3.3v utilizando dos zener doids uno es claramente 3v3 y el otro es 2v7 (que es 5v - 3.3v = 2.7v) en serie y conectar en serie con un resistor pequeño vamos a decir 10 ohmios y en este caso podemos suministrar hasta 100 mA. (el exceso de tensión es 6.0-5.0 = 1.0 tan I=V/R=1.0/10=0.1A=100mA)
