Este instructable le mostrará cómo construir una pantalla táctil portátil
Osciloscopio para menos de 40 U$!
El osciloscopio es uno de los más poderosos electrónicos instrumentos que
está disponible para los ingenieros, los experimentadores y aficionados de la electrónica. Es
utilizan principalmente para señales de measue varían con el tiempo. Cualquier momento usted tiene una señal
que varía con el tiempo (lentamente, rápidamente o periódicamente) se puede utilizar
un osciloscopio para medir, visualizar y para encontrar cualquier inesperado
características en él.
Podemos utilizar un osciloscopio para observar y estudiar las características de señal
que de lo contrario podríamos no ver.
Usted aprenderá sobre el Arduino mega analógico al convertidor digital (ADC).

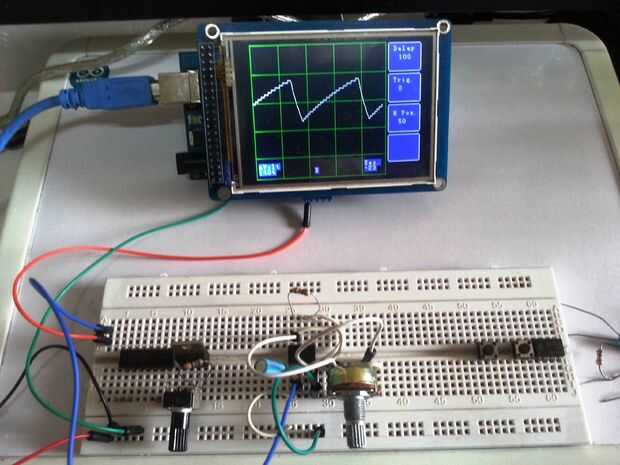

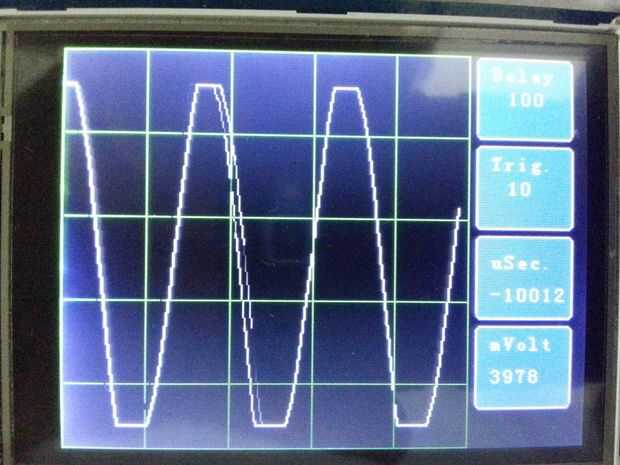

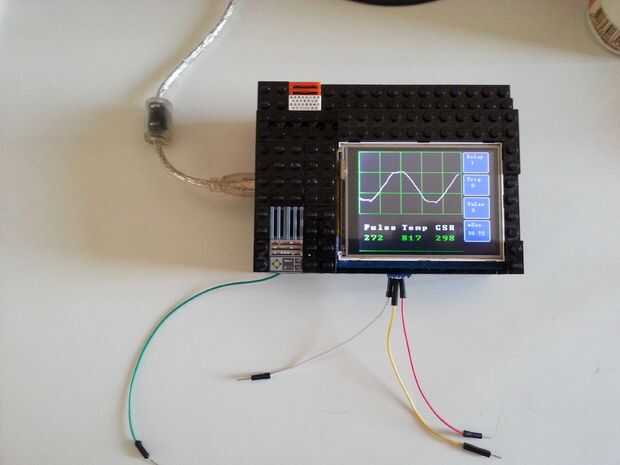

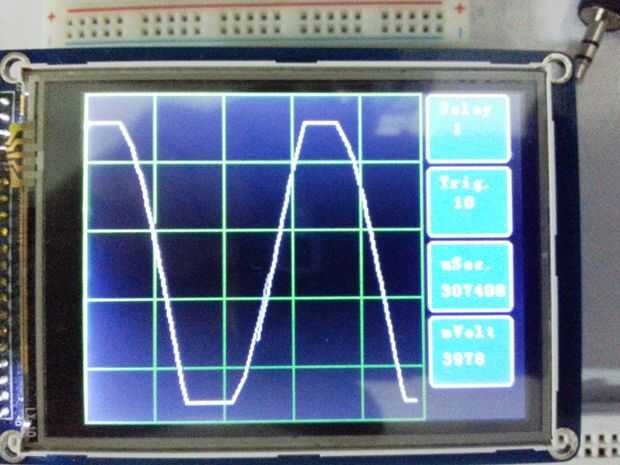

Utilizaremos la entrada A0 analógica Arduino al tiempo de captura y muestra
diferentes señales por escribir un programa que también mostrará las señales de
en un 3,8" TFT LCD táctil pantalla y será introducir datos para modificar la
comportamiento de osciloscopio, usando las capacidades táctiles de la pantalla.
Antes de comenzar a construir y de programación, permite revisar algunos basic
características de un osciloscopio.
Estas son las funciones que usted puede controlar en la mayoría de los osciloscopios:
Velocidad de barrido. Velocidad de barrido se mide generalmente en unidades de tiempo por distancia,
como milisegundos/centímetro o milisegundos por división. Esto podría también
se denomina la sensibilidad horizontal.
Sensibilidad vertical. Es la medida de lo sensibles del punto de la pantalla
es la tensión aplicada a los terminales de entrada. Generalmente se mide en
voltios/centímetro o voltios por división.
Una señal de disparo se puede generar cuando el valor de la señal alcanza algunos
determinado nivel - el nivel de activación. En la mayoría de los casos se puede establecer el gatillo
nivel a un valor de tensión de su elección. Un trigger se utiliza para capturar y
estabilizar la forma de onda en la pantalla, o para esperar un evento antes de
capturar los datos
.
El osciloscopio, como mi canal 4 DC DVM, no será tan preciso como
una unidad comercial, pero funciona bastante bien para baja tensión y las frecuencias bajas.
