Gristleizer sintetizador módulo construir guía de

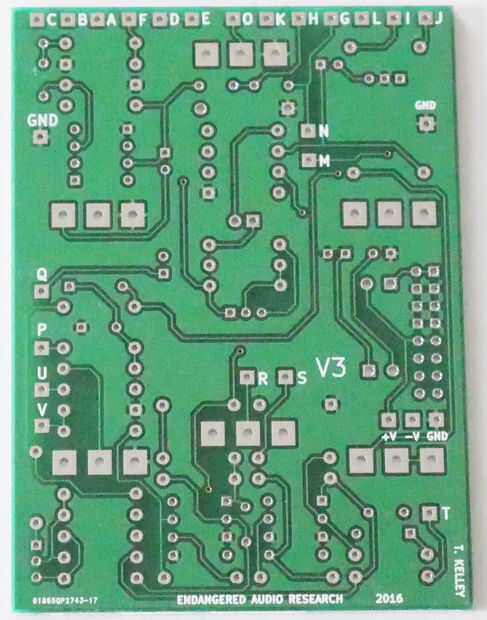

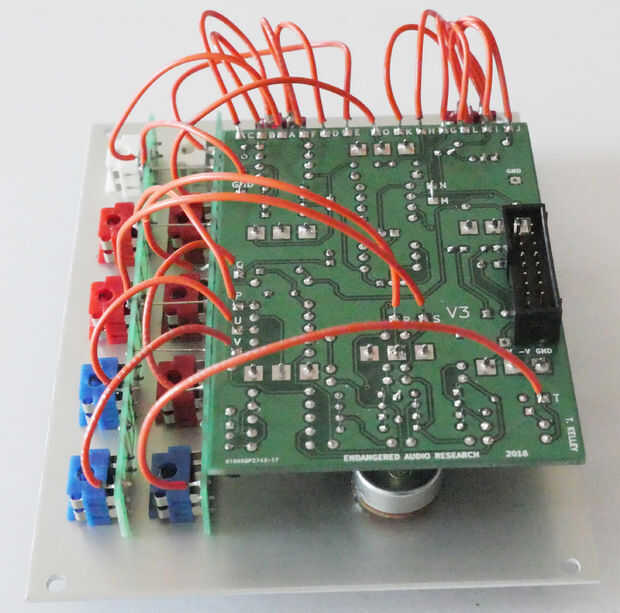

Este instructivo le guiará a través de la construcción de la Gristleizer de investigación en peligro de extinción de Audio desde un kit o PCB. Pasos que son kit o PCB sólo será marcada (Kit) o (PCB) respectivamente.

Aunque esta versión está pensada para Eurorack, usted también puede instalar en 5U, MOTM, Serge u otros sistemas que funciona en +-12-15V.


El Gristleizer es un legendario efecto VCA/VCF utilizado extensivamente por música industrial pioneros Throbbing Gristle. Desarrollado por una 15 años Roy Gwinn y publicado en una revista en 1975 de electrónica DIY, el diseño original encontró su manera a Throbbing Gristle, quien trajo el trimpot de sesgo a la parte frontal y conocido como el Gristleizer.

Décadas más tarde, en peligro de extinción Audio Research lanzó las primera producción Gristleizer tableros de la mesa, que recrearon fielmente el circuito al resolver muchos de los problemas inherentes en el diseño original.

Ahora, después de 8 años de continuo refinamiento, incluyendo una revisión del circuito de filtro en la versión 3, amplió los controles, y más opciones del CV, en peligro de extinción Audio Research presenta la versión Eurorack de la Gristleizer. Este es un plazo muy limitado, después de lo cual nombre de la Gristleizer se se retiró de la línea de productos en peligro de extinción Audio Research permanentemente.

Características:

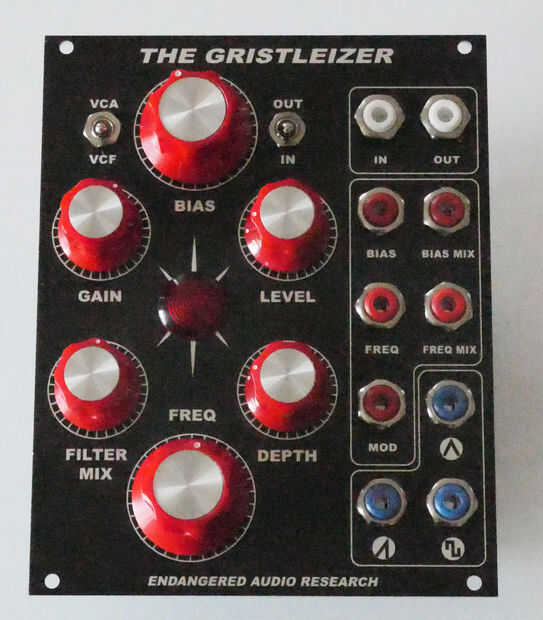

Perillas:

DIAGONAL - en el modo de VCA, el sesgo afecta la intensidad y la forma de la modulación, la cantidad de distorsión y nivel general de la señal modulada. En el modo VCF, el sesgo barre la frecuencia central del filtro pasabanda mejorada.

Controles de ganancia - la cantidad de señal de unidad en la primera etapa de ganancia.

FILTRO de mezcla - controles la cantidad de señal seca añade a la señal filtrada.

FREQ - controla la frecuencia del LFO interna.

PROFUNDIDAD - controla la cantidad de modulación del LFO aplicado a la señal.

NIVEL - controla el nivel de salida del módulo.

Interruptores:

INTERRUPTOR de modo - selecciona modo VCA o VCF.

IN/OUT SWITCH - interruptor de bypass verdadero.

Luz:

LED - indica la velocidad del LFO interna. Una lente de Fresnel especialmente seleccionada y el LED proporciona una convincente mirada incandescente.

Tomas:

-Señal de ser Gristleized.

-Gristleized la señal (cuando el efecto esté en).

EN diagonal - permite control externo de la tensión diagonal. Puede ser modulado por cualquier señal de suficiente fuerza. Esto es un gato de la conmutación - cuando parcheado, se desconecta el mando de sesgo en el panel frontal.

DIAGONAL MIX IN - igual que el en diagonal, pero no desconecta el panel delantero control de sesgo. En cambio, la entrada externa con y compensada por la perilla de sesgo.

EN FREQ - permite control externo de la frecuencia LFO. Esto es un gato de la conmutación - cuando parcheado, se desconecta el mando de frecuencia en el panel frontal.

Frecuencia MIX IN - igual en frecuencia, pero no desconecta el panel delantero control FREQ. En cambio, la entrada externa con y por el botón FREQ.

MOD - este gato de la conmutación es normalizada para el LFO de triángulo, lo que significa que no necesita parchear el módulo para que funcione. Insertar un cable del remiendo romper esta conexión y permite modular el Gristleizer con cualquier fuente de modulación, incluyendo LFOs, sobres, secuenciadores, muestra y asimiento y audio.

TRIÁNGULO hacia fuera - triángulo LFO SAWTOOTH OUT - Sierra LFO Plaza - Plaza LFO - no una verdadera onda cuadrada, pero optimizado con pendiente subiendo y bajando los bordes para evitar que el clic que el diseño original.
