Grapple Wave Technology

Aquí está lo básico de la idea:
Estructural ADN

La introducción de un nuevo método para rápidamente y barato construir formas robustas de metal complejo de filamentos de cable sin fijaciones adicionales.

Este instructable va evolucionando como desarrollar esta tecnología y luego capaces de traducirlo en una forma comprensible para que usted pueda ver.

De todas las ideas que he tenido, creo que esto tiene más potencial para hacer una gran diferencia en el mundo.

Buscar en google para el agujero de Hitchcock en un cuchillo y Strawjet Multiwrapper para ver algunos de mis trabajos anteriores.

Hay mucho aún por revelarse y mucho en hacer esto una plena realización de la tecnología.

Como tal he puesto esto hacia fuera como empezar cada uno pensando en cómo esto podría utilizarse para crear formas.

Las partes de las fotos fueron hechas por dos métodos diferentes que describiré brevemente en entregas posteriores. Tampoco era lo que en última instancia trabajará para hacer de éste un método viable. Dicho esto, estoy viendo muy buenos progresos en la fabricación de una herramienta de forma rápida.

Otro aspecto sería crear a cad planos de la forma y sus iteraciones y mostrar lo que puede hacer. También hago dibujos cad de herramientas para crear el formulario en entregas posteriores.

He creado un video de 13 minutos lo que demuestra esto, pero debido a limitaciones de ancho de banda aquí, he podido subir esto.

Voy al desierto para una o dos semanas por lo que no será capaz de responder a los comentarios hasta que regrese durante la primera semana de septiembre.

Por qué estoy haciendo esto.

En el pasado lo habría considerado esto una tecnología patentable. En lugar de atesorarlo, quiero compartir esto de ponerlo en el dominio público y desarrollar de una forma que beneficia a todos de la manera más eficaz. Por lo tanto se trata de una divulgación pública de la base de la tecnología, que es el sistema de sujeción de forma de onda.

¿Qué es esto?

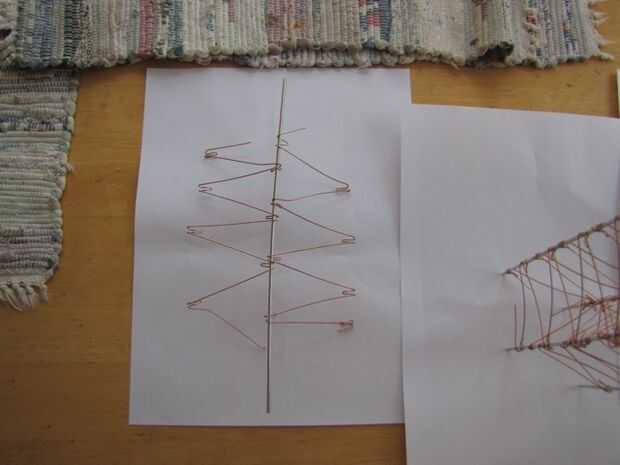

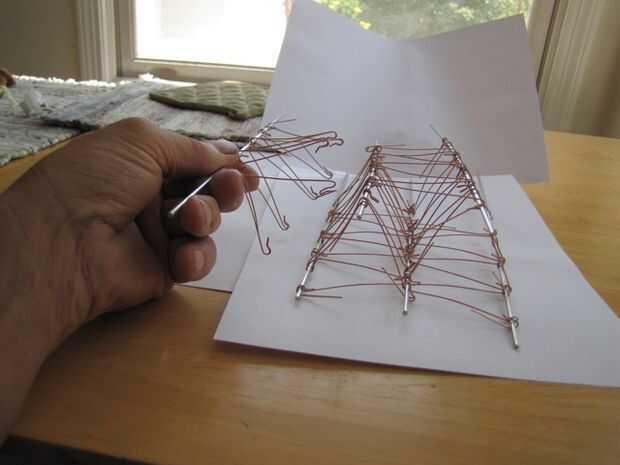

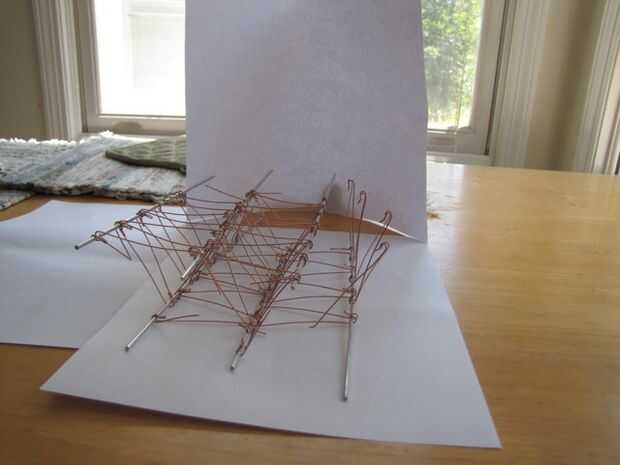

El concepto es crear formas de armadura, en este caso sería un conjunto inicial paralelo tres alambres equidistantes unos de otros y limitada por tres alambres enrollados que ancla sucesivamente entre dos de los alambres paralelos. El cable se forma para crear un gancho alrededor del alambre con una forma de retén de resorte para sostener el cable enrollado para el alambre, el alambre atraviesa el palmo a los cables adyacentes y repite la forma de gancho, repitiendo hasta el alambre termina. pesca típicamente a 60° entre carriles.

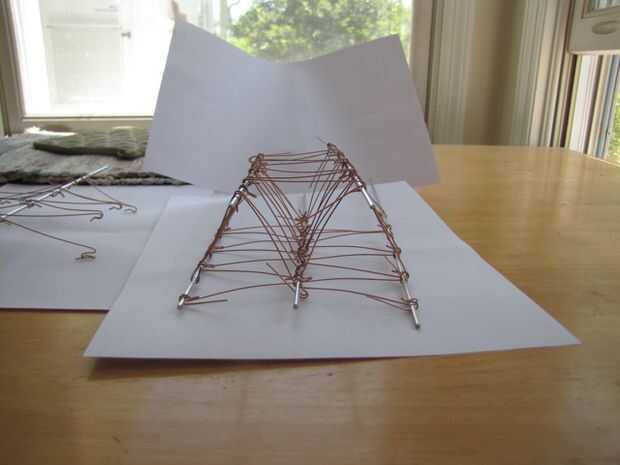

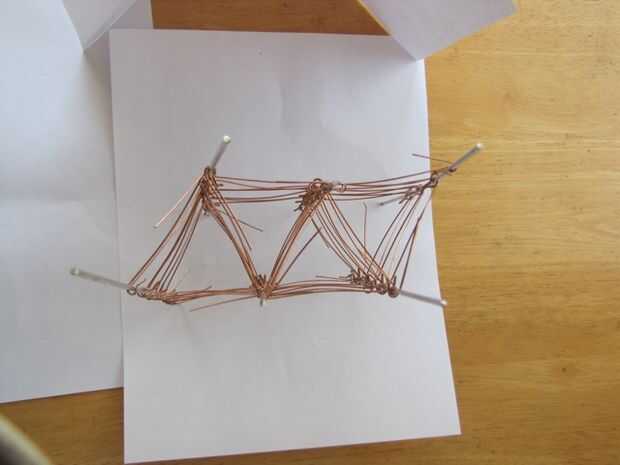

Así todos los cables rectos tres ahora se mantienen en su lugar por una serie de webs que se enclavija, proporcionando una cercha de dimensiones equiláteros.

Qué puede hacer esto.

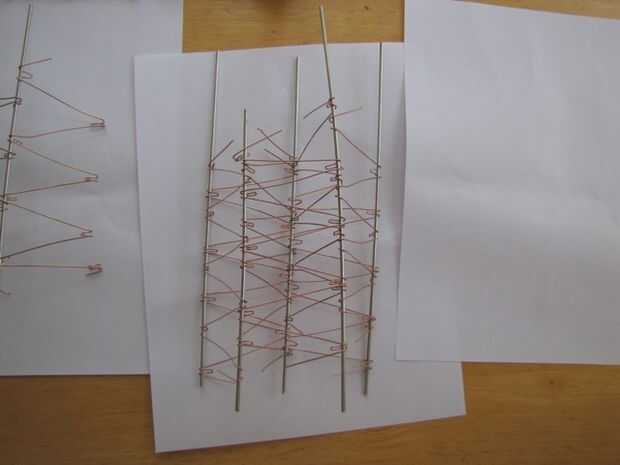

Lo único es que variando la longitud de cada web cruzando una variedad infinita de braguero pueden crear geometrías. Dicho de otro modo, la variación de las formas es controlada por la creación de la dimensión de la web para cada iteración entre los alambres rectos. Por lo tanto una herramienta y una variación dimensional es todo lo que se necesita para la fabricación de formas complejas de metal de bobinas de alambre o de otros valores de alimentación conveniente. Una explicación sencilla es que una pared recta todas las dimensiones de la web serían iguales y la armadura se movería de una faceta a otra en un patrón de 60°, repitieron hasta la medida deseada se alcanza. (ver fotos) crear una curva dos métodos podría utilizarse, uno añadir a lo largo de toda la parte superior mirando webs en relación con la parte inferior frente a webs. las cerchas se permanecerían rectas mientras que cada uno sería orientarse en relación con su vecino. un medio más complejo define la curva a lo largo de los alambres rectos "llamaba", que pueden ser enclavijadas en una postura curvada, generando una superficie curva en las cerchas originales y sucesivos. Variando la longitud de cada iteración de la armadura, toda la estructura puede ser por encargo, como un kit extruido para relampagar juntos o con un aplicador similar a un arma de la soldadura del alambre, la estructura podría ser formada por pases generar cada nuevo braguero en exactamente el lugar correcto.

armaduras de bloqueado en lugar de rodillos de soldadura, aplicar matriz como el cemento, o por que la conexión de la adición de un alambre del lazo adicional a cada articulación.

Dónde y cómo puede usarse. Lo que me hizo pensar esto era cómo construir e interconectar cerchas. la idea es cómo crear impresión 3d a gran escala de formas complejas. Esto podría ser carrocerías, estructuras para todos los efectos y otros reinos que desean la posibilidad de formas de arte. impresión 3d actual es limitada por varios factores, las tasas de deposición material lento siendo el principal cuello de botella a creaciones 3d a gran escala, siendo la segunda la necesidad de grandes aparatos localizar precisamente la deposición deseada en un envolvente 3d. Ambas de estas limitaciones pueden superarse por esta tecnología.

opciones son hacer Kits y lo construye en el sitio.

Parte 1: Primer método de formación involucrados haciendo 1/2" profunda muesca en el cable en los intervalos donde formarían los ganchos, luego doblar el alambre juntos y doblar el gancho con alicates de punta. Esto es muy lento y tedioso.

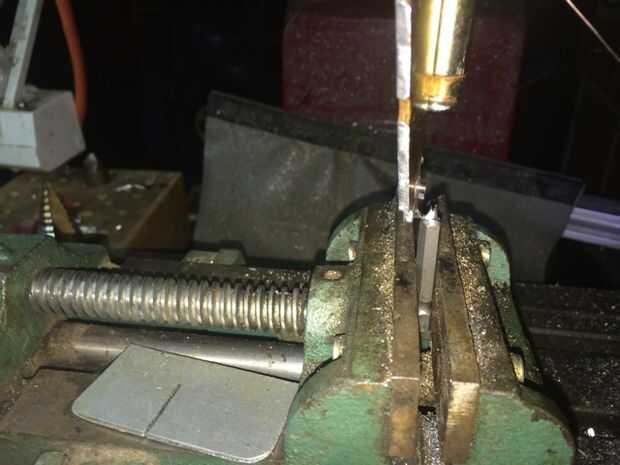

Parte 2: Mariposa del hierro con los talones de spike formando método. (mis disculpas, las fotos de esta operación no están en secuencia y un poco difícil de entender)

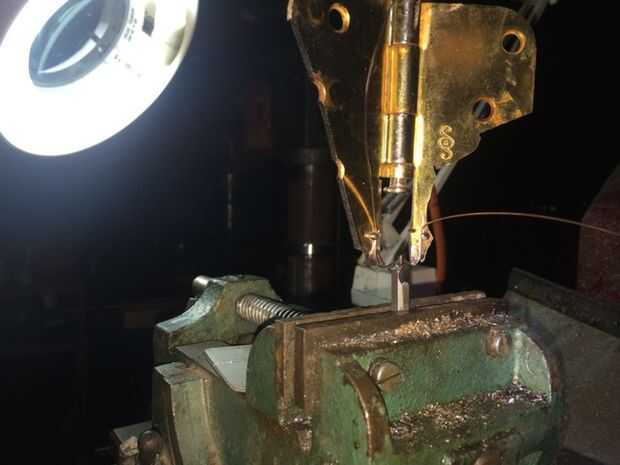

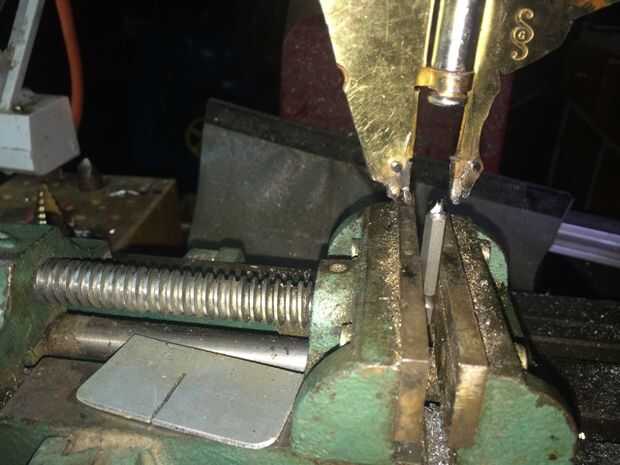

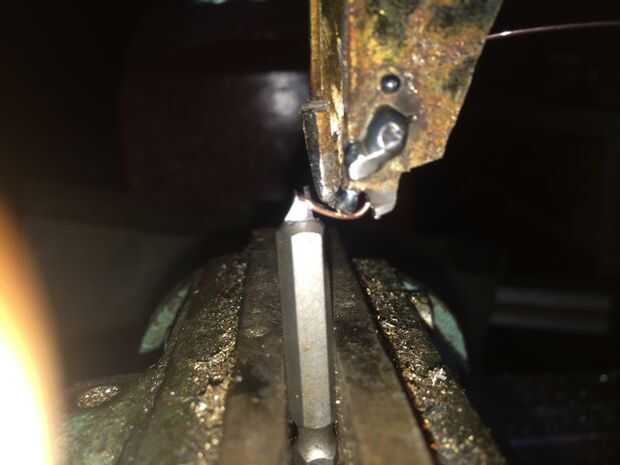

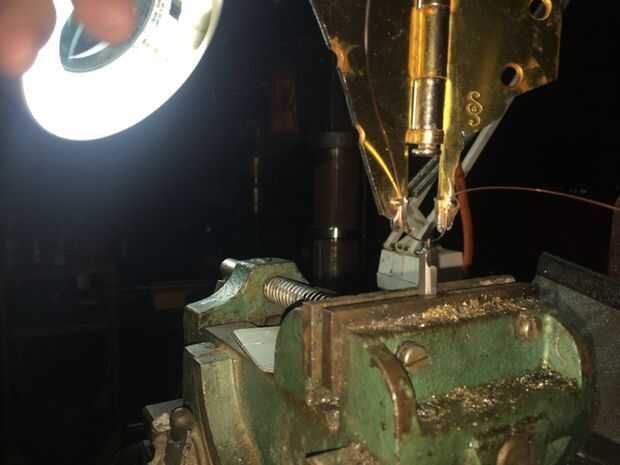

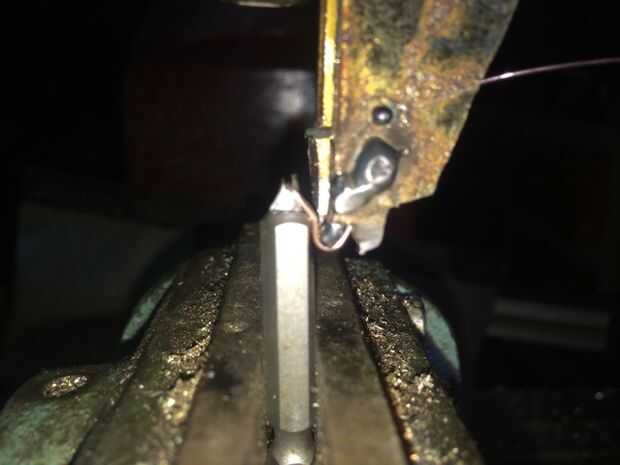

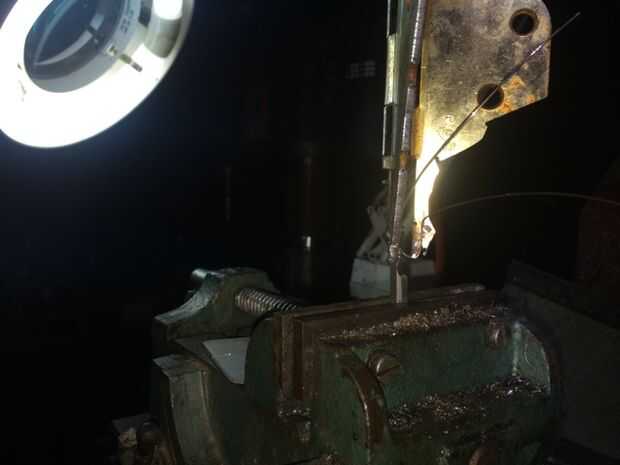

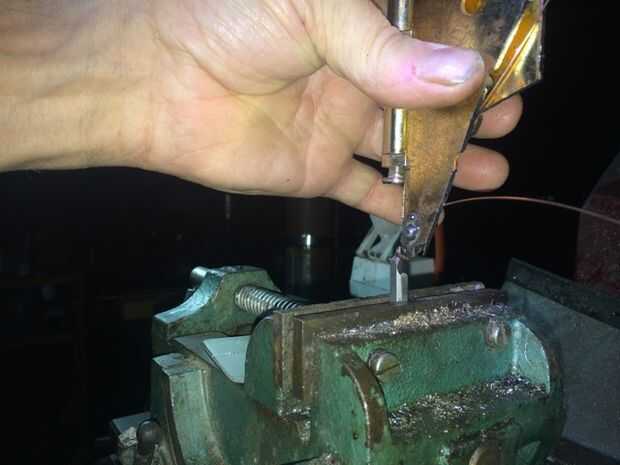

Aquí está un bosquejo áspero de un método de doblar el gancho en un solo movimiento. la parte superior es una bisagra de la puerta con el pasador de pivote en el mandril del molino. los pasadores (talones de spike) en las extremidades más bajas el alambre del gancho agarrador y fuerza en la espiga del centro en la prensa. Cuando el alambre empieza a doblarse hacia abajo, las mitades de bisagra giran hacia los demás y forman los dos lazos del gancho, la Asamblea entonces cae contra un jefe debajo de la patilla central para formar la parte posterior de la curva en el gancho.
Necesito averiguar la estrategia de alimentación y almacenamiento, además de esto necesita una prensa de reflejo para la forma del lado opuesto. probablemente la mejor forma al contar con dos prensas de montaje adyacente y movible en relación con otra, formando ambos bordes al mismo tiempo, así que la entrada y hacia fuera puesto no necesitan mover de un tirón alrededor durante el proceso de formación. Con un par de estos y refinamientos, puedo hacer las curvas bastante rápidamente.

En última instancia un rodillo formando seria lo mejor y he estado estudiando las viejas patentes de diseños similares.

Pondrá más hasta mediados de septiembre.
