Fuente de alimentación de bricolaje Banco Variable

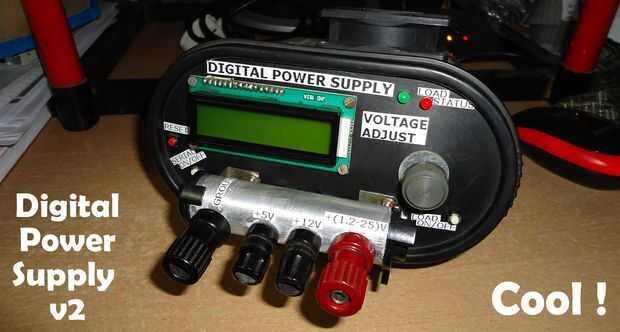

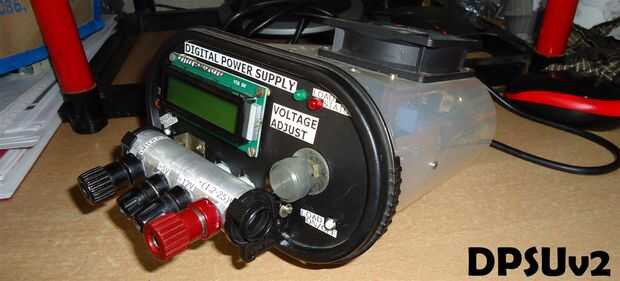

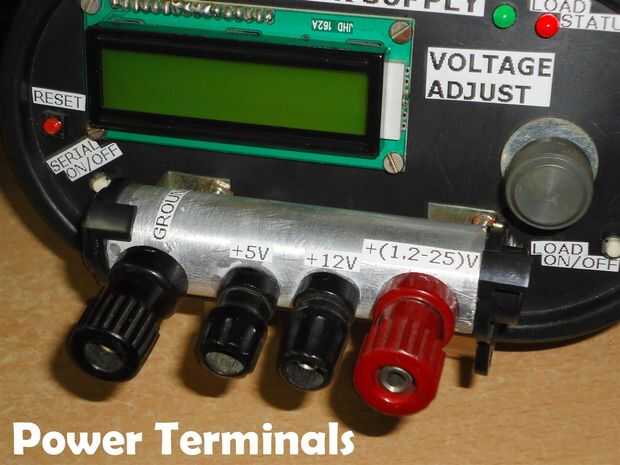

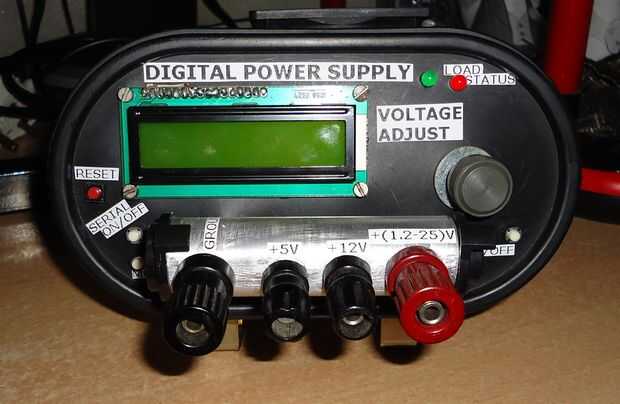

fuente de alimentación es una herramienta esencial máxima para un laboratorio de electrónica. Viene bien para encender varias aplicaciones y circuitos. Sin embargo una tensión fija, fijada la fuente de alimentación de corriente es suficiente para las necesidades básicas sino una variable es buena tener componentes diferentes circuitos operan a diferentes voltajes y consume corriente diferentes. En cuanto al laboratorio de un aficionado electrónica, una buena alimentación es debe tener. También si la fuente de alimentación aumenta características adicionales como voltaje y exhibición actual, viene bien como uno puede saber la exacta tensión en los bornes de salida y la corriente consumida por la carga. Pero en el mercado electrónico, las fuentes de alimentación no son económicas están destinados para uso industrial. Aquí en este artículo se presenta una fuente de alimentación aún eficaz variable Banco económico y rentable que es capaz de proporcionar la variable de 1.2 a 25 v suministrar hasta 5 amperios a través de un canal de 5 voltios, 1 amperio y 12 voltios, suministro de 1 amperio a través de otros dos canales, teniendo así dos canales de fuente fija y una variable. También muestra el voltaje en los terminales de salida y también la potencia instantánea y actual dibujado por la carga en un tablero en pantalla LCD. No sólo éste puede conectar esta fuente de alimentación a su ordenador vía el puerto serial y puede ver el voltaje, corriente y potencia dibujado por la carga gráfica. El proyecto es portátil y fácil de construir que incluso un principiante puede construir esta fuente de alimentación con facilidad y agregar en su laboratorio. El proyecto utiliza componentes que están disponibles fácilmente y barato. El proyecto se compone de dos módulos, uno es el módulo de alimentación principal que consiste en los reguladores de voltaje lineales con rectificación y filtrado de circuitos para suministro de generación y regulación mientras el otro está compuesto por un micro controlador que se utiliza para detectar y mostrar la corriente y voltaje en el canal de alimentación variable. La segunda sección sólo proporciona una funcionalidad adicional de visualización de corriente y voltaje, sin embargo uno puede construir el poder de la fuente incluso omitiendo la segunda parte dejando funcional pero sin la función de pantalla. (Realmente esta versión 2, he ya construyo uno que más tarde fue modificado con nuevas características).
