Entretela de 16 x 2 LCD con msp430 launchpad en modo 8 bits

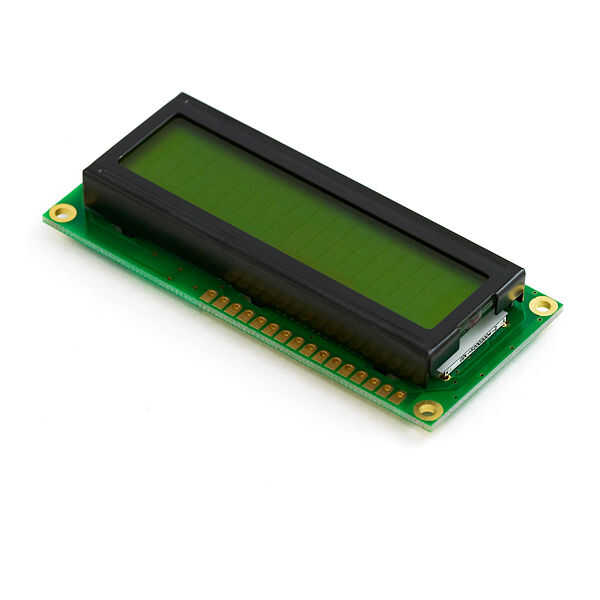

Hola! En este instructable te diré unos 16 x 2 LCD y su interfaz en el modo de 8 bits. Como todos sabéis que LCD soportes para pantalla de cristal líquido. Ahora antes solíamos utilizar displays de 7 segmentos para propósitos de la exhibición, pero ahora se prefieren los de LCD. La principal razón es que necesitamos menos número de líneas de cable para conexión de LCD en comparación con los displays de 7 segmentos. Otra razón es que podemos imprimir varios personajes en la pantalla. Ahora los caracteres básicos ya se guardan en la CGROM (generador de caracteres ROM). Así que hay enviar sólo los valores ASCII para mostrar el carácter en la pantalla. Así que veamos lo que significa un reakky de LCD 16 x 2. Tiene 2 filas y 16 columnas. Así que, básicamente un 16 x 2 LCD tiene 32 bloques donde uno puede mostrar los datos. Cada bloque tiene cierto número de píxeles. Para dibujar tu propio personaje, salvando el patrón de píxeles.
Etiquetas: Lcd, Interfaz, Msp430, Launchpad, Lcd.16x2 LCD, Modo de, Microcontrolador de 8 bits
