Entrenador de vuelo de RC - movimiento de eje

Construí este entrenador/simulador de experimentar un poco de lo que es controlar un radio control avión o helicóptero - con seguridad sin costosos accidentes de aviones reales rc para mis alumnos. Aviones tienen tres movimientos de eje - pitch (arriba y abajo) - roll - y desvío (izquierda y derecha). Ya que este entrenador sólo tiene básicamente un solo movimiento (yaw - izquierdo y derecho) resulta muy fácil para ellos comprender rápidamente cómo operar los dos controles del canal - desvío y velocidad del motor. Encontré que en pocos minutos el estudiante pasa de intentando averiguar mentalmente cómo mover los controles para mover sin pensar en ellos. Se trata de cómo uno debe volar un avión de radio control - si tienes que tratar de averiguar cómo hacer que el siguiente paso, es demasiado tarde y se estrelló. Ese fue exactamente mi primera experiencia aprendiendo a volar un avión rc - sin entrenador, sin formación y accidente.

La máquina es bastante sencilla y construí en unas 5 horas con las partes que tenía por ahí, en su mayoría de otros proyectos. Usé una caja de puros, sostenedor de barra de cortina, manijas de la cuerda de saltar y rodamientos, moldeado de aluminio, regla de acrílico, ataduras de cremallera, surtidos tuercas y tornillos, una sección del poste de fibra de vidrio pesca y la radio, motor variador (ESC), servo y motor de un avión rc barato.  Las únicas herramientas necesarias son una sierra, taladro y soldadura.

Creo que las fotos y el video son bastante autoexplicativo si quieres construir uno usted mismo. Es un divertido no reutilización de ese viejo avión vuela más o nunca aprendió a volar.

He buscado por internet para un producto comercial como este y sólo se encuentra uno muy sofisticado vendido en China que requiere slip-discos para obtener la potencia de una toma de corriente al motor - siempre una perspectiva complicada y costosa. Me sorprende que nadie vende una versión sencilla del rodillo de la echada de desvío. Supongo que si uno desea así que acabo de adquirir un avión o helicóptero. Muy a menudo nuevos volantes sin experiencia comprar un avión caro agradable y que son capaces de volar sin algún tipo de entrenamiento pero esto simplemente no puede suceder. Probablemente la manera más barata de tren es descargar FMS, un simulador de vuelo libre para el equipo y comprar los mandos de vuelo (muy barato) que simula utilizando una radio real rc. El problema es que todavía no consigue el efecto visceral y emocional que se obtiene con un simulador real mecánico - el sonido del motor, la sensación de los palillos, movimiento de los servos y el realismo de la máquina. Probablemente la idea más difícil de comprender o afrontar, es: cuando un avión está viniendo hacia usted, usted debe invertir los controles - para ir a la izquierda se debe utilizar el palo derecho. Pero el simulador de computadora control de movimiento completo y gran información visual. Veo el propósito de algo parecido a esta máquina como una buena introducción por simplificación los controles a un nivel muy básico de dos canales. De hecho uno de mis primeros aeroplanos fue un avión de dos canales con sólo un palo de empuje que controló la echada (arriba y abajo) y el otro a yaw control o dar la vuelta - similar a esta máquina.

Esto sería una divertida maquinita en interfaz con la computadora. También si la velocidad de la hélice es alta, el brazo puede ser la transición a una nueva posición muy rápidamente - más rápido que se puede ver pasar. Esta característica probablemente podría ser útil si alguien tiene una necesidad de la colocación del brazo de alta velocidad (con altas tolerancias de posición absoluta).

Planeo añadir un poco más de realismo, incorporando otro pivote para dar el apoyo de motor la capacidad de cambiar el tono (arriba y abajo de movimiento). Debe ser fácil de lograr sin necesidad de cambios en la electrónica (sin servo adicional).
Anteriormente había construido un entrenador más sofisticado con un aeroplano del rc pero las superficies de control del avión no funcionó bien a la velocidad que tuvo que viajar en un círculo - y fue mucho más grande y más difícil de configurar y utilizar - y más peligroso.

Video: primeros minutos de la pareja es solo me funciona el trainer, seguido Descripción un par de minutos por unos 5 minutos de un primer estudiante de tiempo con el entrenador.

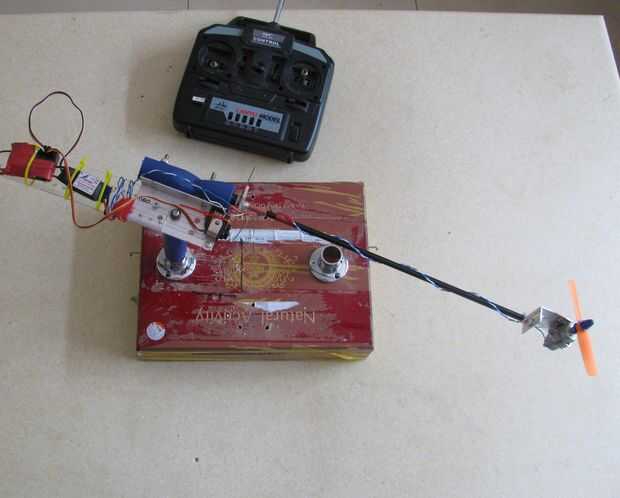

Foto 1: muestra la máquina completa

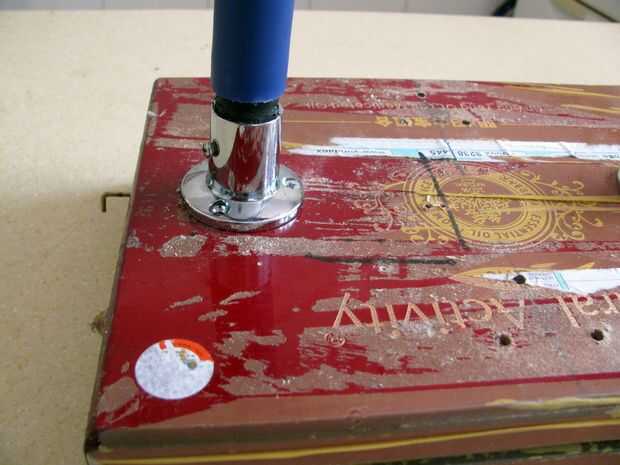

Foto 2: muestra la caja de cigarro de base y soporte de barra de cortina

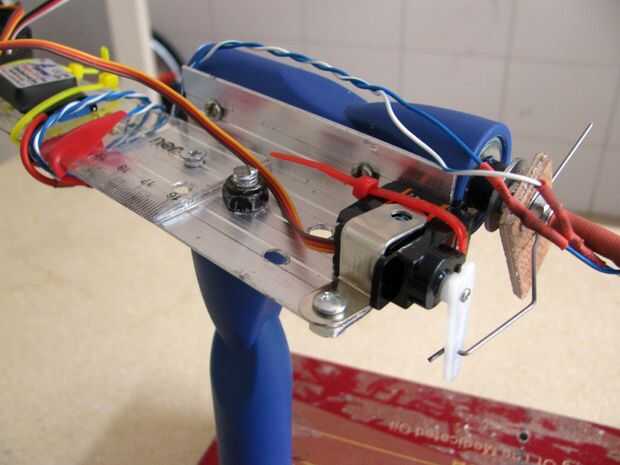

Foto 3: espectáculos servo conectado a la palanca de madera que gira el eje del motor/hélice que se unen a

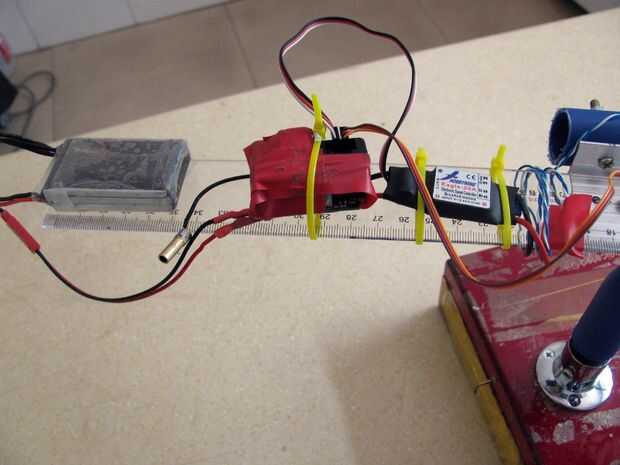

Foto 4: batería, receptor y el controlador del motor unido a la regla de acrílico

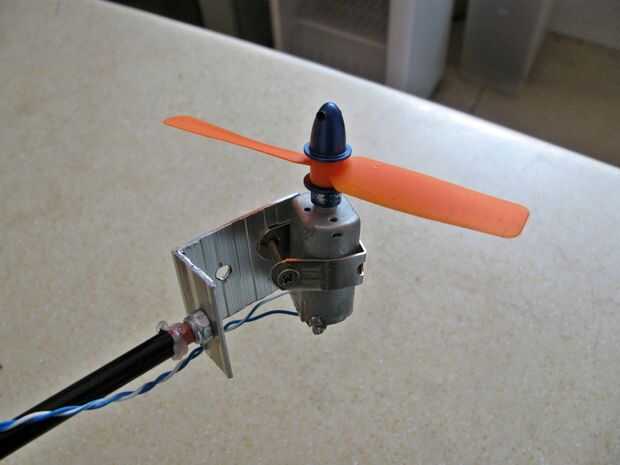

Foto 5: cepillado de motor y la hélice

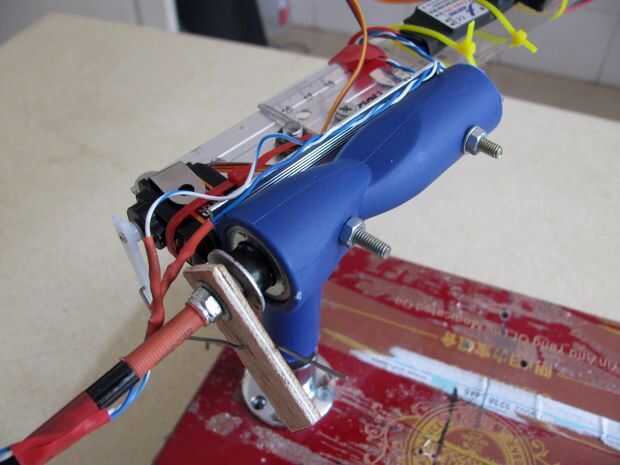

Foto 6: parte trasera del entrenador - usado Salto cuerda manijas y rodamientos para construir las partes giratorias del entrenador
