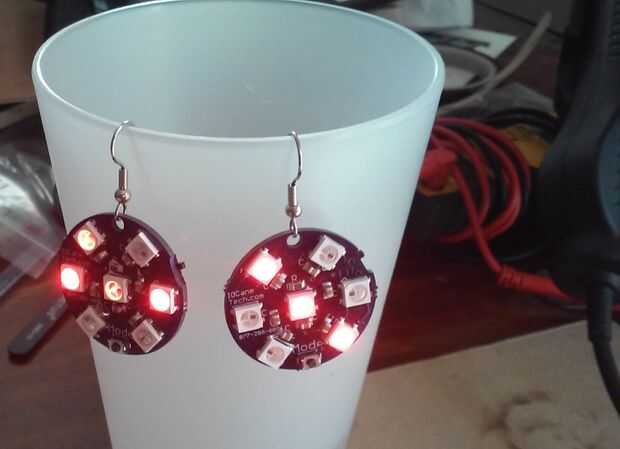

Electrónico todas las estaciones, los días de fiesta, LED pendientes

OK, así que estamos a punto de hacer unos pendientes bastante avanzados.
NO se trata de un proyecto para principiantes, y recomiendo a aquellos que quieren llevar esto, empezar con proyectos más pequeños y sus habilidades hasta este.

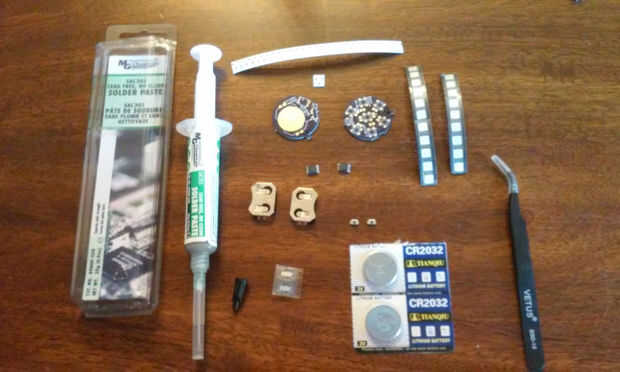

Así que primer... Cosas que necesitaremos. (PARTES)
(1) libre de plomo de la soldadura de pasta, me gusta mucho la marca MG puede comprar aquí ( Llevar pasta de soldadura gratis ) ~$17.00
(2) Atmel en pequeños microprocesadores de SMD 85, Digikey tenido ATTINY85-20SU-ND $3,06 durante 2
(2) baterías CR2032, encontrar prácticamente en cualquier lugar venden baterías. ~$2.00 para 2
(2) tacto tacto pulsador interruptor momentáneo 3 x 4 x 2 mm Pin 2 SMD, yo tengo la mía fuera de Ebay $0,60 para 2
(2) SPDT Mini SMD diapositiva interruptor número de parte: CUS-12B, Buscar "Slide Power Off/On del Panel PCB SMD MINI interruptor, SPM" en Ebay $0,25 para 2
(2) pinzas batería, encontrado en Digikey.com ( BK-912 ) $0,62 para 2
(14) WS2812B Digital LED Chips SMD, búsqueda de Ebay para el número de pieza y usted puede encontrar toneladas. $4,28 para 14
(14) 0805 1uF cerámicos SMD Capcitors, Digikey ( 399-1284-1-ND ) $1,26 para 14
(2) 0805 SMD de resistencias de 120 ohmios, Digikey ( 1276-5510-1-ND ) $0,20 para 2
(3) pendiente de la PCB (usted realmente sólo necesita 2 pero tienen a la orden de 3) ordenar su PCB de ( Aquí @ Oshpark ) $7,10 3 (hizo los archivos PCB en Eagle CAD y subido los archivos a Parque de OSH para ordenar fácil)
(2) circuitos de pendiente para los oídos, tengo la mía en una tienda local de grano $1,00 para el par

Costo total de partes:
(menos la pasta de soldadura se puede utilizar otra vez, y no incluyendo el envío de los artículos)
$20,37 para el par ($10,19 cada)

Ahora herramientas que necesitará.
Pinzas
SMD aire caliente soldadura estación o tostadora sobre diseñado o (modificadas) para piezas SMD de la hornada y tableros

SOIC 8 pines SMD programador Socket con cabecera de ISP (He hecho mi propio visto más adelante en el proyecto de Esta juntay Esta Adafruit @ ) Pero se puede comprar si te gusta la lista hecha de antemano para ir. Si usted piensa que usted puede hacer el proyecto pero carece de la capacidad para programar los chips ATTiny 85, sólo llegar a mí y le puedo correo programado chips para poder hacer el proyecto sin los programadores. :)
Programador ISP de su preferencia Me gusta esta uno aquí (esto es también el visto en el proyecto más adelante.)
Obviamente algún tipo de ordenador para ejecutar el IDE de Arduino
Y el código tendrá que subir a la 85 de ATTiny Aquí
