Egor V.1 Animatronic: básico, autónomo, bajo costo carácter artificial. (7 / 11 paso)

Paso 7: Sujetando juntos todos los pedacitos y sacudidas.

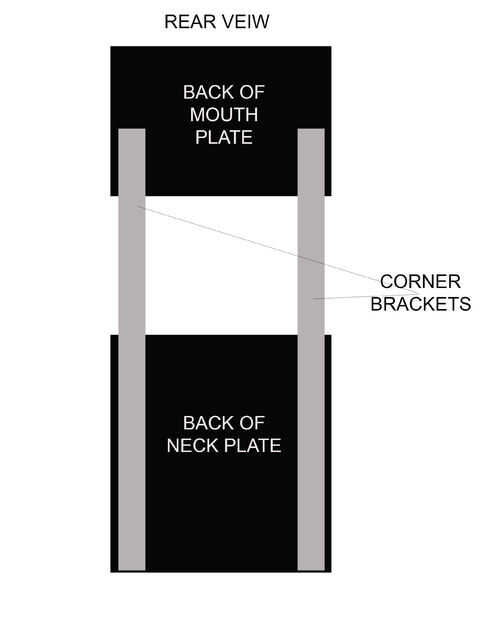

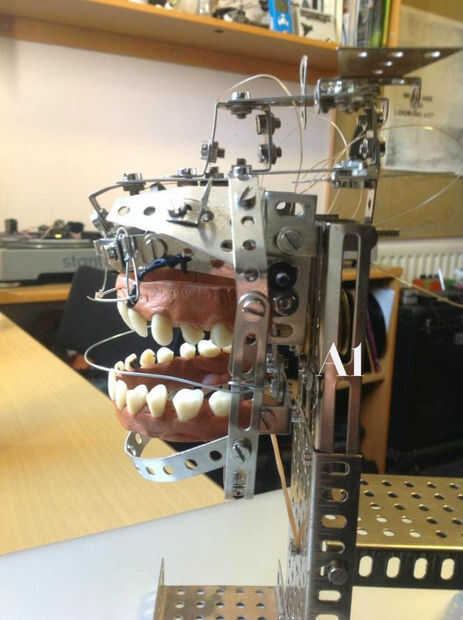

Así que ahora estamos en la etapa donde tenemos que empezar a buscar al reunir todos estos bits. En primer lugar tomar la base del paso 3 y tenemos que colocar unos soportes de esquina en cada lado de la placa del cuello. A1. He utilizado los soportes largo ranurados para esto pero cualquier soporte de esquina es de 10 o más espacios de 'agujero' será suficiente (parte 35). Los soportes de esquina se coloque al lado y panel frontal de la placa del cuello lo que es muy fuerte como en la imagen. 7.2.

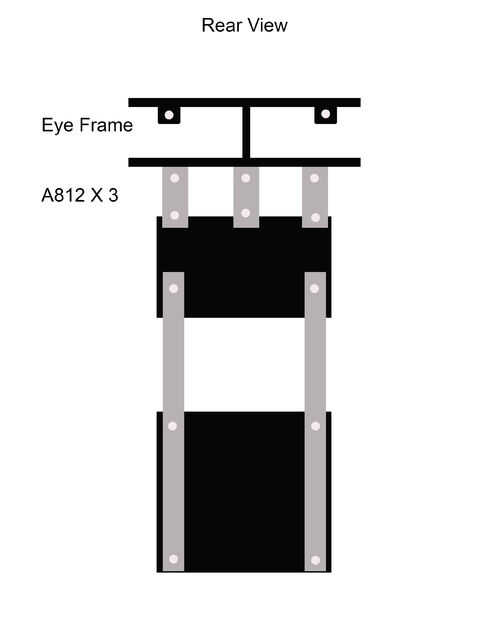

Ahora tenemos que fijar la estructura del ojo a la parte superior de la abrazadera de boca con soportes de esquina larga A821 como se indica en 7.3.

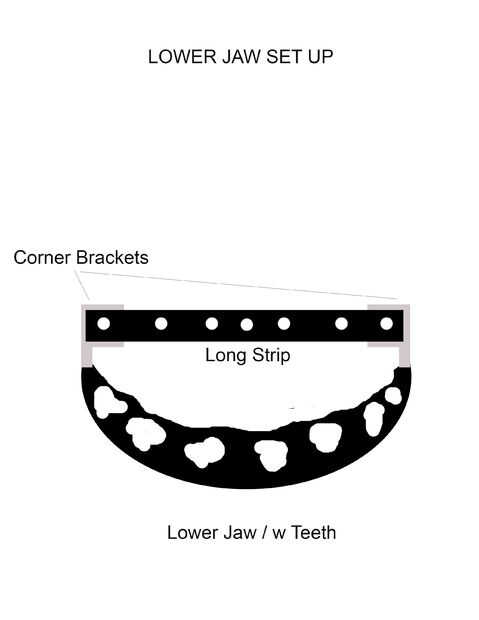

Ahora necesitamos reunir algunos pedacitos de la quijada más baja. Tomar la mandíbula hemos hecho en el paso 1 y montar dos A012 esquina abrazaderas a cada lado de los orificios de perturbador de la miliput. Entonces necesitamos tomar A417 soporte y sujete la esquina 7.4 juntos.

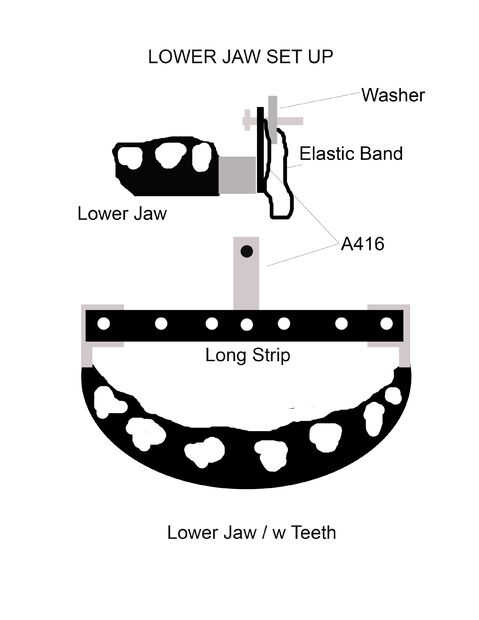

El siguiente paso es colocar una tira de 3 orificios corto A416 en el agujero del centro de la tira larga en la parte posterior de la mandíbula inferior. A través del agujero superior del soporte A146 que necesitamos insertar un 50mm largo hexagonal M4 con una banda elástica corta aros sobre el extremo del perno hexagonal perturbador. Sujete el elástico con una arandela de plástico A238 en el extremo del perno hexagonal. (Debe ser alrededor de 30mm, aún quedo en el extremo del perno). 7.5

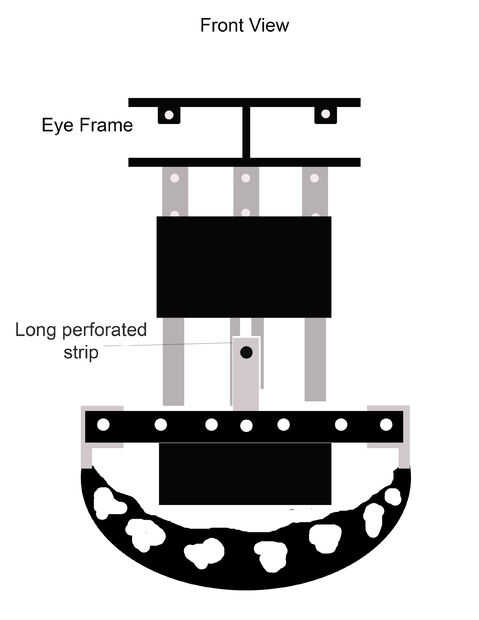

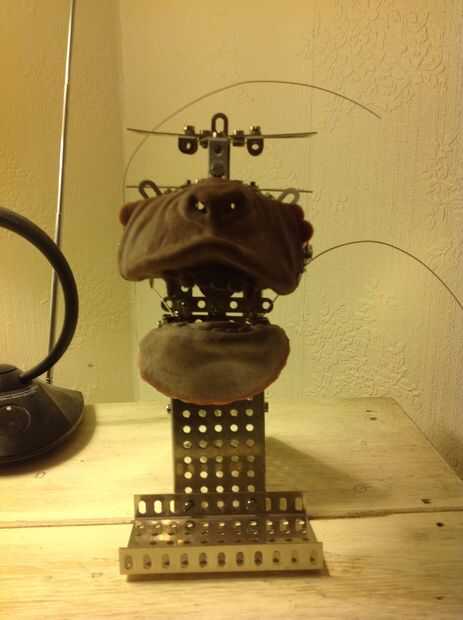

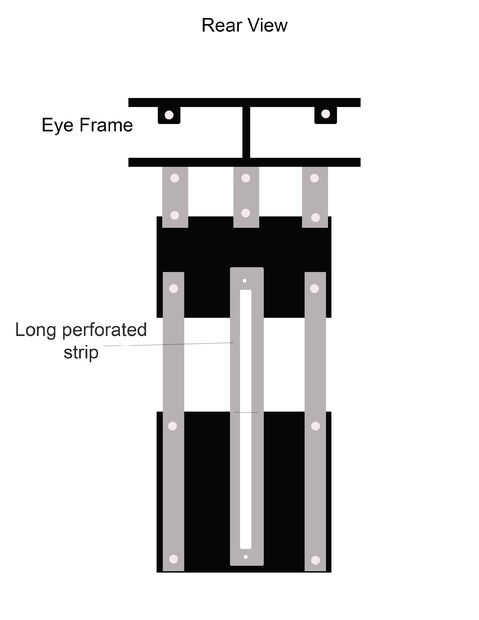

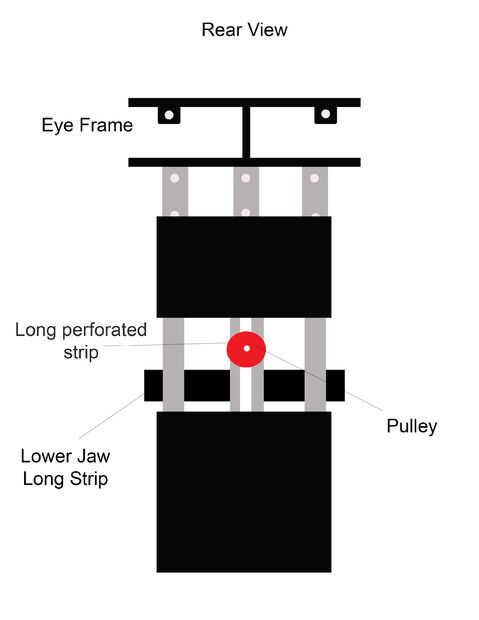

Entonces necesitamos una realmente larga perforada tira (part56) (esto es lo que el mecanismo de la boca se deslizará hacia arriba y hacia abajo en) arreglar esto para el cuello y la placa de la quijada superior como se indica en 7.6, ahora tenemos a pase el extremo del perno hexagonal a través de esta tira perforada y asegure el extremo con un número 1 la polea de la rueda. Para hacer esto simplemente toma el volante y coloque el orificio en el centro de empuje sobre el perno hexagonal y fijarla con el tornillo pequeño en el lado de la rueda de la polea. La parte inferior mandíbula debe ahora Deslice hacia arriba y hacia abajo, ver vista frontal 7,6 y 7,7 fotos de visión trasera. Todo lo que queda por hacer ahora para terminar este paso es tomar la cinta elástica y estirarlo hacia abajo para tensar el mecanismo de la mandíbula, asegure el extremo de la venda de elástico en su lugar con un tornillo de M4 y la tuerca en la bodega inferior media de la placa del cuello. Ahora cuando arranque la mandíbula hacia arriba usando la polea en la parte posterior el animatronic la banda elástica debe traerlo detrás abajo otra vez (ver video 7.8).
