Documento soporte de la cámara del iPad (1 / 3 paso)

Paso 1: Preparar los materiales y dibujo

Vamos a empezar. Las piezas han sido establecidas en el dibujo adjunto para caber en un 12 "x 24" pieza de material. Usé 1/4" madera contrachapada de abedul de carpintería de Sloan. Esto hace un ligero, pero robusto soporte y mantiene muy bajo el costo. Puede utilizar otro material, como acrílico, otro grueso si quieres algo más rígido. Tenga en cuenta que si utiliza otro material, puede que necesite modificar la anchura de las ranuras de las tres patas y la plataforma que garantiza un ajuste apretado una vez montado. El dibujo actual proporciona un ajuste muy apretado, que se puede "ajustar" con un poco de lijado si así lo desea.

Antes de realizar el corte, hice algunas lijado ligero a ambos lados de la Junta para darle un más suave, más consistente acabado. Tenga cuidado de no quitar demasiado material, o terminarás con un ajuste flojo en las ranuras una vez montado. Si va a desmontar y transportar el soporte sobre una base regular, un ajuste levemente más flexible puede ser una buena idea.

Incluí la original capa de Adobe Illustrator. Soy un dibujante novato, así que si tienes alguna sugerencia sobre cómo yo podría han organizado esto mejor, déjame saber en los comentarios.

Capas en el dibujo
Esto es lo que tienes en cada capa del archivo de Adobe Illustrator:

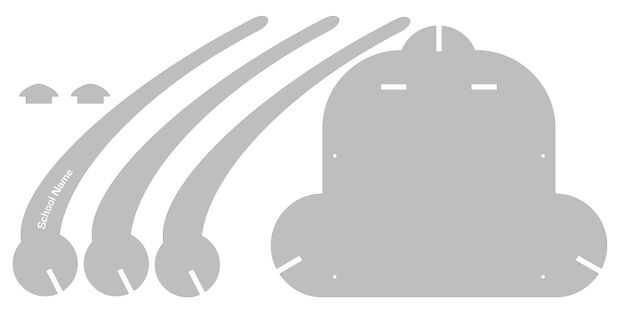

• iPad capa: este es el esquema de la escala de un iPad 2, incluyendo la posición de la cámara, apenas para la referencia
• Nivel de la plataforma: esto incluye la plataforma principal, con orificios para el cable de descarga y las ranuras para los topes de
• Capa de piernas: esto incluye tres patas y la ruta de un nombre de la escuela (u otro) en la pierna
• Topes de la capa: esto incluye dos topes que encajan en la plataforma y ayudar a posicionar el iPad
• Capa de piezas de repuesto: incluye un puñado de dibujos de repuesto, incluyendo ranura menos las piernas y plataforma
• Capa de prueba de materiales: incluye una trama simple vector corte y texto para probar la configuración antes de comprometerse con el trabajo completo

Si usted quiere quedarse con mi diseño, usted está listo para ir. Apagar el iPad, piezas de repuesto y capas de prueba de materiales y hacer los cortes. Todos los trazos se han fijado a 001, que se traduce en un vector en el Epilog Helix. Pero si sus necesidades son diferentes o que está utilizando otros materiales, hay un puñado de modificaciones que puede considerar.

Posibles modificaciones

1. Si desea grabar el nombre de una escuela u otra cosa en una pierna, actualizar ese texto en las piernas > capa del nombre de la escuela. O esa capa si no quieres.
2. Si está utilizando un material diferente, puede que necesite ajustar la anchura de las ranuras. Medí mi material con pinzas en varios lugares y realmente promediaron a. 25". Tomé un par cientos de eso a la tierra a. 23", que asegura un ajuste apretado.
3. Si usted no está trabajando con un 12 "x 24" pieza de material, puede que necesite mover cosas alrededor para caber en la pieza de trabajo o con su herramienta de corte.
4. Si tu iPad es incluido en un caso, puede que necesite cambiar la posición de los agujeros de cordón de descarga para tener en cuenta el ancho adicional.
5. Si utilizas otro tipo de cable de choque, puede que necesite ajustar el diámetro de los agujeros.
