Diseño y construcción bonito avión RC (39 / 60 paso)

Paso 39: Fuselaje fabricación: construcción de la armadura

Construcción de la estructura del fuselaje como una cercha resultada para ser un proceso bastante rápido y fácil, que producen una luz todavía marco muy fuerte. Para ahorrar tiempo de lo construcción de que había comprado tiras de 1/2 x 1/16 x 36 "balsa dura para hacer las esquinas, sin embargo era difícil encontrar suficientes piezas rectas. Los miembros verticales de la armadura fueron hechos de tiras de balsa del duro 1/4 x 1/16", mientras que los miembros diagonales eran del mismo tamaño pero de una balsa más ligero y más suave.

  1. Colocar papel encerado sobre la superficie de trabajo y aplique una tira de cinta de embalaje a lo largo de la longitud de la misma para protegerla de pegamento.

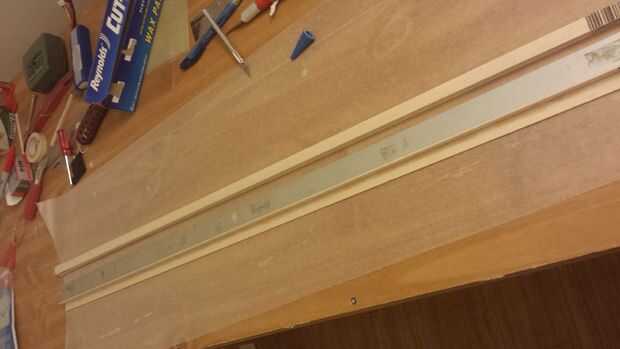

  2. Utilice cinta de doble cara para pegar un borde recto largo en el papel de cera. Esto se utilizará como guía mientras que pegar las dos piezas en la viga.
  3. Pare a una tira de balsa delante del borde recto y luego colocar la segunda pieza en la mesa para sujetar la pieza en su lugar.
  4. Mantener las dos piezas juntas y con la articulación sobre la cinta. Trabajo de un extremo a otros aplicar delgada CA a la articulación que unen las dos piezas. He intentado hacer vigas como esto anteriormente con cola para madera y han encontrado que es un dolor de cabeza porque el agua en el pegamento hinchará la madera a lo largo de la articulación que se dobla la viga. A partir de ahí es suerte en cuanto a si volverá a ser recto una vez que la madera y el pegamento luego se han secado completamente.

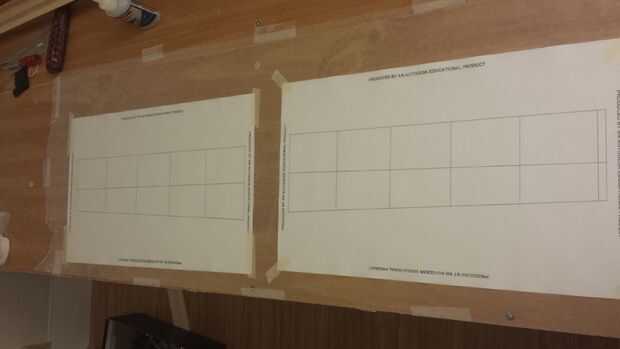

  5. Para hacer el montaje de armaduras simétricas más fácil, dibujé una vista rápida de la celosía en Autocad que mostraba la localización y espaciamiento de los miembros de la armadura cuando vieron por el lado. Tenga en cuenta que se necesita un dibujo diferente para cada lado puesto que son espejo y no una copia de cada uno.

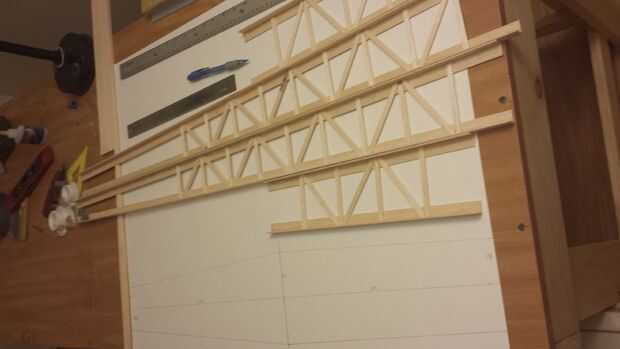

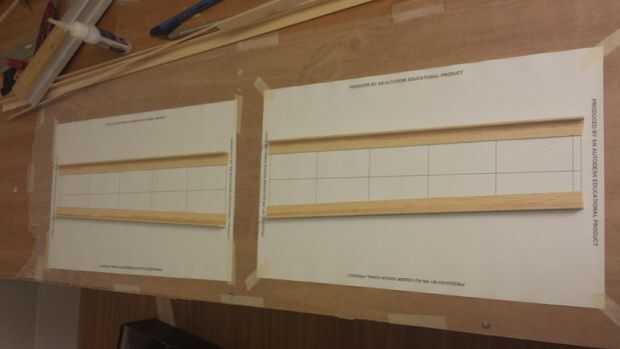

  6. Con el dibujo impreso y grabado en la superficie de trabajo cubierta en papel encerado, aplique cinta de doble cara para fijar a los miembros larga esquina de la celosía.

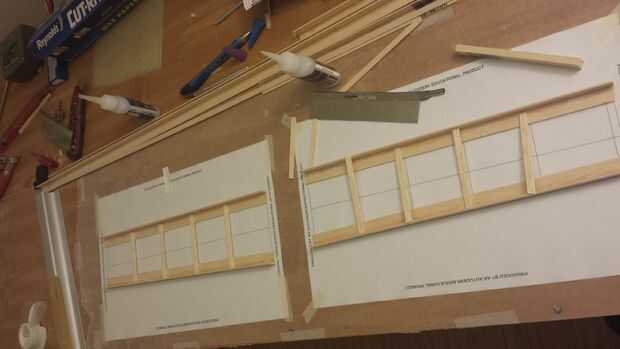

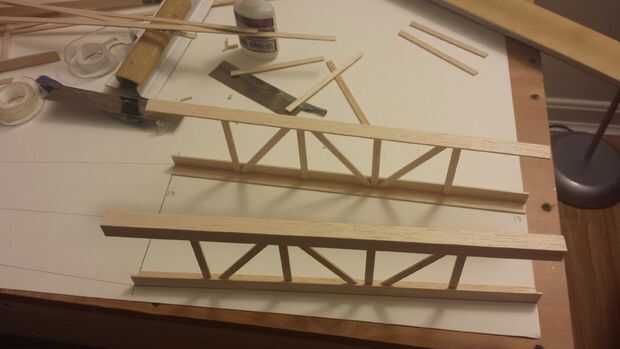

  7. Iniciar la instalación de los miembros verticales, que se hacen de la balsa más duro, siguiendo la plantilla.

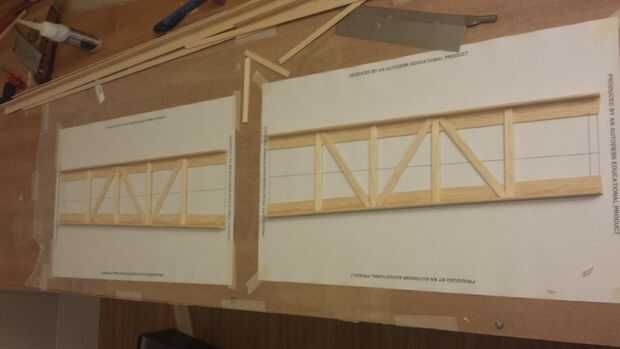

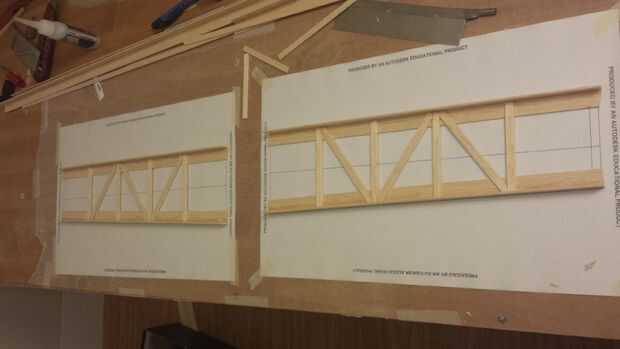

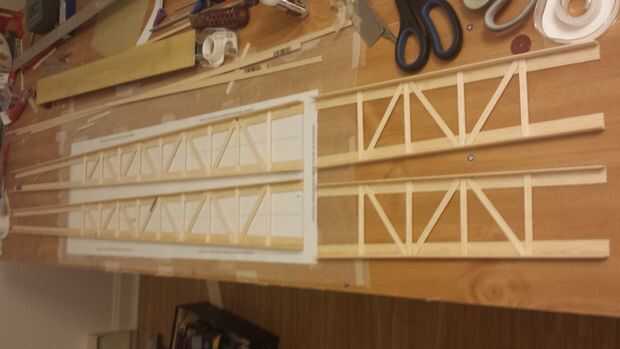

  8. Una vez que todos los miembros verticales se instalan a continuación instale a los miembros diagonales. La forma más sencilla que he encontrado es uno de los extremos de la franja de arena en la forma requerida para que quede en la primera curva por el miembro vertical y entonces se alinean la tira para pasar por la esquina opuesta. Luego córtalo diagonalmente a través con una maquinilla de afeitar Sierra y arena para la segunda curva.

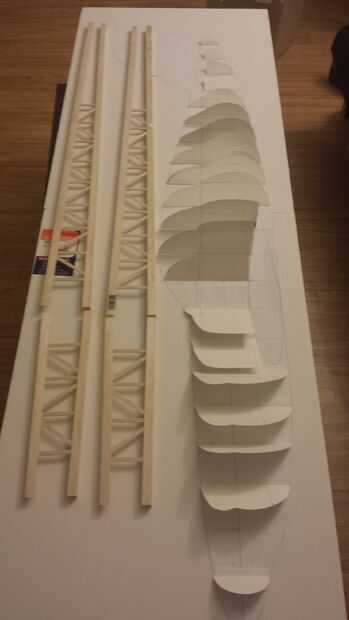

  9. Ahora que los lados de la celosía se forman deben estar Unidos. para prepararse para esto dibujé una impresión azul muy simple en cartulina que muestra el cono correcto montaje de las cerchas en.

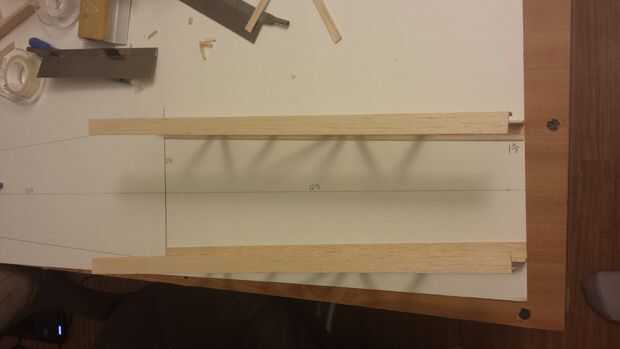

  10. Cuidadosamente Alinee las cerchas con estampados azul, y otra vez la cinta de doble cara puede utilizarse para ayudar a mantener en su lugar.

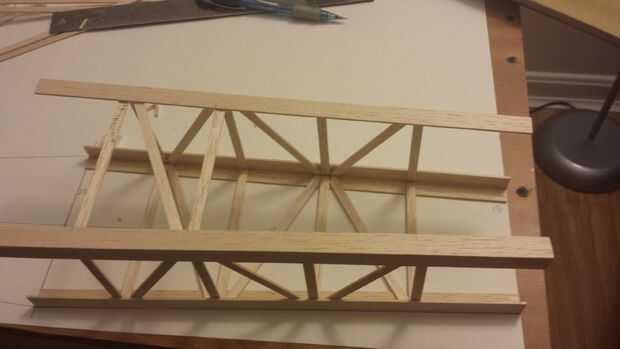

  11. A partir de la parte inferior los miembros horizontales entre los miembros verticales en la parte de instalar y luego instalar a los miembros diagonales.

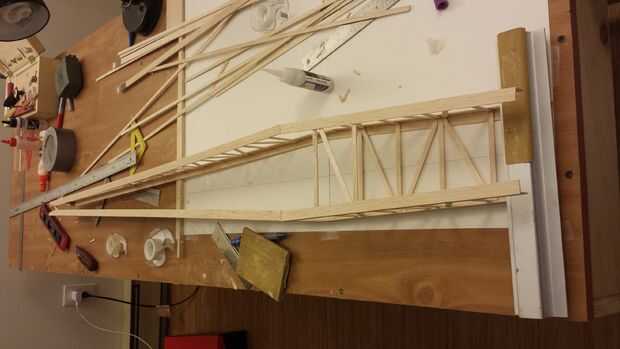

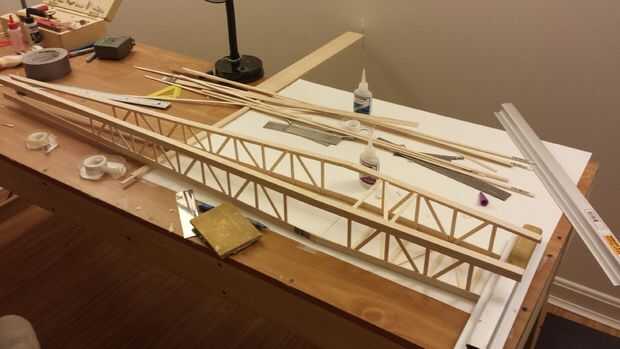

  12. Una vez terminado el fondo, voltea la pieza y que a los miembros horizontales. Una vez un número suficiente la armadura se puede mover a una posición más conveniente para caber a los miembros diagonales. No te olvides de dejar áreas para permitir el acceso en el fuselaje para baterías y la electrónica.
  13. Para unir las secciones de armadura viro junto con CA primero instala un doblador de balsa dentro de la armadura en la unión entre las secciones.
