Diseño y construcción bonito avión RC (30 / 60 paso)

Paso 30: Ala fabricación: instalación del aterrizaje

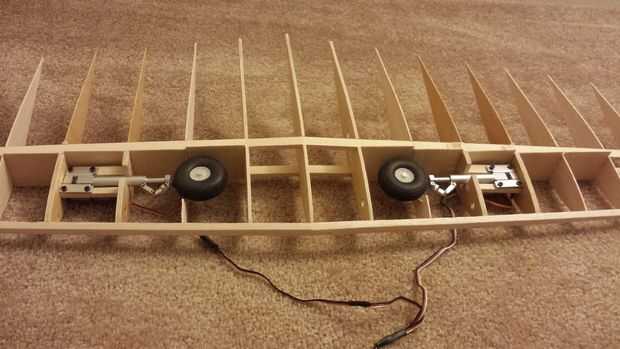

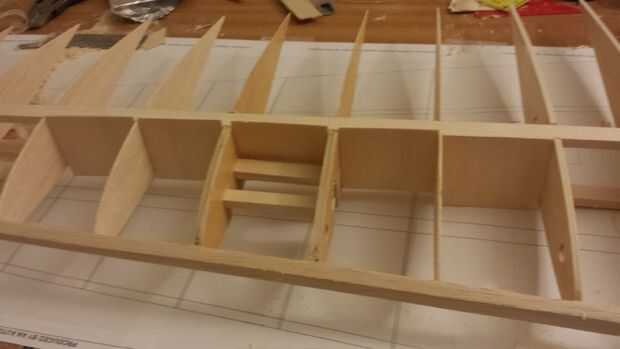

Montaje del tren de aterrizaje resultó para ser un reto debido a la el ala estar bastante delgada. Para añadir el reto de que la web de la corte se instaló en el borde delantero del ala, esto tenía sus propios pros y contras. Mientras que lo producir una superficie lisa para el tren de aterrizaje a montar sobre si la alineación está desactivada, también redujo el tamaño del ya pequeño espacio en que se fue instalando. Además no había medido el espacio necesario para mi aterrizaje así que tuve que ajustar el tamaño del tren de aterrizaje travesaños que conecta el tren de aterrizaje a las costillas.

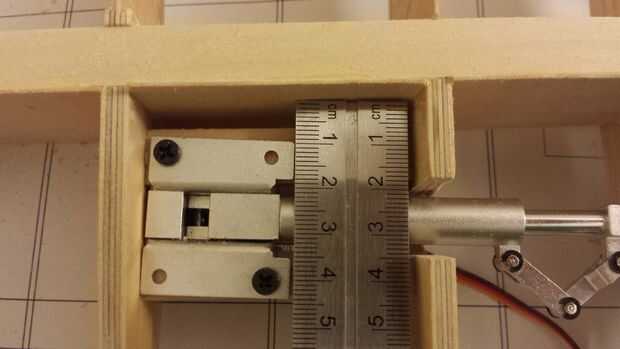

1. Ajuste del tren de aterrizaje dentro de los carriles de engranaje a ver la necesidad de que las costillas a ser santificado hacia fuera para permitir que las ruedas se retraiga completamente.

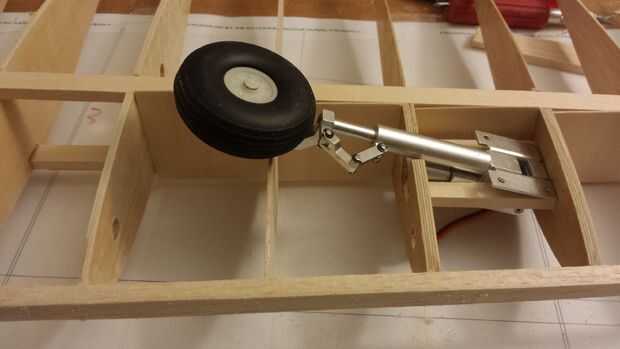

2. Cortar las costillas requiere para que las ruedas son capaces de retraer completamente en el ala. Ahora determine el ángulo que se montarán en el tren de aterrizaje.

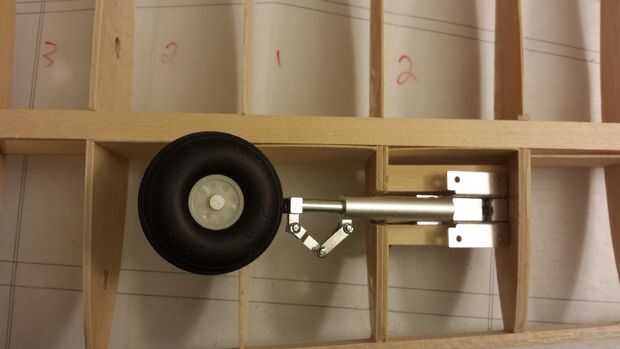

3. El equipo puede ser montado para que si miró hacia abajo parece que está inclinada hacia el frente o la parte posterior del ala. Sin embargo haciendo esto requerirá el ángulo de la rueda para ajustar o bien las ruedas a cualquier punto hacia dentro o hacia fuera cuando está extendido.
4. Una vez que la posición correcta es encontrado marca uno de los agujeros y perfore con la broca apropiada cuidando de apoyar el extremo de las alas para que no se trituran las costillas de la final.

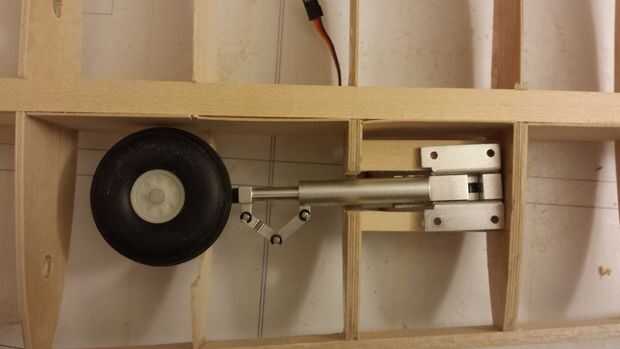

5. Coloque un tornillo a través de a través del tren de aterrizaje en el orificio taladrado y luego perfore los orificios restantes utilizando el equipo como la guía.

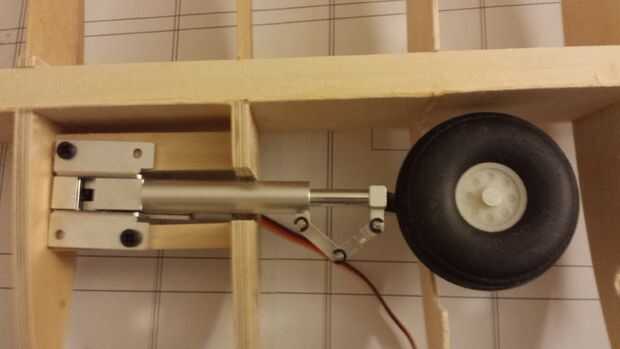

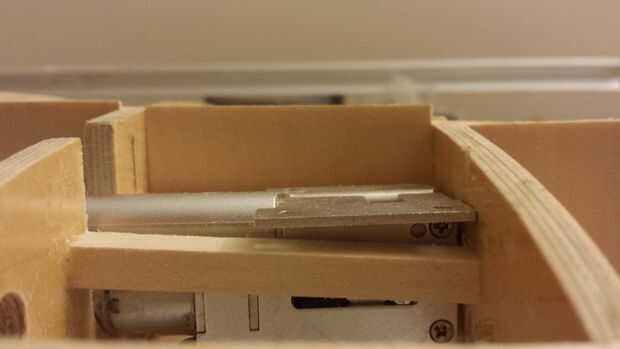

6. Ahora que se perforan todos los agujeros de perno del tren de aterrizaje el tren de aterrizaje debe calzar de manera tal que es paralelo al suelo y así perpendicular al suelo cuando está extendido. Esto es fundamental desde el montaje del tren de aterrizaje que es ángulo en o hacia fuera aumentar la tensión en el tren al aterrizar y así las posibilidades de que el engranaje que se derrumban.

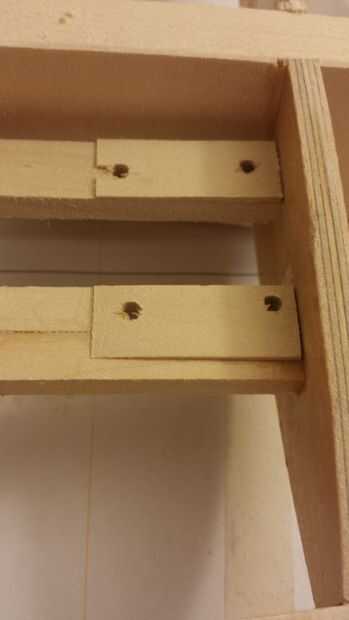

7. Utilizando un trozo de basswood tallar hacia abajo en una cuña a y luego la arena hasta que quede el ángulo perfecto para montar el engranaje recto.
8. Una vez que el ángulo es correcto usar CA gruesa para pegar la cuña en su lugar.
9. Voltear el ala invertida y taladrar a través de la parte posterior de los orificios de montaje para poner un agujero a través de la cuña.

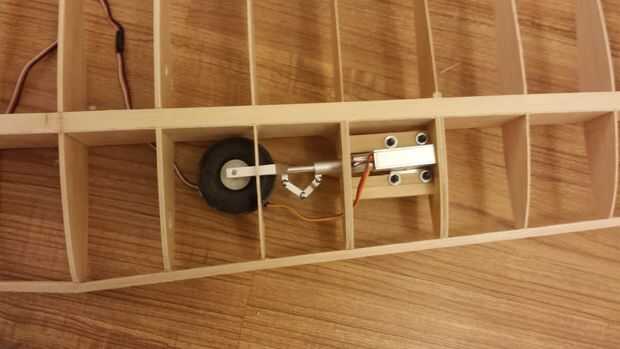

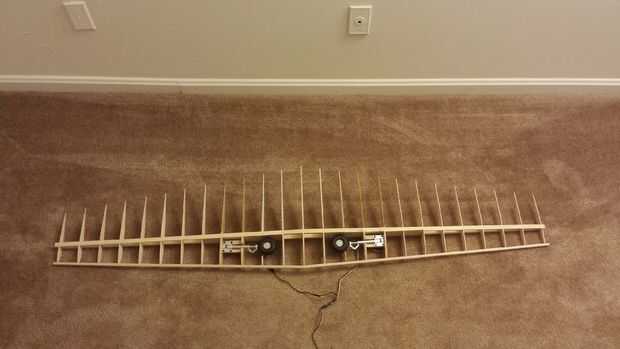

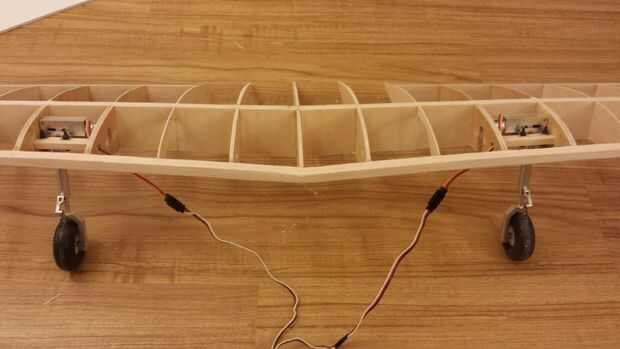

10. El tren de aterrizaje del perno en el soporte del tren de aterrizaje. En la parte posterior Coloque el engranaje con una arandela y una tuerca de seguridad de nylon para asegurar que la tuerca no sale ya que sería muy difícil de reemplazar y también podría atascarse en el mecanismo del tren de aterrizaje.
