Diseño y construcción bonito avión RC (22 / 60 paso)

Paso 22: Ala fabricación: edificio el centro de las costillas del ala

La costilla de centro junto con la costilla a cada lado de él están reforzadas para soportar el soporte de montaje para el fuselaje. Estas costillas son construir usando una técnica similar a las costillas del tren de aterrizaje. Se hacen con 3 plys de tilo con la capa del centro tiene el grano en la dirección vertical. Plys externos tiene el grano en la dirección chordwise.

  1. Cortar las costilla los espacios en blanco de 1/32" Tilo con el grano en la dirección chordwise dejándolos ligeramente tamaño se lija a tamaño final en un paso posterior.

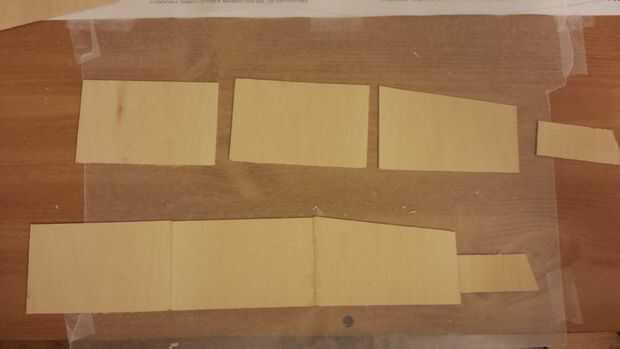

  2. Ya que Tilo no viene en anchos bastantes hojas para tener la longitud de la cuerda con la veta que corre verticalmente a través de él, las tiras deben ser comunes para crear estas hojas. Pegamento las tiras de madera bajo de 1/32" para hacer una tira tan larga como la costilla con el grano corre verticalmente.
  3. Cortar la tela de fibra de vidrio de 2 oz con exceso para cubrir las costillas.

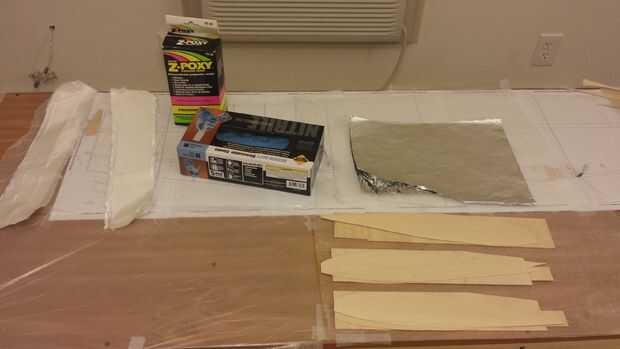

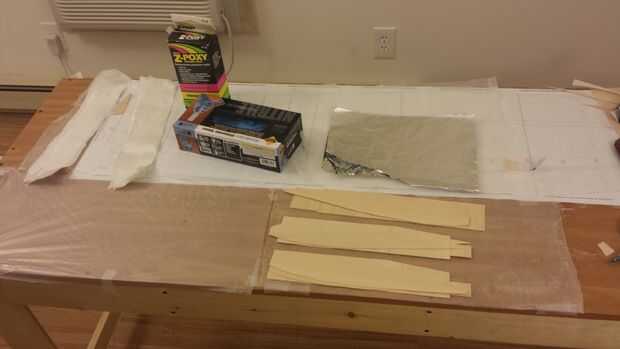

  4. Preparar para la endecha mojada encima de la misma como se hizo para las costillas de aterrizaje

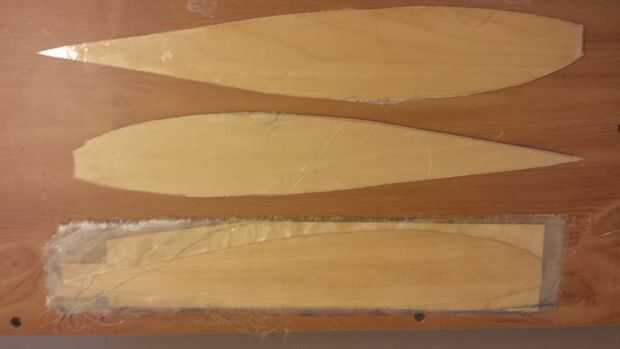

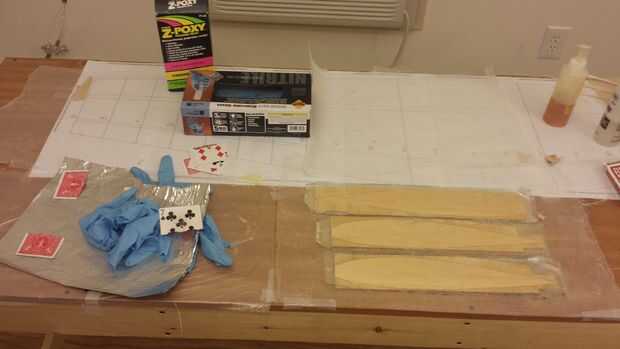

  5. Pone encima la fibra de vidrio en ambos lados de la costilla de espacio en blanco y luego en la hoja de cera.
  6. Luego adherir la base vertical de grano en el espacio en blanco de la costilla.

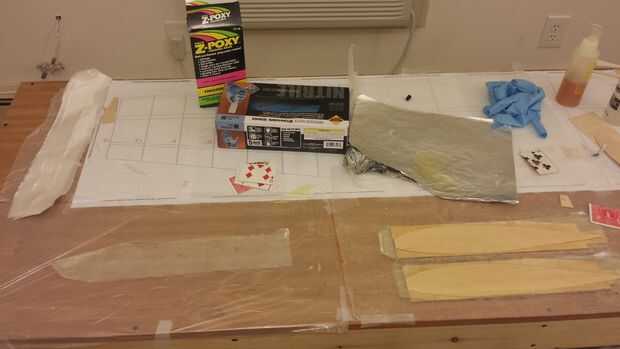

  7. Aplicar una capa de fibra de vidrio a la pila de la bandeja.

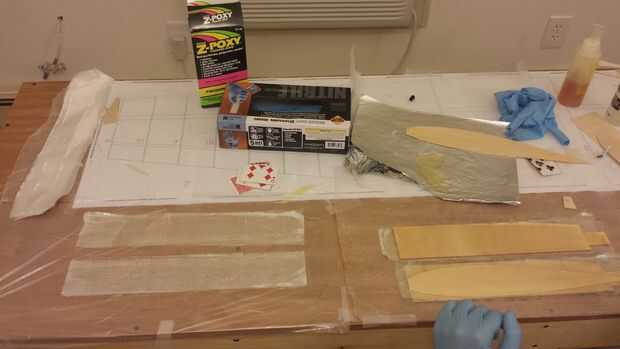

  8. Aplicar la costilla en blanco a la pila, teniendo cuidado de alinear la costilla con el de la parte inferior ya que no habrá mucho margen.
  9. Utilice el mismo procedimiento para las restantes costillas.

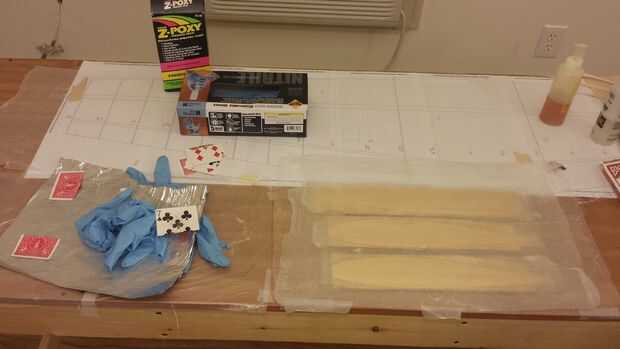

  10. Cubrir con una hoja encerada.

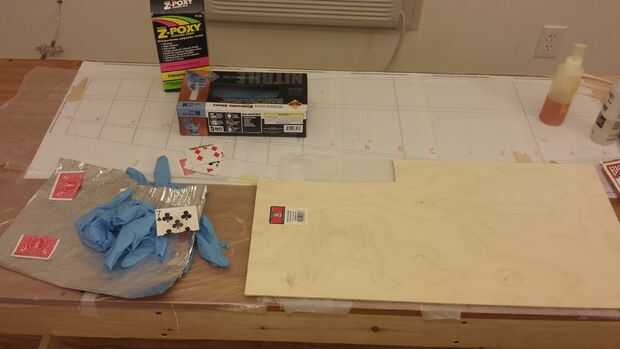

  11. Comprimir con el peso y dejar de curar.
  12. Retire la hoja de cera y limpiar.
  13. Utilizando la seguridad adecuada medidas cortan y lije las costillas para que coincida con la plantilla.

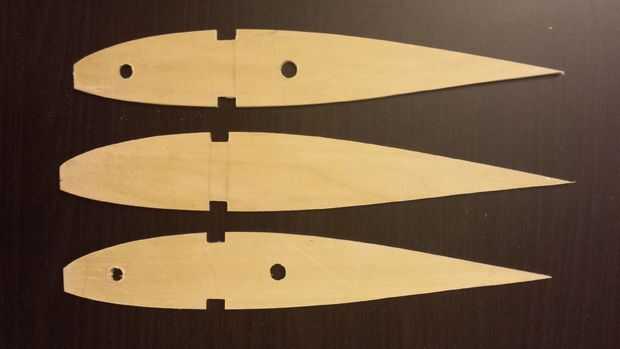

  14. Corte las muescas de mástil usando una sierra de maquinilla de afeitar.
  15. Coloque las costillas en un pedazo de madera y luego taladre a través de ellos para hacer agujeros a recorren los cables de servo. Asegúrese de que los agujeros son lo suficientemente grandes como para caber el enchufe estándar de servo a través.

Por fin se hacen todas las costillas para el ala y es momento de comenzar a armar el ala.
