Diseño y construcción bonito avión RC (19 / 60 paso)

Paso 19: Fabricación del ala: cortar las costillas del ala no estructurales

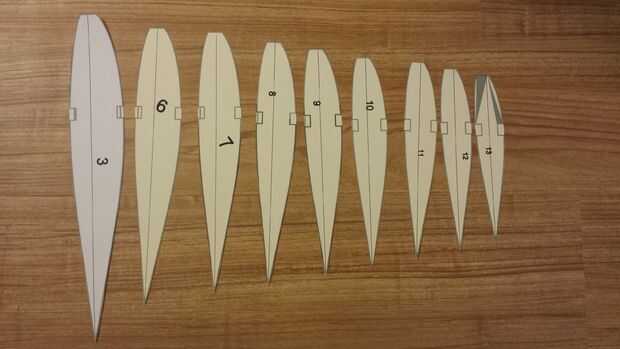

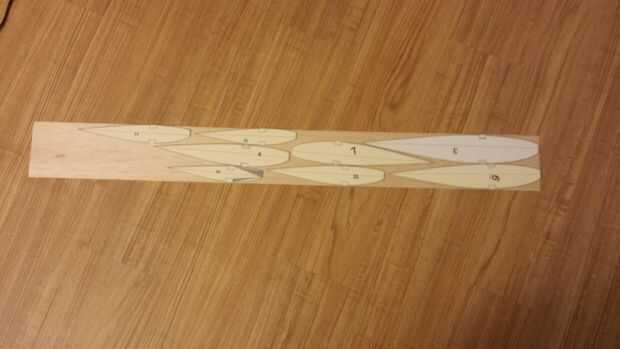

Todas las costillas del ala no estructurales se hacen de madera de balsa gruesa de 1/16" con el grano en la dirección cordwise para proporcionar la rigidez del borde de ataque hasta el borde de fuga. Imprimí las plantillas que se hicieron en CAD en papel resume ya que es pensador y produce una plantilla muy agradable. Luego puse cinta de doble cara en la parte posteriora de las plantillas y cortar hacia fuera, esto asegura que la cinta de doble cara cubre la parte trasera entera y evita tener que cortar la cinta y la madera al mismo tiempo con una maquinilla de afeitar. Una vez que la primera costilla del ala se corta puesta doble cara cinta a la espalda de él y luego lo pegan en otra pieza de balsa 1/16 de pulgada y corte otra costilla, esto rinde la costilla derecha e izquierda.

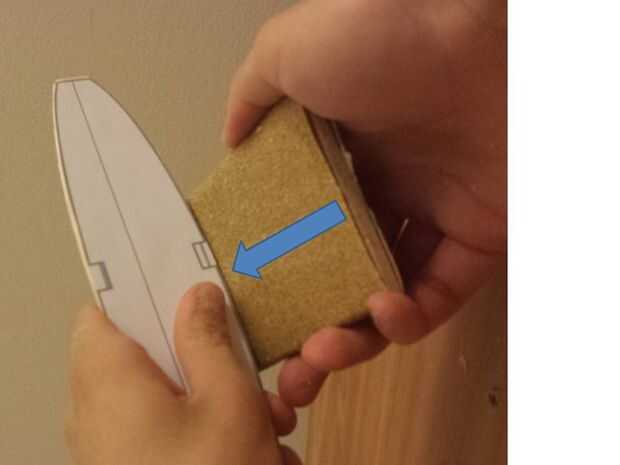

Con las costillas para ambas alas todavía pegan juntos y con la arena de la plantilla instalada todavía las costillas a la línea más íntima en la plantilla. Te recomiendo lijar todo el grano o, en otras palabras, a través de la plantilla, o bien la plantilla tenderá a enrollar o doblar en lugar de lijar. Lijado de la derecha y la izquierda juntos asegura un ala simétrico.

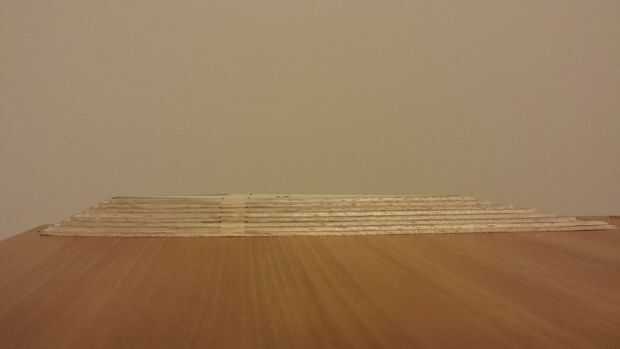

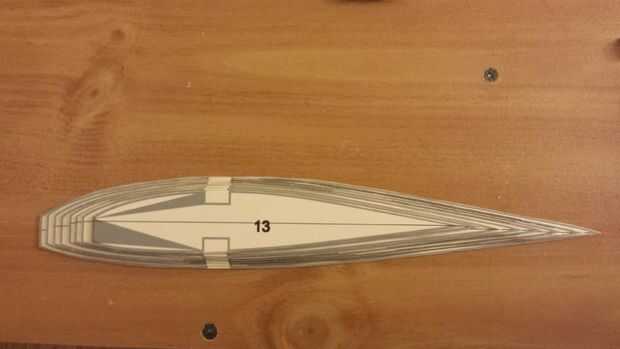

Con los conjuntos de costilla todos apilados juntos es fácil ver por qué lijado entre la raíz y punta costilla produciría problemas. Los ángulos escarpados por el cable de la punta en comparación con el cordón de raíz dejaría ángulos a lo largo de las costillas con la peor quedar en el borde de ataque y borde de fuga. Esto reduciría la precisión de la superficie de sustentación y también causan dolores de cabeza al tratar de construir el ala desde los ángulos tendrían que ser lijada suave a través de las costillas
