Diseño de la lógica secuencial para un reloj Digital de aprendizaje

Este instructable es para que dos propósitos 1) entender y aprender que los fundamentos de la lógica secuencial 2) utilizan ese conocimiento para crear un reloj digital.

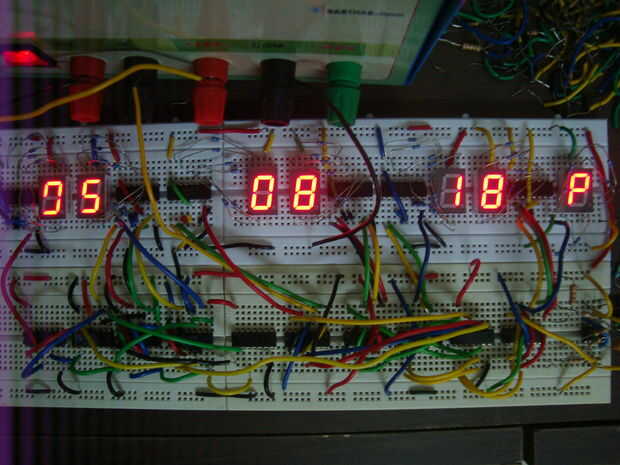

Relojes digitales han sido construidos por innumerables aficionados de electrónica del mundo. Así que ¿por qué he decidido implementar eso? Bien generalmente circuitos de reloj disponibles en internet (todos los circuitos que he visto) usan el contador 7490 (he utilizado 7493 pero explicaré por qué), microprocesadores o placas Arduino. Pero no todos tenemos los medios para comprar microprocesadores o placas Arduino (lo que me preocupa son caros). Quería probar un circuito diferente para el mismo reloj y lo elegí ya que requiere una gran cantidad de contadores y contadores son basados en lógica secuencial. Cuando digo reloj digital, usted debe esperar algo como el de la foto!

Es mi puesto que simplemente mirando el diagrama del circuito y replicarlo en un tablero de pan no es lo que electrónica se trata. Casi todos los circuitos digitales de semáforos etc. incluso equipos se basan en la lógica secuencial (su importancia). Por lo tanto, he incluido la teoría de diseño de lógica secuencial y flip-flops con esperanza de que ayudaría al lector a los circuitos de diseño propio.

He hecho mi mejor esfuerzo para explicar el diseño de la lógica secuencial entre el paso 3 a 8. Sin embargo, si todo lo que quieras es el reloj, entonces por favor vaya todo lo del paso 3 al paso 8. Pero si vas a través de los pasos se entender cómo trabajar con flip-flops etc. y aunque lleva mucho tiempo puedo asegurar que usted quedará con una riqueza de conocimientos.

Ya que este es un circuito 'de mi', sé que tengo que mostrar un factor de novedad. Relojes generalmente basados en contadores de década tienen un contador de horas de 0 -23. Yo he utilizado de IC, pero todavía tiene un reloj de 12 horas, que no he visto en otros lugares. También he añadido un modulo pequeño. La alarma otra vez se consigue utilizando IC no por tablas de programación (que francamente es comparativamente fácil). No es mucho pero lo hice cualquier nicks extras que podía hacer. Sin embargo, el énfasis principal es aprender lógica secuencial y desarrollar un reloj de la placa base usando ese conocimiento.

Por su amable atención: Estoy suponiendo que sabes lógica digital nivel básico secundaria - las puertas lógicas fundamentales y números binarios.
