Actualización 20/05/2015: añadido otro paso para hacer el 3D todo usando sólo freeware.
Actualización 17/05/2015: añadido algunas fotos y la exploración de un micro interruptor.
También fija los permisos en Sketchfab para permitir la descarga de los modelos utilizados en este Instructable.
Intro...
Impresión en 3D, para la mayoría de nosotros, también viene con la necesidad de diseñar y crear sus propios modelos para imprimir.
En muchos casos se utilice software dedicado como Blender para crear su obra maestra, pero hay otros casos donde desea "copiar" algo.
Algunas de las impresoras de gama alta ya vienen con un opción de escaneo láser pero te mostraré cómo con muy buenos resultados utilizando software y alguna configuración básica.
Hay bastantes Instructables con construcciones más o menos complicadas para mover la cámara alrededor de un objeto - ya que este es el requisito para el modelado en 3D basada en cloud.
Especialmente pequeños objetos o estructuras muy complicadas son sólo fáciles de fotografía con una cámara fija que moviendo la leva.
Una vez en el tamaño que necesita tomar imágenes macro con su cámara de que se dará cuenta una cámara de móvil no siempre es la mejor solución-
En este Instructable, voy a intentar dar algo de información general y tipps sobre cómo usar una plataforma giratoria para analizar las partes que desea imprimir.
A diferencia de la nube de servicios basados como 123D Catch y similares podemos realmente utilizar una posición de cámara fija para esto.
Pero para tener éxito también necesitamos algún software y por supuesto algún trabajo manual.
No entraré en detalles sobre cómo limpiar el modelo y prepararla para la impresión como esto es algo para un Instructable todo por cuenta propia.
Si usted está en impresión 3D que tarde o temprano se acostumbrará a la limpieza y preparación de modelos para su impresora.

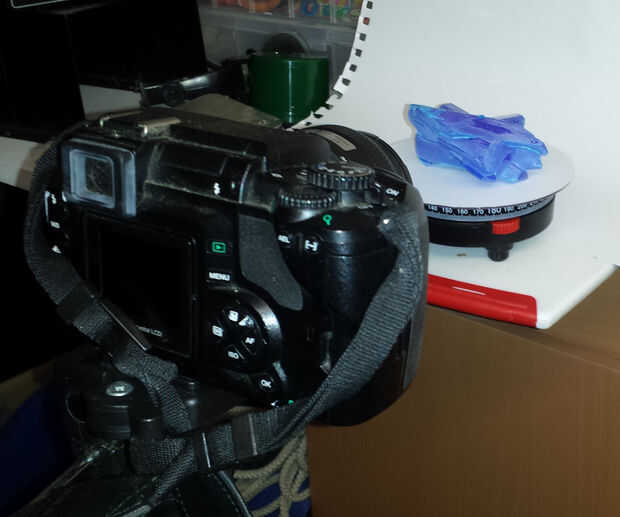

Qué voy a hacer es mostrarte un camino para girar la pieza en lugar de girar la cámara alrededor de su objeto para obtener un modelo 3D de buena calidad.
Los modelos se pueden utilizar para aplicaciones 3D, juegos de azar, pero con un poco de preparación para una impresión así.
El modelo de la olla se incluye para descargar pero si quieres imprimirlo necesita limpiar un poco más.
Mi objetivo aquí no es imprimir o presentar una creación sino para mostrarle cómo analizar básicamente nada.
Voy a utilizar un "enfoque 3D" 3D exploración, tomas de significado en diferentes ángulos en el x, eje y y z se a capturar todos los aspectos de un objeto, estar preparado para largas sesiones...
Lo bueno de este método es que usted consigue un modelo desde todos los ángulos incluyendo la parte inferior.
Usted puede notar a lo largo de este Instructable que repetirme varias veces, lo hice a propósito ;)
El resultado del "análisis" un cristal de sulfato de cobre utilizando fotogrametría, si usted quiere saber cómo se hacía comprobar los siguientes pasos:
Cristal de Downunder35m en Sketchfab
Y el segundo ejemplo de este Instructable muestra los problemas con objetos huecos:
Olla de Downunder35m en Sketchfab
Aquí es el modelo final de un micro interruptor que analizan la misma forma que el cristal, con una gran cantidad de rotaciones de la leva.
Interruptor de Downunder35m en Sketchfab
