Detector de movimiento PIR con Arduino: Funciona en el modo de consumo de energía más bajo

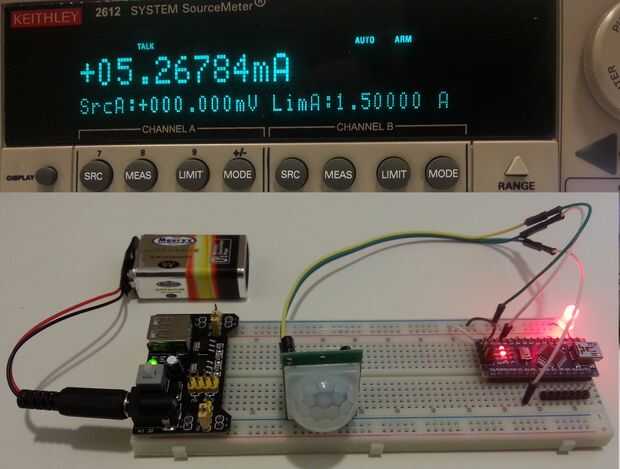

Este video demuestra rápido y acercamiento fácil de reducir el consumo de energía de ATMEGA 328p basado en placas Arduino en torno al 70-75% mediante sensores PIR o PID para detección de movimiento.

Este proyecto introduce a raíz de las cosas-

1) interconexión Pyroelectric/pasivo Infra rojo (PIR) sensor de movimiento con arduino (o cualquier microcontrolador)

2) utilizando interrupciones de placas arduino (clon de Arduino NanoV 3.0 aquí) para detectar la salida del sensor de PIR

3) extender la duración de la batería o reducir el consumo de energía poniendo arduino nano en sueño profundo o de hibernación cuando no detecta movimiento por sensor de PIR.

Sensores pyroelectric/pasivo infrarrojo (PIR) son ampliamente utilizados en puertas automáticas o luces, cámaras de vigilancia, juguetes, lámparas de noche, cámaras automáticas, etc.. Fácilmente podemos reconocer tales sensores PIR a nuestro alrededor, ya que estos sensores tienen sobre todo la típica cúpula semiesférica con nido de abeja como pequeñas facetas (Lente Fresnel) todo su cuerpo.

Serpientes de cascabel tienen calor natural"invisible" o "radiación infrarroja" sensor en la cabeza, puede detectar variaciones muy pequeñas en los alrededores de las temperaturas. Esto ayuda a la serpiente para detectar su presa sin realmente "ver", sólo por "detección" de la calidez del cuerpo de su presa. Sensores PIR electrónicos funcionan de manera similar.

Sensores PIR se utilizan para generar la señal electrónica de salida si se detecta cualquier movimiento de humanos y de animales en las cercanías de rango de detección del sensor. Estos sensores detectan cambios pequeños en temperatura ambiente emitida en forma de radiación infrarroja (radiación IR) por nuestros cuerpos. Cada objeto por encima por encima de cero absoluto grado temperatura (−273.15) emite radiaciones IR. Clase especial de material piroeléctrico se utilizan en estos sensores que generan tensión temporal dependiendo de las variaciones en su temperatura. Por lo tanto, sensores PIR son llamados sensores pasivos, es decir, no consumen energía para fines de detección; pero que capturan energía (radiación infrarroja) emitido por otros organismos. Esto hace que los sensores PIR útil para aplicaciones donde no pueden utilizarse sensores mecánicos, magnéticos o luz para uno o la otra razón.
