Cúpula del conducto

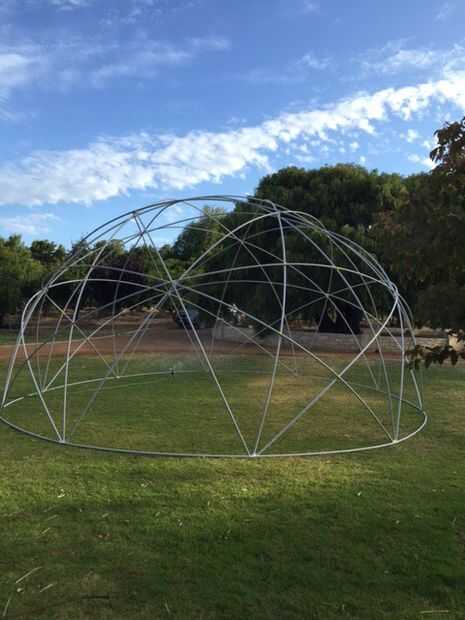

Con una geometría que crea un patrón de estrellas y pentágonos, un número mínimo de miembros y simple construcción conjunta, el Stardome representa un enfoque rápido, elegante y simple a la construcción de domo geodésico. Este Instructable proporciona una visión general de la construcción de una cúpula de tamaño amplio patio trasero que es de 8m (25') de diámetro y 4 metros (12½'). El Stardome es rápido de construir, sólo 2½ de principio a fin por una cúpula de 8m de diámetro PVC.


Introducción

Como un joven estudiante de ingeniería me estaba naturalmente atraído a domos geodésicos como un sistema estructural con su promesa de reducir los costes y el peso para la fuerza máxima. En los años 90 descubrí el trabajo de Buckminster Fuller y leer con entusiasmo de su trabajo pionero en domo diseño y construcción. En los años compró y construyó modelos Fuller domos de tiendas de la ciencia y han construido una cúpula tubo de periódico con mis hijos y siempre he estado interesado en construir una estructura de gran cúpula, la perspectiva de corte y unirse a un gran número miembros y articulaciones habían retenido me, así que estaba una vez más entusiasmado sobre la construcción de una bóveda grande cuando me topé con el diseño japonés Kyushu campo sociedad Stardome.

Un Stardome está construido de 15 arco en forma de miembros envueltos alrededor de una esfera, se unió a donde se cruzan y el diseño de Kyushu Stardome crea una serie de pentágonos y 5 estrellas acentuadas alrededor de la periferia de la esfera. Los miembros en un Stardome continúan a través de las articulaciones que contribuyen a la resistencia y estabilidad de Stardome. La cúpula de Fuller con sus puntales triangulares alrededor de la superficie de la esfera tiene mucho más miembros y un arreglo conjunto mucho más complejo (165 miembros y 61 juntas para una 3V domo de 5/8).

Un Stardome requieren a un miembro flexible, que se puede doblar alrededor de las geodésicas de la esfera. ((En una esfera un geodésico es un arco de gran círculo)) en comparación con una cúpula de Fuller, donde los miembros son cortados a la medida para que un miembro recto, rígido pueda ser utilizado. Un miembro que es delgado, también es importante para un Stardome creando una capa fina alrededor de la esfera. Con hasta 4 miembros superposición en algunas articulaciones, miembro grueso resultado en las uniones de cada espesor y distorsionar la forma de la cúpula.

Materiales

Los domos construidos por la sociedad de trabajo de campo de Kyushu se construyen de bambú, que normalmente se divide en 4 listones. Sus cúpulas de modelo se realizan mediante tiras de papel. Se trata de un enfoque ideal como las tiras son muy finas y flexibles, fácilmente doblado alrededor de la esfera. Los materiales son naturales y renovables y podría crecer sus materiales en un espacio bastante pequeño. Mientras que crece el bambú, es una valiosa adición a nuestro jardín y no estaba listo para recoger la cantidad necesaria para una cúpula. También quería experimentar con materiales que son fácilmente disponibles y baratos en su ferretería promedio, por lo que he utilizado conduit eléctrico PVC para mi cúpula. El PVC no es la mejor opción en cuanto a sostenibilidad pero la cúpula es muy eficiente en su uso, puede reutilizar la tubería de PVC y tiene una buena vida al aire libre.

Conducto eléctrico PVC viene en dos tamaños principales para uso doméstico: ¾" o 20mm y 1" o 25mm. Es generalmente naranja para instalación subterránea y también se puede comprar en gris claro. También se puede obtener en mucho mayor tamaño para usar a escala comercial y utilidad, pero los tamaños más pequeños son ideales para domos de patio trasero.

En mi ferretería en Australia occidental conducto eléctrico se suministra en longitudes de 4m (13') y cuesta alrededor de $3.50 por longitud de 20mm y $4,50 por longitud para conduit de 25mm.

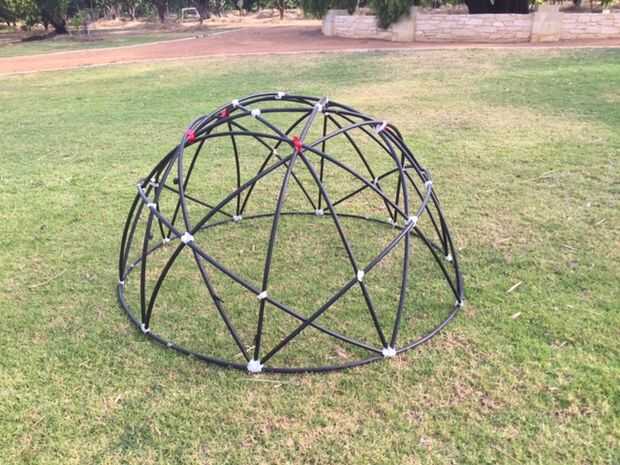

También es posible utilizar tubos de PVC riego o tubería de riego de polietileno. Tubo de riego de PVC es probablemente más caro, un poco más rígida (siendo ideal para una bóveda) y viene en espesores de pared diferentes. Tubería de polietileno es también una cúpula y empecé haciendo un modelo utilizando tubería de polietileno, pero es mucho más flexible y un diámetro más grande será necesario comparado con usar PVC así acabará con articulaciones gordas donde los tubos se superponen en las articulaciones.

Juntas en un Stardome son más simples que una cúpula de Fuller. Van desde simples empalmes fijados (tornillo o perno) con una cúpula de bambú, cinta o cadena de articulaciones envueltas o zip lazos. Las articulaciones en un Stardome pueden progresivamente hacerse como usted. No es necesario para la prefabricación de elementos de Unión. Usé cinta para un pequeño modelo y zip los lazos para reforzar las articulaciones en mi gran cúpula de PVC.

Tamaño

Una cúpula se puede construir cualquier tamaño desde un modelo de papel pequeña con una enorme estructura metálica. Esta compilación explora una cúpula de tamaño más grande patio trasero que puede ser construida por un pequeño número de personas con una gran escalera siendo el único equipo que utiliza. Para minimizar el corte de material, quería utilizar longitudes completas de conducto por lo que miré a miembros que eran 1, 2 o 3 longitudes de conducto largo. Dado que el conducto viene en longitudes de 4m (13') y cada miembro es equivalente en longitud a 1/2 de circunferencia de la cúpula, esto resulta en una cúpula que es cada 2.5 m, 5 m o 8 m (8', 16' o 25') de diámetro.

Basado en mi experiencia de 20mm o conducto ¾" está muy bien para la construcción de una 2, 5 m o 5m domo pero es demasiado flexible para una cúpula de 8m. conducto de 25mm o 1" sigue siendo muy flexible para una bóveda más grande, pero una vez que todas las uniones están conectadas será lo suficientemente rígido para una cúpula de 8m.

Planeaba usar mi cúpula para apoyar la red de ave sobre un árbol frutal y la cúpula de 5m era un poco pequeña, así que este instructivo se basa en un ejemplo de cúpula de 8m con conducto eléctrico de 25mm PVC.

El diámetro de una cúpula de stardome es aproximadamente ⅔ de la longitud del miembro utilizado.

Cada miembro es ½ la longitud de la circunferencia de stardome

La altura del stardome es 1/2 del diámetro o ⅓ de la longitud del miembro utilizado para construirlo.
