FONDO
Humo tradicional están limitadas en su función, porque son capaces de indicar la presencia de humo y enviar una alarma que suena a los alrededores. Sin embargo, qué pasa si nadie está presente en el ambiente donde el fuego ha comenzado. Humo de cuadrados es un humo avanzado detector de gas en el que no sólo puede detectar humo o gas, y analizar el entorno para cualquier movimiento físico y enviar esa información al dispositivo celular. La necesidad directa de este proyecto es muy útil ya que a diferencia de los tradicionales detectores de humo, este detector dinámico proporciona una línea de comunicación directa entre usted y el dispositivo le notifica del riesgo. Este dispositivo inalámbrico trabaja informando a su (s) de alerta remota que incluye el envío de un mensaje de texto y análisis del medio ambiente mediante un Ping))) Sensor en donde zona donde dispositivo es colocado en el edificio. Para dar un ejemplifiquemos el uso de este dispositivo, supongo que no hubo incendio o una fuga de gas en la casa o un edificio, el dispositivo detecta el olor y le enviará un mensaje de texto a su (s) con información detallada del estado actual del dispositivo. A continuación, el usuario puede ver el estado actual de la emergencia al mirar la información de mensaje de texto. El usuario sería capaz de texto con la palabra "Estado" al dispositivo y pronto recibirá una respuesta automatizada con la información de gas o humo también con el Ping))) actividad de Sensor en edificio del usuario. El impacto de este dispositivo tendría un fuerte impacto útil para el medio ambiente debido a la notificación directa del peligro. Detectores de humo de hoy en día sólo un pitido cuando se detecta el humo, y esto puede crear un problema porque si hay nadie presente para escuchar la alarma de sonido del fuego, el fuego puede continuar creciendo y daños pueden ser muy graves. El proceso es el mismo con los sensores de gas. Sin embargo, con este dispositivo, riesgos pueden ser preventivos. La principal razón que estamos haciendo este proyecto es porque las empresas de seguridad en el hogar cobra muchos dólares con un contrato de 5 años de lista, crear una carga financiera. Nuestro objetivo es proporcionar una opción muy barata y confiable sin contrato necesitada. Buscamos proteger la inversión del usuario.
La Plaza del humo proporciona la adecuada seguridad de su hogar siendo fiable y sin tener ningún contrato y mantener el costo de este dispositivo amigable, este dispositivo será fuertemente vendible al público. La portabilidad de este dispositivo es su gran ventaja. Sólo funciona con 5V (puede manejar hasta 12 v) y tiene una vida útil de más alto que cualquier otro dispositivo de su clase. Al analizar el uso de este dispositivo en departamentos de la ciudad como el uso de la policía o bombero usar, este dispositivo podría potencialmente eliminar la necesidad de agentes de la policía o los bomberos entrar en un ambiente peligroso. Por ejemplo, podría simplemente colocan este dispositivo dentro de un edificio con sospecha de fugas sin poner en peligro sus propias vidas. No sólo será capaz de detectar fugas de gas, sino también movimiento alrededor de su entorno tales como el movimiento de personas expuestas a los gases y sus mascotas así como nuestro dispositivo.
REVISIÓN DE LA LITERATURA
Como se revisa el caso de detectores de humo que durante un período de tiempo podemos observar cómo hay no hay cambios realizados en las operaciones de detectores de humo. Hay muchos estudios realizados a las evaluaciones de los detectores de humo. Podemos afirmar que nuestro proyecto es nuevo y somos el primero para llegar a esta idea de usar Ping))) Sensor, MQ2 humo y Sensor de Gas, Arduino Shield GSM desbloqueado y placa de microcontrolador Arduino UNO, LEDS, circuitos y cables.
OBJETIVO PROYECTIVO
Nuestras metas de este proyecto es proteger a la (s) casero así como su bienestar. En este proyecto, la meta de logro es la seguridad de la inversión (s). La (s) puede alertar a las autoridades como bomberos, policía y controlar los riesgos base alerta instantánea del Detector de la Plaza. El objetivo esperado de este proyecto es enviar los mensajes de texto a la (s) sobre el Señor detección el peligro presente de ser gas o humo. Resultado deseado de este proyecto es garantizar la seguridad adecuada para el hogar. Desastres del fuego, así como otros desastres son inevitables, sin embargo la respuesta al desastre debe ser abordado en la menor cantidad de tiempo para disponer de mínimo a ningún daño. Como eliminar el peligro de riesgos y crear la seguridad para la casa del usuario así como proporcionar un enlace de comunicación directa entre el detector del peligro y el usuario.
PROCESO DE RESOLUCIÓN DE PROBLEMA
Tiempo y la comunicación son los componentes claves para este proyecto. A fin de este proyecto tenga éxito, el tiempo debe ser ejecutado correctamente así como de comunicación. Tanto el miembro del equipo tienen que dividir el trabajo igualmente para ser más efectivos en este proyecto. Teniendo presente los plazos, debemos tener una comunicación abierta y cada uno de nosotros debe asumir responsabilidades. Tenemos que identificar nuestras fortalezas y debilidades y formular que va a trabajar en qué parte de este proyecto para ser el más eficaz. Sin embargo, los miembros del equipo deben ser dinámica y flexible en cualquier retos podemos estableciendo el requisito. Los componentes necesarios que podemos identificar es la placa de circuito de Arduino, Ping))) Sensor que funciona con la placa Arduino. Hemos usado nuestras habilidades de programación del microprocesador que hemos aprendido con el fin de programar las placas Arduino. Manteniendo la resolución de problemas en mente, encargado los componentes al escribir el programa para el chip microprocesador de la placa Arduino. Este proceso tomó más tiempo de lo que predijimos. Sin embargo, por tener gran comunicación, así como dividir el trabajo y trabajando juntos, tomamos cada problema paso a paso y descubierto y había entendido la salida. Siempre de forma debemos tener presente el objetivo del proyecto y reflejar en cada paso en nuestro trabajo. Debemos tomar notas y entender los pasos de solución de problemas anteriores para conseguir el funcionamiento que estamos buscando. Mediante el uso de comunicación constantemente, documentación de los problemas, así como mantener el tiempo en mente y dividir el trabajo según sea necesario, con éxito hemos sido capaces de completar el proyecto.
RESULTADOS
A lo largo o proyecto nos enfrentamos a muchas dificultades. Nuestro diseño inicial era utilizar un tablero equipado WiFi, pero nos topamos con problemas de alimentación. Nuestro dispositivo inicial no era capaz de manejar múltiples archivos adjuntos por lo tanto nos vimos obligados a eliminar esta opción. El segundo problema importante que enfrentamos fue el uso de una cámara. El módulo de cámara de Radioshack compró para este diseño, no era compatible y tuvimos que cambiar a un sensor de movimiento, que funciona mejor para nuestro diseño.
Al final de nuestro diseño, fuimos capaces de lograr un resultado exitoso. Nuestro sensor funcionado como esperábamos, y en base a la hoja de datos proporcionada por su fabricación, funcionó como se esperaba. Nuestro código no funcionó en errores y nuestro escudo GSM es totalmente compatible con nuestro sensor. Calor extenso no se dispensa de la batería o cualquier otro componente. Utilizamos gas butano para nuestro dispositivo de prueba. Como se mencionó anteriormente la seguridad es nuestra principal preocupación y debido a la seguridad y la investigación, el butano es el gas más seguro utilizar para propósitos de prueba.
La fabricación del Sensor MQ2, LinkSprite, nos recomendaría para programar nuestro sensor alerta al usuario si 10PPM (partículas por metro) se encuentra en el aire. Nuestro sensor hizo exactamente eso; una vez que se detectó el gas butano, envió un mensaje de texto de éxito con un mensaje personalizado programado.

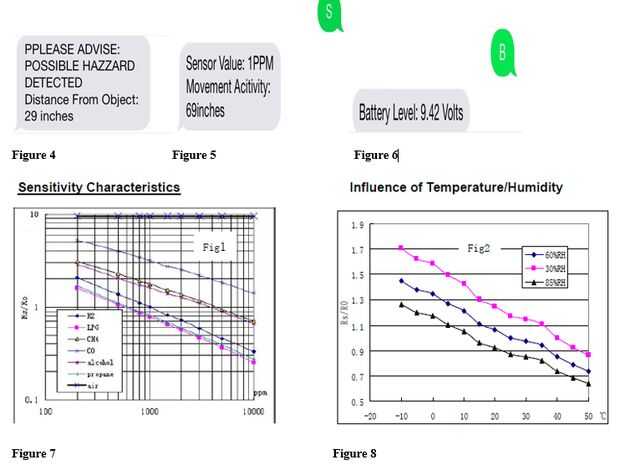

No sólo nuestro escudo GSM es capaz de enviar mensajes de texto, pero también es capaz de recibir mensajes de texto. Programamos nuestro tablero para recibir la letra "B" para el estado de la batería (en caso de una batería es necesario) y la letra "S" para un estado en el sensor de gas y el detector de movimiento. Lo más importante, cuando se detectó un posible riesgo, nuestro dispositivo era acertado en alertar al usuario. Figuras 4, 5 y 6 mostrar lecturas de éxito de nuestro dispositivo (ver adjunto fotos)
La figura 7 muestra las características típicas de la sensibilidad del MQ-2, ordenada significa relación de resistencia del Señor (Rs/Ro), abscisa es la concentración de gases. RS resistencia de medios en distintos gases, Ro significa resistencia de sensor en 1000ppm hidrógeno. Todas pruebas son bajo condiciones de prueba estándar.
La figura 8 muestra las características típicas de la temperatura y la humedad. Coordinar significa relación de resistencia del Sensor (Rs/Ro), resistencia de medios Rs del senor en 1000ppm butano bajo diferentes temperaturas y humedad. Ro significa resistencia del Señor en medio de 1000ppm de metano, 20C/65%RH.
(VER FOTOS)

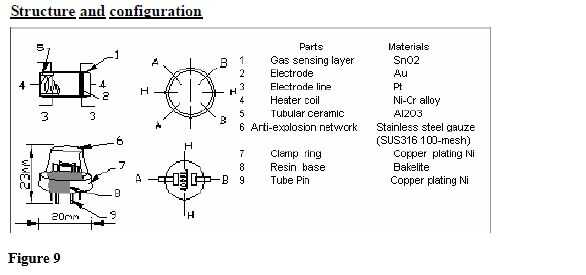

Estructura y configuración de sensor de gas MQ-2 se muestra como la figura 9, sensor compuesto por micro tubo de cerámica AL2O3, dióxido de estaño (SnO2) capa sensible, medición de electrodos y el calentador están fijados en una costra de plástico y red de acero inoxidable. El calentador provee condiciones de trabajo necesarias para el trabajo de los componentes sensibles. El MQ-2 sobres con 6 pines, 4 de ellos son utilizados para obtener las señales y otros 2 se utilizan para proporcionar calefacción actual.
En general, los resultados son como espera que sean. El sensor está leyendo datos, nuestro escudo GSM es enviar y recibir SMS correctamente y nuestra Junta de Arudino UNO procesa nuestro código sin problemas. Hemos podido probar el dispositivo completamente en 72 horas y no tenemos ningún problema con él. Creemos firmemente que nuestro dispositivo cambiará la manera de asegurar sus casas y darles una paz de la mente mientras están lejos.
CONSIDERACIONES DE SEGURIDAD Y SALUD
Los materiales que se utilizan para la construcción de este proyecto son los siguientes: Ping))) Sensor, MQ2 humo y Sensor de Gas, Arduino Shield GSM desbloqueado y placa de microcontrolador Arduino UNO, LEDS, circuitos y cables. Una vez construido, el proyecto es seguro protegido de cualquier exposición eléctrica por una carcasa de plástico resistente que actúa como un aislante para proporcionar seguridad de cualquier exposición eléctrica al usuario. Este producto no tiene ningún daño a su salud porque no hay exposición eléctrica o química. Sólo está construido de silicio, varios metales y plásticos que pueden todos ser desechadas adecuadamente. Mantuvimos la seguridad y la salud del usuario en mente al hacer este proyecto. Por esta razón utiliza el protector de plástico resistente al protector seguro contra la posible exposición eléctrica. Cualquier usuario puede montar el dispositivo simplemente y ser seguro mientras toca el dispositivo incluso mientras se está ejecutando por el plástico que actúa como barrera y aislante. Todos los productos que utilizamos son UL y certificados para la seguridad de control de calidad. Al diseñar este proyecto tuvimos que mantener el impacto ambiental del mismo, así como si se siguen las directrices de la EPA y las normas. Este proyecto tuvo que ser diseñado para ser amigable con el medio ambiente. Los materiales que se utilizan en el diseño del proyecto deben ser no peligrosos así como poder eliminarse con mínima energía necesaria y un efecto mínimo sobre el medio ambiente. Este proyecto es capaz de desechar correctamente de tener daño mínimo sobre el medio ambiente. La seguridad de funcionamiento de este proyecto es completamente segura debido a la simplicidad de la interfaz de usuario del diseño como en el caso blindar proteger de cualquier exposición de circuitos eléctricos.
CONSIDERACIONES ÉTICAS
Uno de nuestros principales objetivos para este proyecto es mantener el mantenimiento distinto código de ética para la ingeniería de manera profesional. En este enfoque habíamos consideramos que la seguridad pública, salud, así como bienestar general con el diseño. Con teniendo esto en cuenta, además que teníamos para evitar cualquier acto engañoso y que una honestidad fuerte y vinculante con la creación de nuestro producto. Llevamos a cabo nosotros mismos con responsabilidad completa de mantenimiento este código con el fin de servir al público en general con honor. Profesionalismo fue un componente clave con nuestra ética moral y vamos a presentar nuestro producto, no sólo a nosotros mismos así como de manera profesional a la presentación general general de nuestro producto. Es nuestra obligación mantener nuestro profesionalismo de nosotros mismos y nuestro producto a través de nuestro uso profesional de la comunicación, aspecto, nuestras formas de interactuar con otras personas, así como la presentación de nuestro producto.
TEMAS sociales y globales
Hoy en la sociedad y a nivel mundial, hay un exigente necesita un producto que puede detectar peligros así como prevenir riesgos así. Los incendios son un peligro muy común que se produce en hogares, oficinas, edificios y una variedad de ambiente. Hay una fuerte necesidad de un sensor detectar el peligro, en este caso ser humo o gas, al igual que puede notificar al usuario y prevenir cualquier peligro futuro de desarrollo. El humo de la Plaza es la respuesta a esta necesidad. La Plaza del humo es un detector de humo que puede detectar humo y gas en el ambiente y además se le notificará a la (s) de peligro pasa a cualquier dispositivo móvil. De notificación, reducirá drásticamente el tiempo de respuesta y la (s) puede responder lo antes posible al riesgo, en este caso de un incendio, para alertar a las autoridades de prevención de propagación y causando más daños y minimizando los daños. La Plaza de humo abordará el tema de prevenir otros peligros que ocurran y a escala global reduce riesgos al instante. Nuestro objetivo principal era a beneficio de la sociedad a escala global y mediante la creación de este producto, podremos reducir el daño, así como riesgos en casas, edificios de oficinas y cualquier ambiente.
CONCLUSIONES
El objetivo principal del proyecto de diseño Plaza humo es crear un diseño para un humo de Plaza ser utilizado en hogares que detectan humo así como gas y entonces inmediatamente enviará una notificación de los peligros a su dispositivo celular. El tablero del microcontrolador Arduino UNO se utiliza como controlador principal de la Plaza del humo. Es la base que integra todas las plataformas y comunicarse entre cada subsistema para la Plaza de humo. Conectado al microcontrolador es en primer lugar el Detector de humo y en nuestros resultados vimos una vez que se detecta un cierto nivel de densidad de humo enviará una señal al microcontrolador notificando a una detección humo o gas que se deriva de nuestro programa de Arduino. Una vez enviada esta señal, de tener el Arduino GSM desbloqueado conectados al microcontrolador, desde nuestro código que encontramos que enviará una señal a tu dispositivo móvil notificación de un mensaje personalizado que le avisa de los peligros. El Ping))) protector del Sensor está conectado al microcontrolador Arduino y de nuestro código tenemos programado para que una vez un humo o gas se detecta se toma medida de la distancia hasta la mudanza más cercano objeto. Nuestro principal objetivo fue alcanzado y se cumplieron nuestros objetivos con este proyecto de creación de la Plaza del humo a través de pruebas y tener resultados exitosos que era capaz de no sólo detectar humo o gas en el ambiente, sino que también envía una notificación instantánea al dispositivo celular (s) y medida de la distancia desde el dispositivo para el desplazamiento más cercano objeto. Nuestros objetivos se cumplieron por hacer este proyecto pequeño, portátil, así como costo amigable y adaptable a cualquier entorno que hará disponible a cualquier persona. A través de nuestro plástico resistente blindaje, somos capaces de alcanzar nuestros objetivos de mantener la (s) de protección contra cualquier daño eléctrico o exposición. Nuestro principal objetivo era crear un producto que ayudará a mantener seguros a nuestros usuarios y proteger su medio ambiente. Esto se logró para la Plaza de humo proporcionará una seguridad directo a la (s) a través de la detección de un peligro y a través de la notificación instantánea de celular será prevenir así como reducir daño mínimo para el medio ambiente.
REFERENCIAS
[1]. ArduinoGSMShield de Arduino. (n.d.). Obtenido 15 de diciembre de 2014, de http://arduino.cc/en/Guide/ArduinoGSMShield
[2]. MQ2 Detector de humo Shield para Arduino. (n.d.). Obtenido 15 de diciembre de 2014, de http://linksprite.com/wiki/index.php5?title=MQ2_S...
[3]. Arduino - GSMExamplesReceiveSMS. (n.d.). Obtenido 15 de diciembre de 2014, de http://arduino.cc/en/Tutorial/GSMExamplesReceiveS...
[4]. medición de voltaje de C.C. con Arduino. (n.d.). Obtenido 15 de diciembre de 2014, de http://startingelectronics.com/articles/arduino/m...
[5]. IEEE IEEE código de ética. (n.d.). Obtenido 15 de diciembre de 2014, de http://www.ieee.org/about/corporate/governance/p7...
[6]. PING))) Sensor de distancia ultrasónico. (n.d.). Obtenido 15 de diciembre de 2014, de http://www.parallax.com/product/28015
APÉNDICES
Sensor PING))), mide la distancia
Shield Arduino GSM desbloqueado
Placa Arduino
